Auto-acquisition des cibles ARPA

Coastal Monitoring inclut un puissant algorithme d'auto-acquisition ARPA qui vous permet de définir des zones (surfaces ou cercles) dans lesquelles les cibles ARPA sont automatiquement acquises. Des zones d'exclusion peuvent être spécifiées à l'intérieur d'une zone d'acquisition pour empêcher l'acquisition automatique d'une bouée ou d'un rocher.

Important : Avant de créer une ou plusieurs zones d'acquisition et d'exclusion ARPA, il est recommandé de créer une ou plusieurs zones de masque radar pour éliminer les échos qui correspondent à la masse terrestre. Cela permet d'augmenter les performances du logiciel et d'obtenir une image de l'écho beaucoup plus nette à l'affichage. Notez qu'il n'est pas recommandé d'utiliser le masque radar pour supprimer l'écho des bouées (utilisez plutôt une zone d'exclusion ARPA). L'écho du radar sur les bouées est très précieux pour confirmer que le radar est bien réglé et fonctionne correctement. Pour en savoir plus reportez-vous au chapitre sur le Masque Radar.

Il est fortement recommandé de créer un ou deux calques (par exemple, nommés "Acquisition" et "Exclusion") sur lesquels vous allez enregistrer les zones qui seront utilisées pour l'acquisition ou l'exclusion des cibles ARPA. Vous pouvez créer autant de zones avec autant de points que vous le souhaitez. Pour en savoir plus sur la création d'objets sur des calques de données reportez-vous au chapitre " Introduction sur les Calques".

Définir une zone d'acquisition automatique des cibles ARPA :

Pour définir une zone d'acquiqition, créez une zone (surface ou cercle) sur la carte en utilisant les outils de création de zone ou en effectuant un clic droit et en sélectionnant "Créer".
Cliquez sur la carte pour ajouter les points entourant la zone où vous souhaitez que TimeZero recherche des cibles.
Double-cliquez (ou utiliser le bouton droit de la souris) pour terminer et refermer la zone dessinée.
Cliquez avec le bouton droit de la souris pour sélectionner la zone et choisissez "Auto Acquisition ARPA" dans le menu contextuel.

Conseil : Vous ne pouvez sélectionner et faire un clic droit sur une zone que si elle est entièrement affichée à l'écran. Si ce n'est pas le cas, vous devez faire un zoom arrière pour que la zone soit entièrement affichée. Ensuite, cliquez sur la zone pour la sélectionner (le rectangle de sélection doit être affiché) et utilisez le bouton droit de la souris pour afficher le menu contextuel.

Répétez ces étapes si vous souhaitez ajouter d'autres zones d'auto-acquisition.

Définir une zone d'exclusion

Pour définir une zone d'exclusion, suivez exactement les mêmes étapes que celles décrites ci-dessus, mais sélectionnez l'option "Exclusion ARPA" dans le menu contextuel pour définir la zone ou le cercle où vous ne voulez pas que TimeZero recherche de cible.

Dans l'exemple ci-dessous, l'outil cercle a été utilisé pour dessiner trois zones d'exclusions pour exclure les 3 bouées incluses dans une zone d'acquisition (non représentée à l'écran).

Activer / désactiver l'auto-acquisition ARPA

Pour activer ou désactiver globalement l'acquisition automatique ARPA, cliquez sur le menu Cibles dans le ruban et sélectionnez "Acquisition Auto ARPA". Notez que cela peut prendre quelques secondes avant de voir l'acquisition des cibles ARPA à l'écran.

Remarque : Les zones d'acquisition ou d'exclusion ARPA fonctionnent même si elles ne sont pas affichées à l'écran (si leur calque est masqué).

Mode d'Auto-Acquisition

TimeZeropropose deux modes d'acquisition automatique. Le mode de fonctionnement peut être sélectionné dans les Options "Radar" en cliquant sur le bouton "Configuration avancée ARPA" et en sélectionnant ou non l'option "Restreindre les cibles ARPA aux zones d'acquisition".

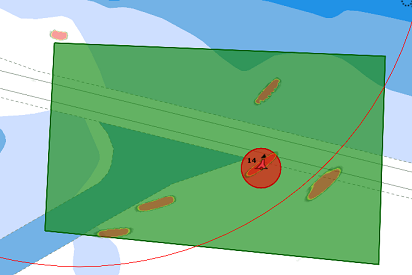

Mode par défaut ("Restreindre les cibles ARPA aux zones d'acquisition" sur position OFF) : Les cibles ARPA acquises dans une zone d'acquisition peuvent continuer à être suivies même si elles sortent de cette zone. Dans ce mode, les zones d'acquisition servent à démarrer le suivi, mais une fois celui-ci lancé, une cible peut quitter la zone et continuer à être suivie. Le même principe s'applique aux zones d'exclusion, alors qu'il est impossible d'initier (ou de créer) une cible à l'intérieur d'une zone d'exclusion, il est possible de la traverser une fois que le suivi a déjà commencé. Généralement, les zones d'exclusion (en rouge dans l'exemple ci-dessous) sont utilisées pour exclure les bouées ou autres obstructions fixes dans une zone d'acquisition (représentée en vert dans l'exemple ci-dessous) :
Mode restreint ("Restreindre les cibles ARPA aux zones d'acquisition" sur position ON) : Les cibles ARPA ne peuvent exister qu'à l'intérieur d'une ou plusieurs zones d'acquisition. Si une cible sort d'une zone d'acquisition ou y entre, le suivi est interrompu et la cible est immédiatement abandonnée.

Le mode que vous sélectionnez dépend de votre utilisation. Si vous souhaitez suivre des cibles dans une zone très spécifique entourée de nombreux obstacles (terre, jetées, etc.), par exemple une rivière, il est préférable de créer une ou plusieurs zones d'acquisition et de limiter le suivi et l'existence des cibles à ces zones. Si vous souhaitez suivre une cible dans une zone ouverte (par exemple, autour d'une plate-forme pétrolière), il serait plus facile d'utiliser uniquement la zone d'acquisition pour configurer l'initiation de la trace, puis de permettre à TimeZero de suivre la cible en dehors de la zone.
