Pilote autmatique et données en sortie (NMEA0183)

Choisissez l'option "Données en sortie" lorsque vous voulez transmettre des données NMEA0183 Ceci peut être utile pour envoyer des cibles ARPA (à l'aide de MXS_TLLX) à un autre ordinateur distant.

Configuration des paramètres de sortie (NMEA0183)

TIMEZERO peut transmettre des données NMEA0183 via un port COM (série ou adaptateur USB série) ou via un réseau Ethernet (en utilisant les protocoles UDP ou TCP). Sélectionnez l'option appropriée et cliquez sur Suivant :

Remarques : La connexion réseau UDP est utile lorsque vous souhaitez envoyer des données NMEA à un ou plusieurs ordinateurs connectés sur le même réseau local (même domaine de diffusion). Utilisez TCP si vous devez acheminer des données NMEA0183 via Internet ou si l'équipement ou l'ordinateur auquel vous envoyez des données n'accepte que la connexion TCP. Notez que lorsque TIMEZERO est configuré pour émettre des données NMEA en utilisant un port TCP qui n'a pas été configuré précédemment comme entrée, il créera et ouvrira un port TCP et il attendra les données entrantes d'un client distant (TIMEZERO devient un serveur TCP). Il suffit de configurer le client pour qu'il se connecte au serveur (TIMEZERO dans ce cas) en utilisant son adresse IP et le port configuré correspondant à la page suivante.

Si vous souhaitez recevoir et envoyer des données sur le même port TCP (par exemple pour recevoir et envoyer des données à un multiplexeur NMEA), configurez d'abord le port TCP comme entrée dans TIMEZERO. Ensuite, lorsque vous configurerez un port TCP de sortie, vous pourrez sélectionner le port d'entrée que vous avez précédemment configuré, ce qui permettra à TIMEZERO d'envoyer et de recevoir des données sur le même port TCP.

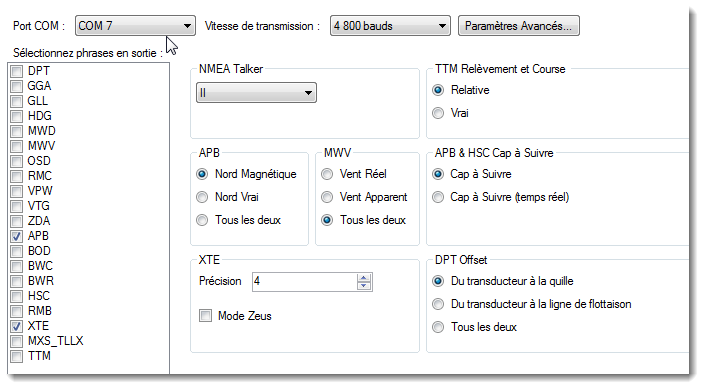

La partie supérieure de la fenêtre de configuration de la sortie s'adapte automatiquement au mode de sortie (COM, UDP ou TCP). Dans l'exemple ci-dessous, la sortie série (COM) a été sélectionnée, ce qui vous permet de choisir un port COM et une vitesse de transmission en bauds (dans le cas de UDP ou TCP, vous devez sélectionner une carte réseau et un port TCP/UDP) :

Remarque :  Si vous utilisez un port COM et si ce port sélectionné est déjà configuré comme une entrée, vous ne pouvez pas sélectionner la vitesse de transmission (elle sera verrouillée à la même valeur que l'entrée).

Remarque : Le bouton "Paramètres avancés" est réservé à l'assistance technique. Ne modifiez pas les paramètres avancés vous-même.

Une fois le port configuré dans l'en-tête de la page, sélectionnez les phrases NMEA0183 que vous voulez transmettre de TIMEZERO à un périphérique externe (y compris un autre TIMEZERO) .

Cliquez sur "Suivant" pour valider les paramètres de réglage puis sur "Terminer" pour fermer l'assistant de connexion.

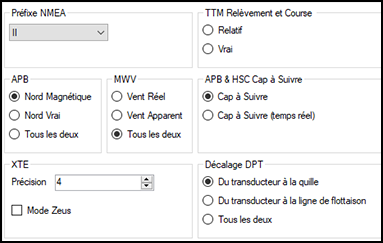

Paramètres avancés des sorties

Préfixe NMEA :

Ce paramètre vous permet de modifier le "Préfixe NMEA" utilisé dans la phrase NMEA générée par TIMEZERO. La valeur par défaut est réglée sur "II" ("instruments intégrés"). Certains dispositifs externes peuvent ne pas reconnaître le préfixe "II". Dans ce cas, essayez de le changer par "GP".

APB :

Ce paramètre n'est pas utilisé avec TZ Coastal Monitoring

MWV :

Ce paramètre définit la référence de vent qui sera utilisée dans la phrase MWV. Si elle est réglée sur "Tous les deux", la phrase MWV utilisera alternativement Vent Apparent et Vent Vrai (pour l'angle et la vitesse).

APB & HSC cap à suivre :

Ce paramètre n'est pas utilisé avec TZ Coastal Monitoring.

XTE :

Ce paramètre n'est pas utilisé avec TZ Coastal Monitoring

Décalage DPT (profondeur) :

Ce paramètre n'est pas utilisé avec TZ Coastal Monitoring

Supprimer un port de sortie

  • Ouvrir l'assistant de connexion

  • Sélectionner "Source de données" puis "Suivant"

  • Cliquer de nouveau sur "Suivant"

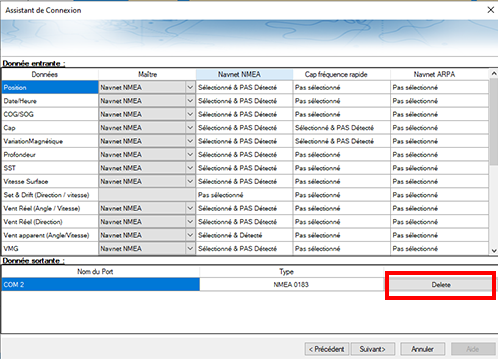

  • Sur la page de sélection des "Maitres", cliquez sur le bouton "Supprimer" (Delete) en face du port de sortie que vous souhaitez supprimer.

  • Cliquez sur "Suivant" puis "Terminer".

Données en sortie du pilote automatique (NMEA2000)

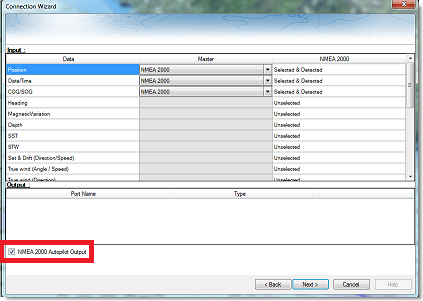

Lorsqu'un Actisense NGT1-USB ou NGX1-USB est connecté à votre ordinateur et configuré comme une entrée (entrée NMEA2000), la dernière page de l'assistant de connexion vous permet d'activer ou de désactiver la "Sortie pilote NMEA2000" (cochée par défaut) :

Lorsque la case Sortie pilote NMEA 2000 est cochée, les phrases PNGs suivantes sont automatiquement transmises lorsqu'une route est activée :

  • PNG 129283 - Erreur de l'écart de route (Cross Track Error)
  • PNG 129284 - Donnée de navigation (Navigation Data)
  • PNG 129285 - Information de navigation Route/Wpt (utilisée pour transmettre le nom du waypoint de destination)
