Outil Règle

Utilisez l'outil Règle pour mesurer des distances et des relèvements d'angle entre deux points ou entre le point de référence et plusieurs points.



Mesure de relèvement et distance entre deux points

Pour afficher les mesures de relèvement et de distance entre deux points utilisez l'outil Règle (compas) et déplacez le curseur sur le premier point, cliquez, puis déplacez le curseur jusqu’au second point et cliquez à nouveau. A noter que pendant le déplacement, le cap et la distance sont affichés à côté du pointeur et mis à jour en permanence entre le premier point cliqué et la position actuelle du curseur sur la carte. Après avoir relâché le bouton de la souris, le cap et la distance de la première à la deuxième position sont affichés à côté du point à atteindre. Une flèche le long du tracé vous indique le sens de lecture.

Remarque : Après avoir posé le premier point sur la carte vous pouvez déplacer la carte en même temps que vous déplacez le curseur à l'écran. Vous pouvez également effectuer un zoom avant / arrière à l'aide de la molette de la souris ou en utilisant les touches raccourcis du clavier. Reportez-vous au paragraphe "Déplacer & Zoomer" pour en savoir plus.

Plusieurs points de mesure de relèvements et de distances pris à partir de la position du point de référence

A l'aide de l'outil Compas, double cliquez directement sur la position à atteindre. La ligne de compas est représentée par un trait en pointillés dessiné entre la position de référence et le point cliqué sur la carte.

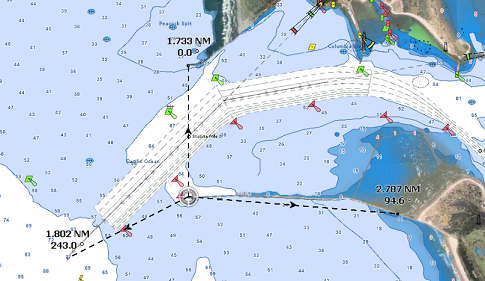

Comme précédemment vous obtenez les valeurs de distance et de cap indiqués à côté du point à atteindre. Vous pouvez ainsi répétez plusieurs fois cette action comme indiqué dans l'illustration ci-après :

Remarque : Les lignes de compas sont mises à jour en temps réel si le point de référence est rattaché à une cible.

Mesure de distance et de relèvement entre deux cibles ou une cible et un point sélectionné sur la carte

L'outil compas peut être rattaché aux cibles (AIS ou ARPA), cliquez sur une cible à l'aide du clic droit et choisissez l'outil compas. La distance et le relèvement seront automatiquement mis à jour en fonction des déplacements de la cible sur la carte. Vous pouvez cliquer sur une cible et un endroit sur la carte, ou vous pouvez cliquer entre deux cibles pour obtenir les informations de mise à jour de distance et de relèvement en temps réel.

Modifier et Effacer de la carte le ou les tracés de la règle

Vous pouvez déplacer les lignes de compas (ligne de la règle), cliquez sur la ligne et déplacez le point à la nouvelle position sur la carte. Pour effacer une mesure en particulier utilisez le clic droit sur le tracé de mesure et cliquez sur l'option "Annuler la règle".

Conseil : Double cliquez sur l'outil Compas pour effacer de la carte l'ensemble des mesures effectuées (les lignes de compas)
