DRS double échelle (double portée)

Notez que la fonction de double échelle n'est pas compatible avec le logiciel TZ Coastal Monitoring Dual Radar.

Espace de travail double Radar :

Toutes les antennes Radar de la gamme DRSxD, DRSxA, DRSxAXClass de Furuno, ont la capacité de transmettre une "vraie" double échelle qui permet la transmission "simultanée" d'impulsions courtes et d'impulsions longues. Cela permet un contrôle indépendant complet de la portée, du gain, de la mer et de la pluie à deux échelles distinctes. Le radar DRS-xNXT possède également la fonction double portée, mais les contrôles de gain, de la mer et de la pluie seront verrouillés.

Remarque : Les radars de la série DRS4DL et FAR n'ont pas la capacité de transmettre en double échelle.

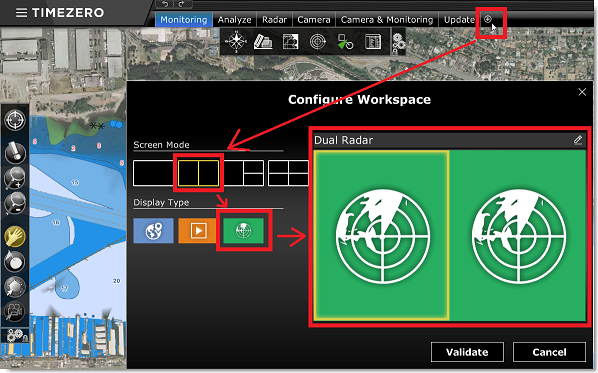

Lorsque TZ Coastal Monitoring en mode simple Radar est connecté à un radar Furuno DRS capable de transmettre en mode double échelle, vous pouvez configurer un espace de travail qui affiche deux images Radar :

L'espace de travail Double Radar, vous permet de visualiser et de contrôler les deux échelles du radar DRS. L'image radar sur le côté gauche de l'écran montre l'échelle intitulée "Range A". L'image radar dans l'écran de droite affiche l'échelle "Range B". Pour contrôler une échelle particulière, cliquez dans la partie correspondante de la fenêtre pour sélectionner "Range A" ou "Range B". Une bordure jaune met en évidence l'échelle actuellement sélectionnée et contrôlée depuis le menu "Radar" du ruban et les NavData Radar :

L'échelle A du DRS peut être transmise avec ou sans l'échelle B. Lorsque seule l'échelle A du DRS transmet, cela permet à l'antenne de tourner à plus grande vitesse (jusqu'à 48 TPM à petite échelle). Si les deux échelles A et B transmettent (lorsque le DRS fonctionne en double échelle), le DRS ne peut tourner qu'à 24 TPM (tours par minute).

Remarque :  Pour des raisons techniques, lorsque l'échelle B est réglée pour transmettre, le radar transmet aussi automatiquement l'échelle A. Si vous souhaitez qu'une seule échelle transmette (pour un fonctionnement à grande vitesse), assurez-vous de transmettre l'échelle A. Notez également que lorsque vous cliquez sur ST-BY l'une des échelles, cela met automatiquement toutes les échelles en veille (pour éteindre l'antenne).


Tous les espaces de travail affichant un seul radar utilisent toujours l'image Radar à l'échelle A. La transmission se fait toujours à l'échelle A dans l'espace de travail du "Radar Unique". Seul l'espace de travail avec le double affichage radar vous permet d'accéder directement à l'échelle B.

Superposition du Radar (double échelle) sur la carte

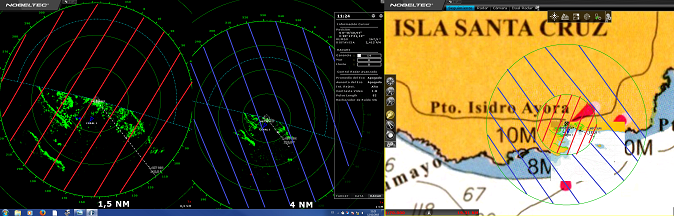

Lorsque vous utilisez la superposition Radar sur la carte, vous pouvez utiliser "Fusion", "Range A" ou "Range B" comme source de superposition Radar. Pour la plupart des applications, vous devez utiliser le mode "Fusion". Dans ce mode TIMEZERO Simple Radar utilise la plus petite échelle (fournissant plus de détails aux impulsions à courte portée), les vides (où il n'y a pas d'informations) sont remplis par l'image radar de la source à plus grande échelle. Dans l'image ci-dessous, la petite échelle est utilisée dans l'image de gauche (Range 1 = 1,5 NM). L'image de droite est réglée sur une plus grande échelle (Range 2 = 4 NM) pour une meilleure détection. La superposition utilise l'échelle 1 (bandes rouges) pour les cibles proches tandis que l'échelle 2 (bandes bleues) est utilisée pour la détection longue.

Le mode "Fusion" permet une détection précise des cibles proches tout en conservant l'avantage de la détection à longue distance.

Utilisez l'échelle "Range A" si vous souhaitez que le DRS fonctionne à grande vitesse et/ou si vous voulez que le l'espace de travail Radar affiche et partage les mêmes paramètres que la superposition Radar. Utilisez l'échelle "Range B" si vous souhaitez une image et un contrôle indépendants entre l'espace de travail radar unique (qui utilise toujours le Range A) et la superposition radar (Surveillance). Dans ce cas, vous pouvez régler le mode de fonctionnement du radar sur "Range B" dans la NavData Contrôle Radar ou à partir de l'espace de travail "Double Radar".

Contrôle de l'échelle Double Radar (Fusion)

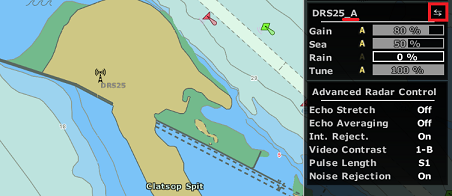

Lorsque le mode "Fusion" est utilisé pour superposer l'image radar sur la carte (par défaut), vous pouvez choisir l'échelle du radar qui sera affichée dans la NavData Contrôle Radar, en cliquant directement sur les flèches en haut à droite de la NavData :

Les lettres "_A" et "_B" ajoutée après le nom du Radar indiquent l'échelle du Radar à contrôler.

Vous pouvez utiliser le clic droit sur l'icône du Radar pour choisir l'échelle du Radar (Échelle A ou Échelle B) à surveiller :

Cliquez sur le nom du radar pour basculer entre l'échelle A ou sur l'échelle B du DRS. Tous les paramètres du radar (Gain, Mer, Pluie, etc.) sont pour l'échelle actuellement sélectionnée.
