Comment envoyer un Ping

Ping d'un périphérique réseau

Pour vérifier la connexion entre votre ordinateur et un équipement connecté sur le réseau Ethernet (Sondeur, Radar, ...), vous pouvez utiliser la commande ping de l'adresse IP de cet équipement.

Sous Windows 7 ou Windows 10 :

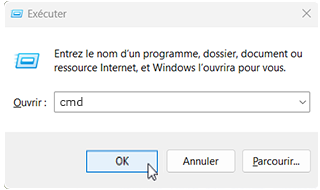

Cliquez sur le menu Démarrer et rechercher "cmd". Sélectionnez "cmd" ou "Command Prompt" dans la liste des "programmes" ou des "applications"

Sous Windows 11 :

Appuyez à l'aide du clic-droit sur le bouton de démarrage de Windows et sélectionnez "Terminal" :

Dés que l'invite de commande apparaît, tapez "ping 172.31.92.1" (remplacer "172.31.92.1" par l'adresse IP du matériel à détecter sur le réseau)

DOS commande

Remarque : ne pas saisir de 0 dans l'adresse IP. Par exemple, ne tapez pas"ping 172.031.092.001"

Si le résultat est Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),  la communication avec le matériel connecté sur réseau Ethernet est établie.

Si le résultat est Packets: Sent = 4, Received = 0, Lost = 4 (100% loss) ou si une erreur est retournée, ceci indique un problème soit sur la configuration de l'adresse IP du PC soit avec le câble de connexion. Vérifiez que l'adresse IP a été correctement saisie et que le câble est bien connecté à l'interface réseau. Si votre PC est connecté à un routeur (HUB), assurez-vous que la "lumière verte" est allumée et clignote sur le câble Ethernet de votre matériel. Si le problème persiste, changez votre câble Ethernet.

Adresses IP communes :

Adresses IP Furuno :

  • AIS FA30 = 172.31.24.2

  • AIS FA50 = 172.31.24.3

  • Radar FAR2xx7 (réglé sur le radar 1 avec le commutateur S1#4 sur OFF pour le réseau de classe B) = 172.31.3.6

  • Radar FAR2xx7 (réglé sur le radar 2 avec le communtateur S1#4 sur OFF pour le réseau de classe B) = 172.31.3.7

  • Antenne radar FAR2xx8 (réseau de classe C par défaut) = 192.168.31.101

  • Antenne radar FAR3xxx (réseau de classe C par défaut) = 192.168.31.101

Adresses IP automatiques Furuno :

Les les radars DRS Furuno disposent d'un mécanisme "Auto-IP" qui attribue automatiquement une adresse IP à l'appareil dans une plage spécifique. Malheureusement, il n'est pas possible de prédire l'adresse IP exacte de ces appareils sans analyser le réseau à l'aide d'un outil tel que "Wireshark". Vous trouverez ci-dessous la plage d'adresses IP utilisée par ces appareils :

  • DRS avec firmware v1.16 et supérieur = 172.31.253.x
  • DRS-NXT = 172.31.3.x
