Connexion série NMEA0183

Les instruments (GPS, Compas, Sondeur, Système AIS, etc.) sont généralement connectés à l'ordinateur sur des ports de communication série. Les données transmises sur les ports COM série doivent respecter la norme NMEA0183 pour établir la communication entre les instruments et l'ordinateur. Les connexions série physiques utilisent l'un des deux protocoles RS-232 ou RS-422 pour communiquer.

RS-232 (port COM d'un PC classique)

La norme par défaut des ports série des ordinateurs est RS-232. La connexion utilise 3 fils, un pour le signal d'émission "TD" (broche 3 du connecteur DB9 du point de vue de l'ordinateur), un pour le signal de réception "RD" (broche 2 du connecteur DB9), et un dernier pour la masse du signal "SG" (broche 5 du connecteur DB9). Certains GPS (comme le GPS Furuno GP32) ont un port PC dédié (RS-232) qui peut être connecté directement à l'entrée série du PC.

Remarque :  Dans le schéma ci-dessus, seuls 2 fils du GPS sont utilisés : un pour le signal d'émission et l'autre pour la masse (ou "Signal Ground"). Dans cet exemple, le PC est juste un "récepteur" et ne transmet aucune information au GPS.

RS-422 (ou port NMEA)

Le port série RS-422 utilise un signal différentiel sans masse commune. Il utilise 4 fils : TD-A (transmission du positif), TD-B (transmission du négatif), RD-A (réception du positif) et RD-B (réception du négatif).

Remarque : "TD-A" / "TD-B" peuvent être indiqués comme "TD-H" / "TD-C" respectivement (H pour "hot" et C pour "Cold").

Le port RS-422 a été choisi pour la transmission des données NMEA0183. Il utilise un signal différentiel au lieu du signal asymétrique utilisé par le RS-232. Un système asymétrique devient moins fiable après quelques mètres alors qu'un système différentiel le reste sur plusieurs dizaines de mètres. Dans un environnement électriquement bruyant, cela peut faire une grande différence. Avec le RS-422 (signal différentiel), 4 fils sont utilisés (2 pour transmettre et 2 pour recevoir). Notez qu'il n'y a pas de masse commune avec le RS-422 (pas de masse). Les lignes d'émission et de réception utilisent leurs propres "points de comparaison".

Tous les sondeurs Furuno, comme le FCV1100, transfèrent uniquement des données NMEA0183 en utilisant le protocole RS-422. Si vous souhaitez connecter un FCV1100 à un port COM série RS-232, vous devez alors utiliser un adaptateur de RS-422 vers RS-232.

Connectez le fil blanc au RD-A et le fil noir au RD-B sur le convertisseur. Dans cet exemple, nous ne voulons pas communiquer avec le sondeur, nous n'utiliserons donc pas les TD-A et TD-B du convertisseur.

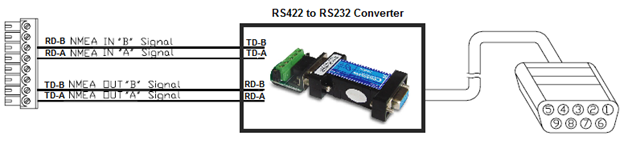

Si vous souhaitez communiquer (parler et écouter) avec un équipement NMEA0183, vous devez connecter les deux lignes TD et RD :



Adaptateur Série / USB

La plupart des ordinateurs sont équipés d'une interface USB qui a remplacé l'ancienne interface COM port (série). La plupart des fabricants d'ordinateurs portables ont abandonnés les ports série il y a plusieurs années. Certains PC possèdent encore un port série mais ils sont rares. Par conséquent, si vous devez connecter un instrument en série à votre ordinateur, vous devez acheter un adaptateur série-USB.

Avant de connecter l'adaptateur série USB, vous devez installer le pilote fourni par le fabricant du matériel. Habituellement, le pilote est fourni sur un CD, mais il est préférable de télécharger la dernière version sur Internet. Lorsque vous connectez l'adaptateur série-USB à votre ordinateur, le pilote crée un "port COM virtuel" (également appelé "VCO"). Ainsi, pour tout logiciel installé sur l'ordinateur, l'adaptateur vu et détecté comme un port COM normal, comme si le PC était équipé d'un port COM série. Notez que si le pilote approprié n’est pas installé correctement dans Windows, l'adaptateur série-USB ne peut pas fonctionner et n'apparaît pas comme un port COM virtuel.

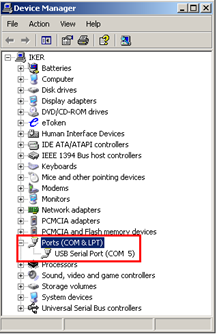

Pour vous assurer que le pilote est correctement installé, cliquez sur "Gestionnaire de périphériques", puis recherchez un port COM dans "Ports (COM et LPT)" :

Pour ouvrir le Gestionnaire de périphériques sous Windows 7, recherchez "Gestionnaire de périphériques" dans le menu Démarrer. Sous Windows 8, faites un clic droit sur le bouton "Démarrer" (en bas à gauche du bureau) et sélectionnez "Gestionnaire de périphériques".
