Exemple de configuration de contrôle à distance
Afficher et contrôler jusqu'à 10 Radars sur un même écran
Vous pouvez combiner jusqu'à 10 TZ Coastal Monitoring Simple Radar ou 5 TZ Coastal Monitoring Double Radar (10 radars au total) et envoyer toutes ces informations à un ordinateur équipé d'un TZ Coastal Monitoring Remote (pour le contrôle à distance). Cette configuration permet à un opérateur de surveiller jusqu'à 10 radars à partir d'un seul ordinateur.
Dans l'exemple ci-dessous, un centre de supervision (équipé d'un TZ Coastal Monitoring Remote) se connecte à 3 plateformes pétrolières, chacune équipée de deux radars FAR connectés localement à un ordinateur avec un TZ Coastal Monitoring Double Radar :
Les ordinateurs situés sur les stations (les plateformes pétrolières dans cet exemple) sont utilisés par un opérateur local. Chaque ordinateur fusionne l'image des deux radars, crée les cibles ARPA (manuellement ou automatiquement), traite les cibles AIS et présente toutes ces informations à l'opérateur local, mais agit également comme un serveur et envoie toutes les données au centre de supervision (équipé d'un TZ Coastal Monitoring Remote).
Dans l'exemple ci-dessous, un seul radar est connecté à chaque ordinateur (équipé d'un TZ Coastal Monitoring Simple Radar). Dans cet exemple, il n'y a pas d'opérateur local. Les ordinateurs des stations fonctionnent en tant que serveurs :
Notez que même s'il n'y a pas d'opérateur sur les 3 stations, une version complète de TZ Coastal Monitoring Simple Radar doit être installée sur chaque ordinateur des 3 stations. De plus, si la fonction double échelle du radar Furuno DRS est activée, la configuration ci-dessus prendra en compte 6 images radar au total (deux images radar sont utilisées pour transmettre la double échelle d'un seul radar DRS).
Remarque : Vous pouvez connecter jusqu'à 10 radars DRS si la fonction double échelle du DRS est désactivée.
Jusqu'à 6 centres de supervision

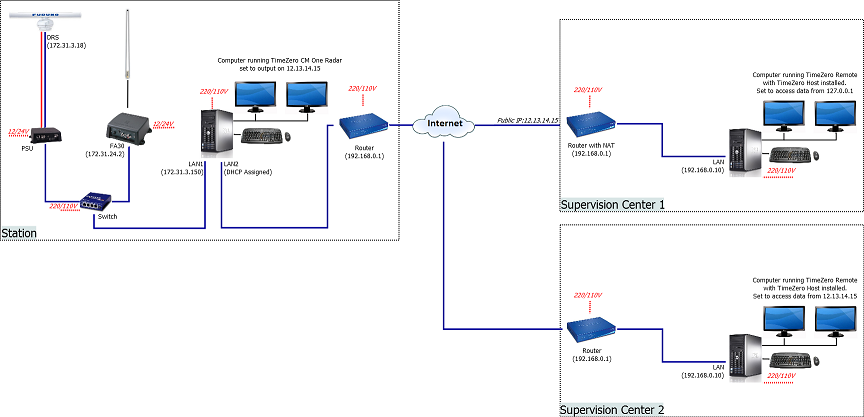

L'exemple ci-dessous illustre une station équipée d'un TZ Coastal Monitoring simple radar supervisée par deux centres de contrôle à distance :
Jusqu'à 6 TZ Coastal Monitoring Remote (Centre de Supervision) peuvent être connectés au même groupe de station.
Accès à distance avec une bande passante faible
L'architecture serveur/client permet d'envoyer les informations radar, cibles et caméra en utilisant une connexion réseau à faible bande passante (le minimum recommandé est de 320Kbps). Ceci est très utile lorsque les équipements sont installés dans un endroit éloigné avec une infrastructure réseau limitée.

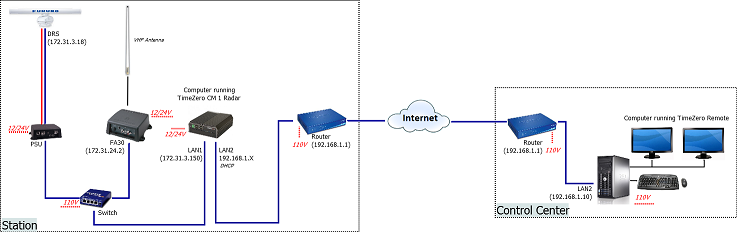

Dans l'exemple ci-dessous, un radar et un récepteur AIS sont connectés à un ordinateur sur lequel le logiciel TZ Coastal Monitoring Simple Radar, fait office de serveur. Cet ordinateur compresse et envoie les données sur une connexion à faible bande passante au centre de contrôle où est installé un TZ Coastal Monitoring Remote.
Caméras distantes
L'architecture serveur/client permet également d'envoyer les vidéos et les commandes de contrôle de la caméra par Internet. Cette opération réduit considérablement la bande passante et la configuration du réseau, notamment lorsque Internet est utilisé pour relayer les données de la station au centre de contrôle (pas besoin de configurer le routeur de la station et d'ouvrir plusieurs ports pour le flux vidéo et le contrôle). Notez que la vidéo envoyée par l'architecture serveur/client utilise une fréquence de rafraîchissement plus lente (débit d'images vidéo - Video Framerate) pour économiser de la bande passante. Par défaut, la caméra est rafraîchie une fois par seconde lorsque la vidéo est envoyée via l'architecture serveur/client. Ce paramétrage par défaut permet de maintenir une bonne résolution (plus utile que le taux de rafraîchissement pour identifier les cibles) tout en maintenant la bande passante aussi faible que possible.
Dans l'exemple ci-dessous, deux stations, chacune équipée d'un radar et de deux caméras, envoient leurs données à un centre de supervision :
