Affichage de l'écran sondeur

Pour afficher l'écran du sondeur sur TZ iBoat, appuyez sur le bouton Sondeur situé à côté du bouton TZ :

Remarque :  Pour revenir à l'écran des cartes, il suffit d'appuyer sur le bouton Carte qui remplace le bouton Sondeur lorsque vous êtes sur l'écran du sondeur. Pour l'instant, il n'est pas possible d'afficher un écran de carte et un écran de sondeur côte à côte.

Aperçu de l'écran sondeur

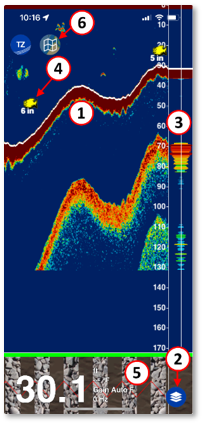

  1. Echo du sondeur : L'image du sondeur se déplace de droite à gauche. L'écho à l'extrême droite représente le retour "en temps réel" (ce qui est capté par la sonde sous votre bateau). À chaque nouvelle transmission, les échos du sondeur sont déplacés vers la gauche, ce qui crée l'historique du sondeur. Notez que l'historique du sondeur est "basé sur le temps" (le profil du fond apparaîtra plat si le bateau reste stationnaire).

  2. Bouton des calques :  Appuyez sur ce bouton pour ouvrir le panneau des calques et accéder aux paramètres du sondeur et à la sélection des modes.

  3. A-Scope : L'A-Scope affiche l'écho en temps réel juste sous votre bateau. L'amplitude (largeur) et la couleur varient en fonction de la force de l'écho, ce qui rend l'A-Scope utile pour estimer le retour des poissons et la composition du fond.

  4. Icône ACCU-Fish : La fonction ACCU-Fish du FCV600/800 peut être utilisée pour détecter des poissons individuels à l'aide d'une icône. Elle aide les débutants à identifier les poissons à l'écran. Notez que cette fonction nécessite une sonde compatible.

  5. Nature du fond : La fonction de la nature du fond du FCV600/800 affiche le type de fond (roche, gravier, sable, vase) dans un graphique coloré lorsqu'elle est activée à partir de l'écran Couches. Notez que cette fonction nécessite un transducteur compatible.

  6. Bouton des cartes : Appuyez sur ce bouton pour revenir à l'écran cartographique.

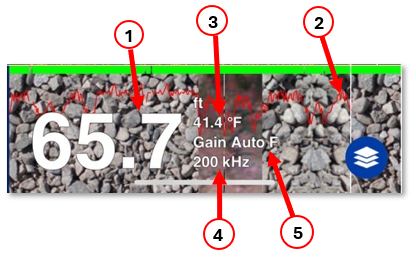

1. Affichage de la profondeur : Indique la profondeur envoyée par le sondeur.
2. Courbe de probabilité de la nature du fond : Donne une indication de la fiabilité de la détection du fond marin.
3. Affichage de la température : indique la température de l'eau au niveau de la sonde (température de surface de la mer).
4. Affichage de la fréquence : Indique la fréquence de fonctionnement de la sonde.
5. Affichage du mode de gain : Indique le mode de gain ("Manuel" pour le réglage manuel du gain, "Auto F" pour le mode pêche et "Auto C" pour le mode croisière).

Configuration de l'écran sondeur

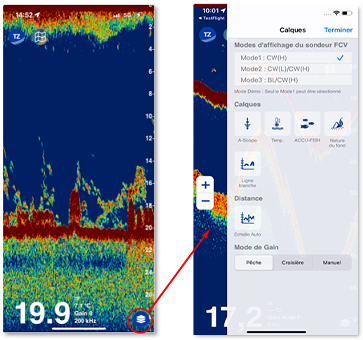

Appuyez sur le bouton Calques pour ouvrir le panneau des calques et accéder aux configurations du sondeur les plus courantes :

Modes d'affichage FCV

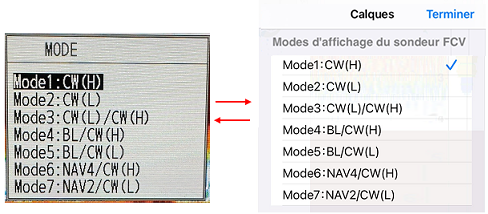

Le sondeur FCV600/800 peut fonctionner dans différents "modes" (monofréquence, double fréquence, verrouillage du fond, etc.). Ces modes peuvent être sélectionnés directement depuis TZ iBoat dans le panneau "Calques" et être synchronisés avec le sondeur FCV600/800 :

Remarque : Pour plus de détails sur tous les modes du FCV600/800, veuillez-vous référer au manuel d'utilisation du FCV600/800 de FURUNO.

Calques de l'écran sondeur

Différents éléments ou calques peuvent être ajoutés ou supprimés de l'écran sondeur. Vous trouverez différentes options dans le panneau Calques :



A-Scope

L' A-Scope affiche en temps réel le retour de l'écho sous la sonde. L'amplitude (largeur) et la couleur varient en fonction de la force de l'écho, ce qui rend l'A-Scope utile pour estimer les retours de la présence de poissons et la composition du fond :

1. Réflexion faible (poisson or bruit)

2. Réflexion forte (poisson)

3. Réflexion forte (fond)

Si les échos affichés dans l'A-Scope disparaissent trop rapidement, vous pouvez activer la fonction Rémanence de l'écho A-Scope dans les réglages du Sondeur.

La sélection de l'A-scope est indépendante sur TZ iBoat et sur FCV600/800 (pas de synchronisation entre eux).



Graphique de température

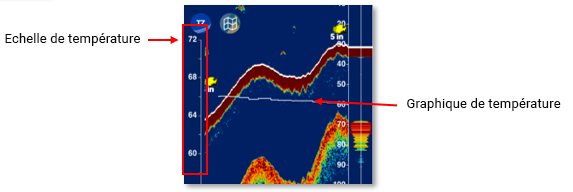

Si votre sonde est équipée d'un capteur de température, vous pouvez superposer un graphique de température sur l'écran du sondeur dans le panneau des calques :

Le graphique de température est utile pour suivre les petits changements de température dans le temps qui pourraient constituer des obstacles aux mouvements des poissons et affecter leurs habitudes alimentaires.
La sélection du graphique de température est indépendante sur TZ iBoat et sur FCV600/800 (pas de synchronisation entre eux).



ACCU-Fish

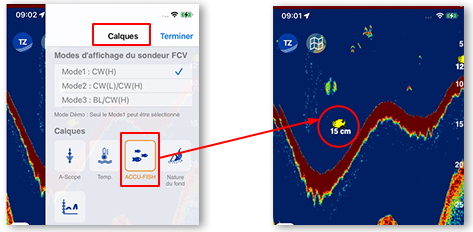

Si votre sonde est compatible avec la fonction ACCU-Fish, vous pouvez l'activer dans le panneau Calques de TZ iBoat :

ACCU-Fish est conçu pour aider les pêcheurs à évaluer la taille des poissons détectés sur l'écran. Lorsque l'ACCU-Fish est activé, des icônes de poisson avec des étiquettes indiquant la taille estimée du poisson détecté apparaîtront sur l'écran du sondeur. Ces icônes peuvent aider les pêcheurs à identifier rapidement les poissons potentiellement plus gros parmi les plus petits, ce qui leur permet de donner la priorité à leurs efforts de pêche. Notez que la précision de l'ACCU-Fish peut varier en fonction de facteurs tels que les conditions de l'eau, la sensibilité de la sonde et la qualité de son installation. Bien que l'ACCU-Fish puisse fournir des indications utiles, les pêcheurs doivent faire appel à leur jugement et à leur expérience en conjonction avec les relevés de l'ACCU-Fish pour interpréter avec précision la taille des poissons.

Notez que l'icône ACCU-Fish peut être sélectionnée dans les réglages du sondeur depuis le menu déroulant "Symboles ACCU-Fish" :

Label uniquement

Solide

Rayé

Cercle

Carré

>

La sélection ACCU-Fish sur TZ iBoat est synchronisée avec le FCV600/800 et modifie la longueur de l'impulsion TX (ce qui peut affecter la sensibilité du sondeur).

Nature du fond

La fonction de la nature du fond analyse l'écho du fond pour classer le fond marin dans l'une des quatre catégories suivantes : roche, gravier, sable et vase. Notez qu'une sonde compatible avec la nature du fond est nécessaire.

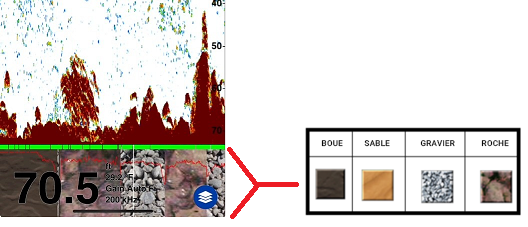

Vous pouvez activer la nature du fond à partir du panneau Calques dans TZ iBoat. Le type de fond s'affiche alors sous l'échogramme du sondeur :

L'indicateur de fiabilité et le graphique de probabilité sont également affichés :

  • L'indicateur de fiabilité est indiqué en vert (normal) ou jaune (avertissement). L'indicateur de fiabilité apparaît au-dessus des textures de la nature du fond.

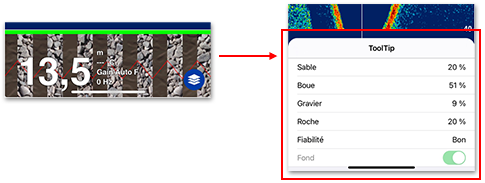

  • Le graphique de probabilité vous donne la probabilité des différents composants du fond marin (plus la ligne rouge est haute, plus le résultat est fiable). Notez que vous pouvez appuyer sur la texture du fond marin pour obtenir plus de détails sur la probabilité de chaque catégorie :

La sélection de la nature du fond sur TZ iBoat est synchronisée avec le sondeur FCV600/800 et alterne entre les transmissions de haute et basse fréquence (quel que soit le mode actuellement sélectionné), ce qui entraîne un taux de rafraîchissement plus lent. Une fois activée, la fonction de la nature du fond définit également la portée automatique du FCV600/800 (la portée manuelle n'est pas possible). Notez également que la profondeur de fonctionnement de la nature du fond est de 5 à 100 m et que sa vitesse de fonctionnement est inférieure à 10 nœuds.



Ligne blanche

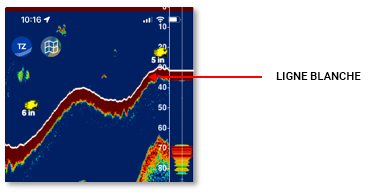

La fonction Ligne blanche permet de visualiser facilement la position du fond sur l'écho du sondeur. Elle permet également de distinguer facilement le poisson des fonds marins (l'écho du poisson de fond s'affiche au-dessus de la ligne blanche) :

La sélection de la ligne blanche est indépendante sur TZ iBoat et sur le sondeur FCV600/800 (pas de synchronisation entre eux).

Historique du sondeur

TZ iBoat enregistre l'historique du sondeur (jusqu'à 10 000 balayages). Pour accéder à l'historique du sondeur, positionnez votre doigt sur l'écran et faites glisser l'image du sondeur vers la droite. L'échelle de l'historique du sondeur s'adaptera automatiquement à ce qui est affiché sur votre écran.
Lorsque vous affichez l'historique des échos, le défilement de l'échogramme s'arrête. Pour revenir à la position actuelle (et redémarrer le défilement de l'échogramme), cliquez sur le bouton en haut à droite de votre écran :

Geo-localisation

ACCU-Fish

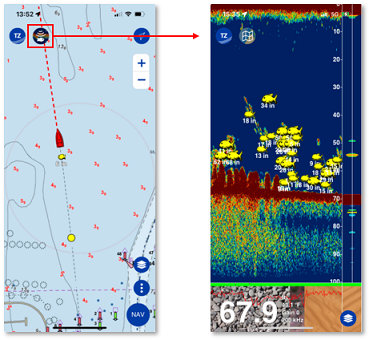

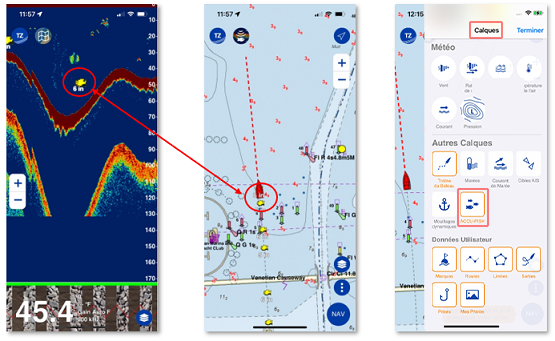

Lorsque le mode ACCU-Fish est activé, les poissons détectés par le FCV600/800 apparaissent sur l'écran du sondeur, mais également sur l'écran de la carte (si le calque ACCU-Fish est également activé sur l'écran de la carte) :

Cette fonction unique de TZ iBoat permet de revenir très facilement en arrière et de placer le bateau au-dessus du poisson.

Marque

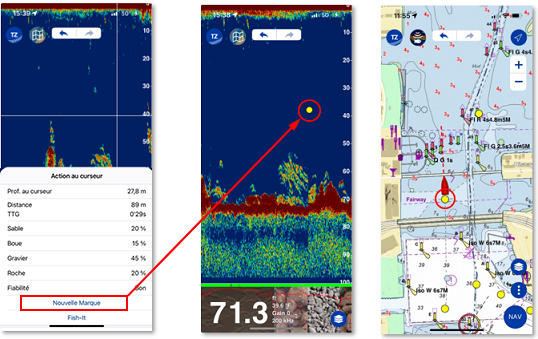

Si vous appuyez sur l'écran du sondeur pour créer une marque, celle-ci est automatiquement affichée sur l'écran de la carte :

Cette fonction permet d'enregistrer très facilement la position des récifs et des obstacles qui sont facilement identifiables sur l'écran du détecteur de poissons. Vous pouvez également utiliser cette fonction pour marquer manuellement la position d'un poisson.

Menu d'information

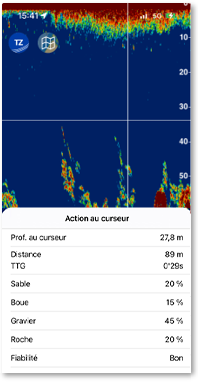

Lorsque vous appuyez sur l'écran du sondeur, le menu contextuel affiche les informations suivantes :

  • La profondeur à l'endroit appuyé sur l'écran.
  • La distance entre votre bateau et l'endroit où vous avez appuyé sur l'écran.
  • TTG : le "temps de parcours" qu'il vous faudra pour atteindre l'emplacement visé si vous allez tout droit à la vitesse actuelle.
  • Les différents types de fonds possibles avec leur probabilité correspondante (en pourcentage) lorsque la fonction de la nature du fond est activée.

Affichage des couleurs de l'arrière-plan et de l'écho

L'écran du sondeur peut utiliser la combinaison suivante de couleur d'arrière-plan et d'écho :

Blanc Bleu clair Noir Bleu foncé Bleu Lumière du soleil

La palette de couleurs peut être sélectionnée dans les réglages du Sondeur. Vous pouvez sélectionner une palette pour le jour et une autre pour la nuit.
