TZ BathyVision

Grâce aux différentes fonctions fournies par TZ BathyVision, les fonds marins n'auront plus de secret pour vous ! TZ Maps propose les meilleures données de fond disponibles et vous permet de les visualiser de manière dynamique et intuitive à l'aide de couleurs et/ou de courbes de niveau. La densité des lignes de contour et l'ombrage associé peuvent être configurés pour se concentrer très précisément sur les zones de pêche à fort potentiel.

TZ BathyVision

Pour sélectionner TZ BathyVision, appuyez sur le bouton "Calques" situé en bas à droite de l'écran :

En haut du menu Calques, appuyez sur "TZ BathyVision" :

Cette fonction affiche une carte vectorielle à l'écran où les lignes de contour officielles et les sondes de profondeur sont remplacées par des lignes de contour de profondeur générées dynamiquement à partir d'une base de données bathymétriques à haute résolution.

Densité des lignes de contour

La distance entre les lignes de contour est automatiquement ajustée en fonction du niveau de zoom. Cependant, le niveau de densité peut être sélectionné manuellement (de 1 à 5) en appuyant sur le bouton de la boîte de réglage TZ BathyVision située en bas à gauche de l'écran :

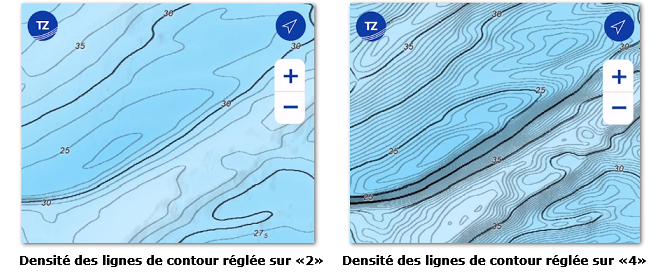

Nous vous encourageons à expérimenter différentes densités, car certaines zones avec une  topographie et des pentes différentes peuvent bénéficier d'un ajustement plus ou moins important de la densité des lignes de contour :

Notez que vous pouvez choisir d'afficher ou non les lignes de contour principales (Courbes Maître...) sur la carte. Le fait de ne pas les afficher sur la carte permet de mieux visualiser les reliefs lorsque l'on utilise une plus grande densité de lignes de contour (ce choix peut être effectué dans les paramètres d'Affichage).

Lissage des lignes de contour

Lorsque les lignes de contour sont affichées avec une densité très élevée, elles peuvent apparaître trop nettes et l'affichage peut sembler "bruyant". Un grand nombre de petites zones isolées peut nuire à la lisibilité. Vous pouvez réduire cet effet en appliquant un filtre de moyenne pour lisser les lignes de contour. Pour ce faire, définissez la valeur de lissage en appuyant sur la boîte de réglage BathyVision comme indiqué ci-dessous :

Gradient de couleur de l'échelle de profondeur

Le fond de carte TZ BathyVision est constitué d'un dégradé de couleurs qui varie du bleu (eaux peu profondes) au blanc (eaux profondes). Pour un meilleur contraste dans les zones peu profondes ou profondes, il est possible d'ajuster le seuil des eaux profondes de 20 à 300 mètres en appuyant sur la valeur de la profondeur comme indiqué ci-dessous :

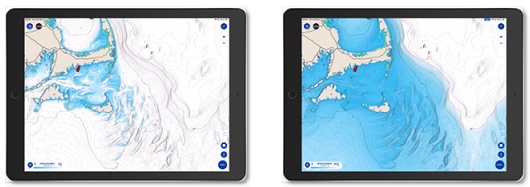

Vous pouvez voir dans les deux captures d'écran ci-dessous ce que fait ce paramètre :

Bathymétrie

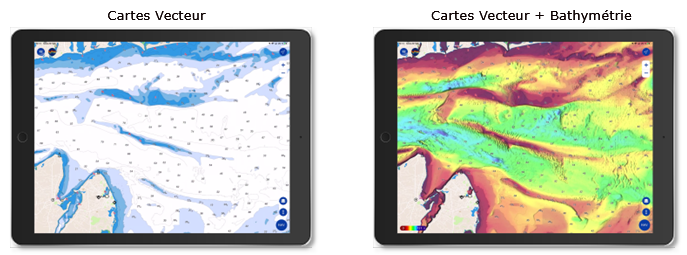

Si vous souhaitez visualiser vos données bathymétriques avec une échelle de couleurs vives, vous pouvez activer la superposition d'ombrage de profondeur. Appuyez sur le bouton Calques et sélectionnez "Bathymétrie" sous "Superposition de carte" :



CONSEIL : La superposition de la couleur "Bathymétrie" peut être affichée sur n'importe quel type de carte : Vecteur, Raster, ou BathyVision.

Lorsque la fonction Bathymétrie est activée, TZ iBoat utilise la base de données bathymétriques haute résolution pour appliquer une échelle de couleurs aux données de profondeur :

Les valeurs minimales et maximales de l'échelle des couleurs sont définies automatiquement : TZ iBoat recherche le point le plus profond et le point le moins profond affiché de l'écran et ajuste automatiquement les limites supérieure et inférieure. Ces valeurs (min et max) sont affichées en bas à gauche de l'écran :

Notez que vous pouvez modifier la palette de couleurs et la transparence de la bathymétrie dans les réglages de l'Affichage.

Opacité de l'ombrage du terrain

Lorsque TZ BathyVision est sélectionné ou lorsque l'option Bathymétrie est activé, l'opacité de l'ombrage du terrain est automatiquement appliquée à l'écran. La valeur d'opacité de l'ombrage du terrain est fixée à 50 % par défaut, mais elle peut être ajustée à partir des réglages de l'Affichage en utilisant l'option "Opacité de l'ombrage du terrain" située en bas de la page. Dans certaines zones, l'augmentation de cette opacité peut révéler le fond marin d'une manière étonnante :
