Orientation de la carte en 2D & 3D

Mode 2D & 3D

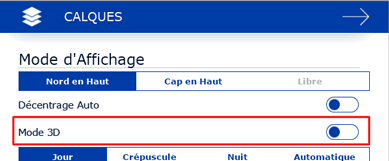

TIMEZERO opère dans un environnement entièrement 2D ou 3D. Le passage du mode 2D en mode 3D se fait simplement en choisissant le mode d'affichage dans le panneau des calques.

Remarque : Pour passer rapidement du mode 2D au mode 3D cliquez sur le bouton correspondant dans l'étiquette des échelles en bas à gauche de l'écran :

Orientation de la carte

En mode 2D, la carte peut être affichée en mode "Nord en haut" ou "Cap en haut" :

  • Nord en haut : Ce mode affiche le Nord en haut de l'écran (orientation par rapport au Nord géographique)

  • Cap en haut : Ce mode oriente la proue du bateau en haut de l'écran. L'orientation de la carte suit les déplacements du bateau, elle est orientée par rapport au cap suivi.

Conseil : Cliquez sur l'icône Boussole (Flèche) dans l'étiquette des échelles en bas à gauche de l'écran pour cycler entre les différents modes d'orientation.

En mode 3D, la carte peut être affichée en mode "North en haut", ou "Cap en haut" ou "Libre" :

  • Nord en haut : Dans ce mode l'azimut pointe en direction du Nord. Tout en maintenant appuyée la molette, un mouvement vers le haut ou le bas modifie l'inclinaison

  • Cap en haut : Dans ce mode l'azimut pointe en direction du cap actuel. Il est possible de modifier l'inclinaison en bougeant la souris tout en maintenant la molette appuyée mais pas l’orientation.

  • Libre : Ce mode permet un déplacement libre dans la fenêtre, déplacez la souris en maintenant la touche "Alt" enfoncée. Ce mode est exclusivement disponible en mode 3D.

Conseils : L'outil "Orientation 3D" (masqué par défaut dans la barre d'outils) permet à l'utilisateur d'ajuster l'azimut et l'élévation en cliquant et en faisant glisser le curseur sur la carte. Cet outil est utile si votre souris n'a pas de molette (bouton central) et que le clavier n'est pas facilement accessible.

Vue 3D

Lorsque "3D" est sélectionné dans les "Calques" ou à partir de l'échelle de la carte, TIMEZERO gère l'altimétrie (3D au-dessus du niveau de la mer) et la bathymétrie (3D au-dessous du niveau de la mer) de deux manières différentes.

L'altimétrie (représentation 3D au-dessus du niveau de la mer) est toujours activée et son exagération peut être modifiée manuellement dans les options "Affichage", déplacez simplement le curseur le long de la barre de défilement (Exagération 3D Alti) pour régler l'exagération de l'altimétrie 3D.

Remarque : l'exagération de l'altimétrie est utilisée pour améliorer l'image du relief sur la terre en sur-exagérant uniquement les données 3D sur la terre. Des changements mineurs dans l'élévation deviennent visibles dans les zones qui pourraient apparaître avec des reliefs aplatis. Si vous êtes dans une région où les montagnes semblent trop élevées, il suffit de réduire l'exagération de l'altimétrie en 3D.

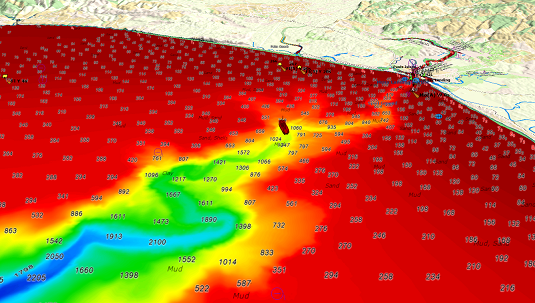

La bathymétrie (relief en 3D des fonds marins) est désactivée par défaut dans les espaces de travail Navigation et Planification. Par défaut, le relief de la mer semble plat, c'est pour éviter l'effet de parallaxe qui peut être troublant pour certains utilisateurs.
