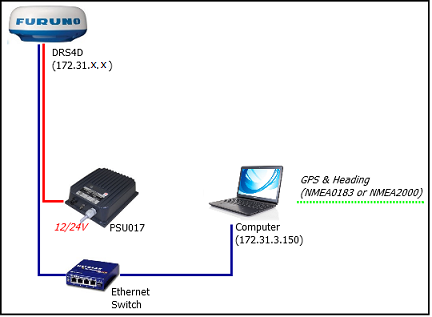

Connexion directe DRS

Le module Radar Furuno est requis.

Connexion du bloc d'alimentation (en option sur certains modèles)

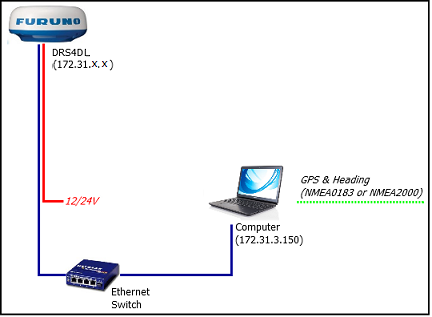

Certains DRS récents (comme le DRS4D-NXT) n'ont pas besoin de bloc d'alimentation et peuvent être connectés directement à la batterie principale de 12 ou 24 V (reportez-vous au guide d'installation de Furuno de votre DRS pour plus d'informations).

Si le modèle de DRS que vous utilisez nécessite le PSU012 ou PSU013 (bloc d'alimentation) pour alimenter l'antenne (48v), assurez-vous d'insérer le cavalier "J7" à l'intérieur du bloc d'alimentation (sous son capot). Si le cavalier n'est pas inséré, l'unité d'alimentation ne s'allumera pas (la LED restera éteinte) même si 12 ou 24 V sont fournis :

Connexion au réseau

Nous vous recommandons d'utiliser un interfaçage avec un routeur (HUB/switch) pour la connexion Ethernet du DRS avec l'ordinateur afin de pouvoir connecter facilement d’autres équipements sur le réseau si nécessaire (tels qu'une sonde réseau) et ainsi permettre de mieux gérer le trafic sur le réseau (observation de l'activité sur le réseau à l'aide des LED sur la face avant de votre routeur).



Vous pouvez ainsi connecter un GPS, compas et d'autres équipements optionnels sur votre ordinateur par le biais du routeur en utilisant un ou plusieurs port COM (en utilisant un adaptateur Série/USB si nécessaire) ou en utilisant une passerelle "Actisence" pour le protocole NMEA2000.

Information Important pour la position du cap : si vous devez afficher l'image de l'écho Radar superposée sur la carte à l'écran, faire l'acquisition de cibles ARPA ou utiliser le mode orientation "North Up" dans l'espace de travail, TIMEZERO a besoin de l'information concernant le Cap de votre bateau. Pour la fiabilité de la position des cibles ARPA, la fréquence de rafraîchissement du cap doit être au moins égale à 10Hz (le cap est fourni 10 fois par seconde ou plus). Si TIMEZERO reçoit l'information du cap une fois par seconde, la fiabilité des cibles ARPA n'est pas garantie.

Remarque : si vous avez connecté un compas compatible NMEA2000 la fréquence de rafraîchissement est de 10Hz.

Configurer l'adresse IP de l'ordinateur :

L'adresse IP de votre ordinateur doit être compatible avec le réseau Ethernet de Furuno (172.31.x.x/255.255.0.0) pour communiquer et échanger les informations avec le radar DRS.  Il est vivement recommandé d'utiliser l'adresse IP suivante 172.31.3.150 pour l'adresse IP de l'ordinateur avec pour adresse le masque de sous-réseau 255.255.0.0.

Vous devez ouvrir le panneau de configuration de Windows pour accéder aux "Connexions réseau" de votre ordinateur et définir l'adresse IP. Sous Windows 10/11 utilisez le raccourci clavier en combinant les touches clavier "Touche Windows” + R" pour ouvrir la boîte de dialogue "Exécuter". Tapez "ncpa.cpl" et cliquez sur "OK".

Double-cliquez sur l'adaptateur réseau connecté au radar (généralement "Connexion au réseau local").

Remarque : Si vous avez plusieurs connexions locales (plusieurs cartes Ethernet) et si vous ne savez pas laquelle est connectée au radar, vous pouvez débrancher temporairement le câble Ethernet connectant le radar à l'ordinateur pour voir quelle icône affiche une croix rouge. Cela montrera le réseau local qui a été déconnecté de l'ordinateur et donc celui qui doit être configuré.

Sélectionnez "Propriétés" dans la fenêtre "État de la connexion au réseau local". Double-cliquez sur "Internet Protocol Version 4 (TCP/IPv4)". Utilisez l'adresse IP fixe 172.31.3.150 avec le masque de sous-réseau 255.255.0.0 :

Une fois l'adresse IP de l'ordinateur attribuée, démarrez TIMEZERO en mode "Navigation". Cliquez sur le bouton TIMEZERO (en haut à gauche de l'écran) puis sur Liste des périphériques. Vérifiez que le Radar DRS apparaît dans la liste des périphériques locaux. Ne continuez pas les autres étapes tant que les équipements Ethernet de Furuno ne sont pas listés correctement.

Remarque : Il est vivement recommandé de mettre sous tension le radar DRS avant de démarrer TIMEZERO.

Configuration

Sélectionnez Radar dans le menu des options de TIMEZERO. Sous la rubrique "Radar Configuration initiale", sélectionnez le nom de l'hôte DRS et réglez les paramètres initiaux DRS sélectionnez le nom d'hôte DRS et ajustez les réglages initiaux du DRS comme vous le feriez sur un MFD NavNet.

Remarque : il n'y a pas de retour lorsque vous cliquez sur le bouton "Optimisation du Radar" ce qui est normal.
