DRS double échelle (double portée)

TIMEZERO doit être configuré avec le module Radar Furuno et un Radar DRS doit être configuré pour bénéficier de cette fonctionnalité.

Espace de travail double Radar :

Toutes les antennes Radar de la gamme DRSxD, DRSxA, DRSxAXClass de Furuno, ont la capacité de transmettre une "vraie" double échelle qui permet la transmission "simultanée" d'impulsions courtes et d'impulsions longues. Cela permet un contrôle indépendant complet de la portée, du gain, de la mer et de la pluie à deux échelles distinctes. Le radar DRS-xNXT possède également la fonction double portée, mais les contrôles de gain, de la mer et de la pluie seront verrouillés.

Remarque : Les radars de la série DRS4DL et FAR n'ont pas la capacité de transmettre en double échelle.

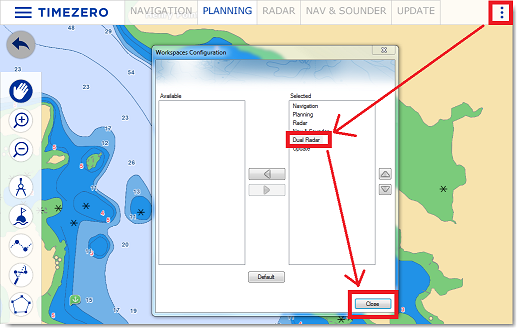

Lorsque TZ Navigator est connecté à un radar Furuno DRS capable de transmettre en mode double échelle, vous pouvez configurer un espace de travail qui affiche deux images Radar :

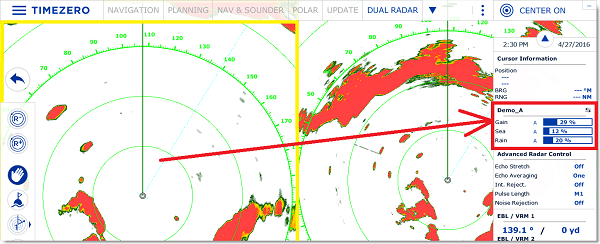

L'espace de travail Double Radar, vous permet de visualiser et de contrôler les deux échelles du radar DRS. L'image radar sur le côté gauche de l'écran montre l'échelle intitulée "Range A". L'image radar dans l'écran de droite affiche l'échelle "Range B". Pour contrôler une échelle particulière, cliquez dans la partie correspondante de la fenêtre pour sélectionner "Range A" ou "Range B". Une bordure jaune met en évidence l'échelle actuellement sélectionnée et contrôlée depuis le menu des calques et les NavData Radar :

L'échelle A du DRS peut être transmise avec ou sans l'échelle B. Lorsque seule l'échelle A du DRS transmet, cela permet à l'antenne de tourner à plus grande vitesse (jusqu'à 48 TPM à petite échelle). Si les deux échelles A et B transmettent (lorsque le DRS fonctionne en double échelle), le DRS ne peut tourner qu'à 24 TPM (tours par minute).

Remarque :  Pour des raisons techniques, lorsque l'échelle B est réglée pour transmettre, le radar transmet aussi automatiquement l'échelle A. Si vous souhaitez qu'une seule échelle transmette (pour un fonctionnement à grande vitesse), assurez-vous de transmettre l'échelle A. Notez également que lorsque vous cliquez sur ST-BY l'une des échelles, cela met automatiquement toutes les échelles en veille (pour éteindre l'antenne).


Tous les espaces de travail affichant un seul radar utilisent toujours l'image Radar à l'échelle A. La transmission se fait toujours à l'échelle A dans l'espace de travail du "Radar Unique". Seul l'espace de travail avec le double affichage radar vous permet d'accéder directement à l'échelle B.

Superposition du Radar (double échelle) sur la carte

Lorsque vous utilisez la superposition Radar sur la carte, vous pouvez utiliser "Range A" ou "Range B" comme source de superposition Radar.

Utilisez l'échelle "Range A" si vous souhaitez que le DRS fonctionne à grande vitesse et/ou si vous voulez que le l'espace de travail Radar affiche et partage les mêmes paramètres que la superposition Radar. Utilisez l'échelle "Range B" si vous souhaitez une image et un contrôle indépendants entre l'espace de travail radar unique (qui utilise toujours le Range A) et la superposition radar (Navigation). Dans ce cas, vous pouvez régler le mode de fonctionnement du radar sur "Range B" dans la NavData Contrôle Radar ou à partir de l'espace de travail "Double Radar".
