Sondeur FCV1150

Le module "Sondeur" est requis avant de configurer un Sondeur Ethernet Furuno dans TIMEZERO.

Configuration de l'ordinateur

Le FCV1150 se connecte au PC via une connexion Ethernet (100Base-T). Tous les instruments Ethernet Furuno (y compris les sondeurs Ethernet) fonctionnent uniquement sur le réseau 172.31.x.x / 255.255.0.0. Vous devrez configurer l'adresse IP de votre ordinateur pour qu'elle corresponde à ce réseau. Nous recommandons vivement d'utiliser 172.31.3.150 comme adresse IP fixe pour l'ordinateur avec un masque de sous-réseau de 255.255.0.0.

Vous devez ouvrir le panneau de configuration de Windows pour accéder aux "Connexions réseau" de votre ordinateur et définir l'adresse IP. Sous Windows 10/11 utilisez le raccourci clavier en combinant les touches clavier "Touche Windows” + "R" pour ouvrir la boîte de dialogue "Exécuter". Tapez "ncpa.cpl" et cliquez sur "OK".

Double-cliquez sur l'adaptateur réseau connecté au sondeur (habituellement "Connexion au réseau local").

Remarque : si plusieurs zones de connexion (plusieurs cartes Ethernet) sont présentes sur le réseau et que vous ne savez pas quelle est la connexion qui est reliée au sondeur, vous pouvez déconnecter temporairement le câble Ethernet qui relie le sondeur à l'ordinateur et de repérer la croix rouge qui apparaît. Le câble qui a été déconnecté de l'ordinateur est ainsi repéré et indique la connexion qui doit être configurée.

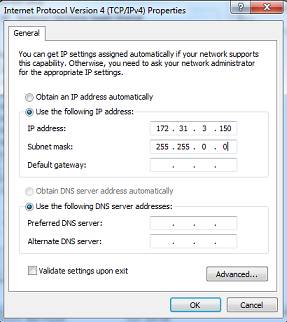

Sélectionnez "Propriétés" dans la fenêtre "État de la connexion Locale". Double cliquez sur “Internet Protocole Version 4 (TCP/IPv4)”. Utilisez l'adresse IP fixe 172.31.3.150 avec un masque de sous-réseau de 255.255.0.0 :

$C:\Users\TimeZero\Documents\My RoboHelp Projects\Nobeltec\Nobeltec TimeZero\!SSL!\Catch_Printed_Documentation\!doc_tmp_folder_0\Pictures\Installation\IP_Furuno.png$

Configuration du sondeur

IMPORTANT : Pour se connecter correctement à TIMEZERO, le logiciel interne à l'équipement du FCV1150 doit être en version v3.02 ou supérieur.

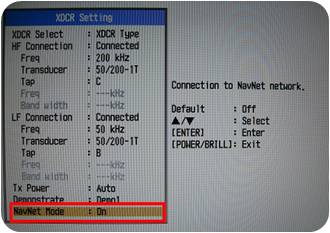

Assurez-vous que le FCV1150 est en mode "NavNet" (pour activer la connexion réseau du FCV1150). Pour accéder au menu de configuration, allumez le FCV1150 tout en appuyant sur la touche [MENU] :

Une fois le mode NavNet activé, redémarrez le FCV1150.

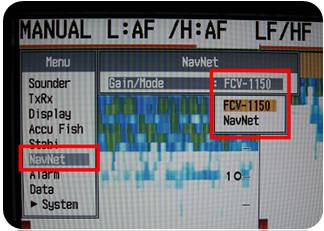

Le FCV1150 peut être utilisé en mode de contrôle "FCV1150" ou "NavNet". Ce paramètre peut être réglé à partir du menu "NavNet" :

Lorsque le FCV1150 est configuré en mode "NavNet", les boutons matériels situés sur la face avant du FCV1150 seront désactivés et TIMEZERO aura un contrôle total sur les différents réglages du sondeur (gain, mode, échelle, etc.). Lorsque le sondeur est configuré en mode "FCV1150", TIMEZERO ne pourra contrôler que l'échelle et le décalage du FCV1150 tous les autres contrôles tels que le gain et le mode devront être réglés à l'aide des boutons matériels du sondeur FCV1150 lui-même. La plupart des utilisateurs préfèrent utiliser le mode FCV1150 pour actionner les boutons de réglage du matériel.

Configurez tous les paramètres initiaux depuis le sondeur FCV1150 (référez-vous au guide d'installation du FCV1150).

Configuration dans TIMEZERO

Démarrez TIMEZERO en mode Navigation. Sélectionnez l'assistant de connexion dans le menu du bouton TIMEZERO et choisissez le "Mode Automatique". TIMEZERO détecte automatiquement la profondeur sur le réseau (donnée envoyée par le sondeur via le port NMEA connecté au réseau Ethernet).

Si le sondeur n'envoie pas les informations de profondeur lorsque vous utilisez la connexion automatique alors utilisez la connexion manuelle pour ajouter le port NMEA qui contient l'information de profondeur :

Sélectionnez "Configuration Manuelle du port" dans la fenêtre de l'assistant de connexion.
Sélectionnez "Ajouter/Configurer une connexion NavNet" et cliquez sur "NMEA & AIS"

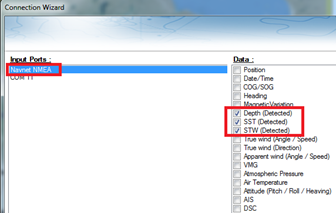

Vérifiez que la "Profondeur" est cochée dans la liste des données transmises depuis le port NavNet NMEA :

$C:\Users\TimeZero\Documents\My RoboHelp Projects\Nobeltec\Nobeltec TimeZero\!SSL!\Catch_Printed_Documentation\!doc_tmp_folder_0\Pictures\Installation\Sounder_NavNet.png$

Remarque : Si la sonde est équipée de capteurs qui mesurent la température et la vitesse, TIMEZERO recevra aussi l'information de la température à la surface de l'eau (SST) ainsi que la vitesse à la surface de l'eau (STW).

IMPORTANT : La résolution du sondeur peut être considérablement dégradée dans TIMEZERO si vous démarrez le logiciel alors que le mode d'affichage du FCV1150 est réglé sur "User 1" ou "User 2" (bouton sur le devant). Il est recommandé de régler le FCV1150 sur un mode d'affichage régulier (comme l'affichage simple ou double fréquence) au démarrage de TIMEZERO.

Réglages de la nature du fond (NMEA)

Le module "Dureté du fond" est requis pour accéder aux paramètres de configuration de la nature du fond dans TIMEZERO. Si le module "Sondeur" est déjà configuré, le module "Dureté du fond" est offert sans frais supplémentaire.

Comment se connecter

Les informations sur la dureté du fond sont envoyées sur NMEA0183 via un câble RS-422 (opto-isolé). Les données de dureté du fond ne sont pas envoyées sur Ethernet avec le FCV1150. Il est important de sélectionner le port com approprié dans TIMEZERO pour la profondeur et la dureté dans le cas où il y a plusieurs sondeurs à bord.

Remarque : La dureté du fond nécessite la version logiciel v4.03 pour le firmware du sondeur. Vous pouvez relever la version logiciel du sondeur au démarrage. Pour mettre à jour le firmware du sondeur, veuillez contacter votre revendeur Furuno.

Exigences requises pour la sonde

La sortie de la dureté du fond a été officiellement testée avec la sonde CA 1T 50k/200k. Bien qu'elle puisse produire certaines informations avec d'autres sondes, il est nécessaire de sélectionner la sonde nommée. La sortie de dureté ne fonctionnera pas avec une entrée de fréquence manuelle.

Pour définir les paramètres de la sonde sur le FCV1150, maintenez enfoncées les touches [POWER] et [Menu], puis relâchez la touche [POWER] tout en continuant à maintenir enfoncée la touche [Menu] pour accéder au mode de configuration XDR. Assurez-vous que les sondes portant les bons noms sont sélectionnées. Redémarrez le sondeur pour enregistrer les paramètres.

Configuration initiale

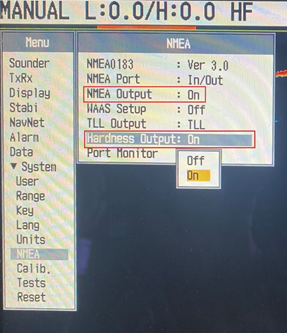

Assurez-vous que la phrase sur la dureté du fond est activée dans le menu :

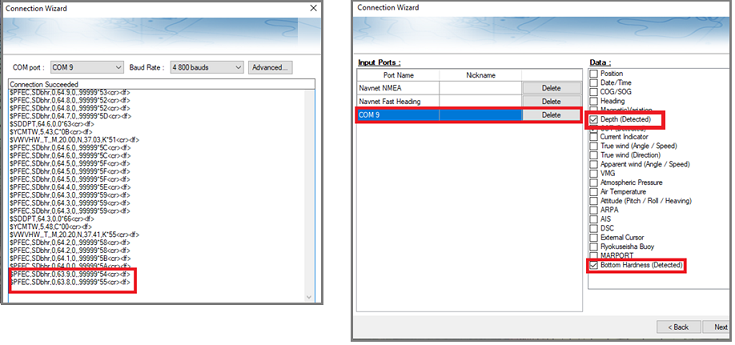

Connectez le sondeur à TIMEZERO via le port COM série (RS232) et ouvrez l'assistant de connexion. Ajoutez une nouvelle entrée et vérifiez que la phrase $PFEC,SDbhr (donnée sur la dureté du fond) est affichée parmi les phrases reçues :

Nous vous recommandons de sélectionner à la fois "Dureté du fond" et "Profondeur" sur le port COM et de définir cette source de profondeur comme maître (sur la page suivante de l'assistant de connexion). Après avoir fermé l'assistant de connexion, vous devriez voir la "Nature du fond" dans TIMEZERO (reportez-vous au chapitre de la Dureté du fond pour plus d'informations).

Recommandations

Nous vous recommandons de choisir une fréquence par zone de profondeur :

En mode HF, le sondeur utilise la Haute Fréquence pour la dureté du fond.
En mode BF, le sondeur utilise la basse fréquence pour la dureté du fond.
En mode double fréquence, le sondeur utilise les basses fréquences pour la dureté du fond.

Nous vous recommandons de désactiver la fonction "Auto-power" (la puissance automatique varie en fonction de la profondeur et donc des valeurs de dureté). Nous vous recommandons également de régler la vitesse de transmission. Pour la configuration initiale commencez avec une puissance réglée à 10 et une vitesse de transmission (TX) réglée à 20.

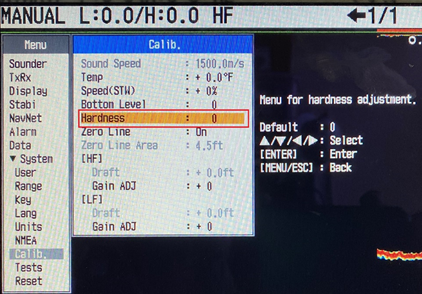

Le décalage de la dureté vous permet d'augmenter ou de diminuer la valeur minimale ou maximale envoyée par le sondeur. C'est utile si le sondeur indique des chiffres proches de 0 ou 100, car toute mesure de dureté supérieure ou inférieure à ces chiffres sera ignorée :

Notez qu'après avoir réglé le décalage de la dureté, nous vous recommandons d'effacer les données précédemment enregistrées.
