Connecter et régler les instruments

TIMEZERO est compatible avec une large gamme d'instruments embarqués sur votre bateau. Le GPS est l'instrument de base couramment utilisé mais vous pouvez compléter l'information dans TIMEZERO en connectant d'autres instruments pouvant fournir de l'information à votre TIMEZERO, tels que le sondeur acoustique de profondeur, les capteurs de vitesse de courant et de vent et les récepteurs AIS.

Tous ces instruments peuvent être connectés à un ordinateur utilisant l'interface NMEA0183 (port série) ou le réseau (si vous utilisez un système Furuno NavNet MFD ou du matériel Ethernet) ou le réseau NMEA2000 (avec l'utilisation d'une passerelle de type Actisence NGT-1 USB).

• Port série : les ports série des ordinateurs PC compatibles, ainsi que ceux des cartes internes PCI, acceptent généralement la norme RS 232, standard souvent utilisé dans l’industrie maritime. Ils permettent donc de connecter à TIMEZERO la plupart des positionneurs et des équipements existants du marché.

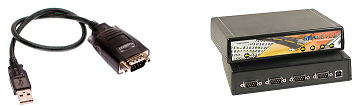

• Adaptateur Port USB - série : cet adaptateur est nécessaire dans les cas des ordinateurs récents (en particulier pour les ordinateurs portables) qui ne sont équipés que de port USB (n’hésitez pas à contacter votre revendeur pour plus d’informations sur ce type d’équipement).

  IMPORTANT : Vous devez installer le pilote de l'adaptateur USB avant de connecter le câble de l'adaptateur à l'ordinateur !

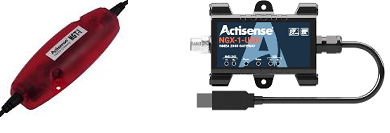

• Passerelle Actisence NGT-1-USB (ancienne version) & NGX-1-USB (nouvelle version) : les passerelles Actisence NGT-1-USB et NGX-1-USB sont des adaptateurs USB bidirectionnel qui permet à TIMEZERO de recevoir les données provenant d'un bus NMEA2000 ou les données de navigation en sortie d'un autopilote.

  IMPORTANT : Avant de connecter la passerelle Actisence NGT-1-USB ou NGX-1-USB, vérifiez que vous avez installé le pilote (driver) USB correspondant ! Notez également que TIMEZERO n'est PAS compatible avec les passerelles Actisense NGT-1-ISO et NGX-1-ISO qui utilisent une connexion série.

• L'antenne GPS USB active (telle que la "USB GPS 9P") est un moyen facile de fournir la position du bateau au logiciel.


  IMPORTANT : Assurez-vous dans un Premier temps que vous avez bien installé le driver USB du GPS AVANT de connecter le câble USB du GPS à votre ordinateur.

• Réseau Ethernet : si votre bateau est équipé d'un matériel embarqué NavNet de la série "afficheur de cartes Furuno" (NavNet1, NavNetVx2, NavNet 3D) ou "récepteur AIS" (F30 AIS, FA50 AIS), votre ordinateur peut être connecté au réseau NavNet à l'aide d'un câble Ethernet. Vous pouvez dans ce cas assigner une adresse IP à l'ordinateur connecté au réseau Ethernet du type 172.31.3.50 avec pour masque de sous-réseau 255.255.0.0.


  Vous pouvez aussi utiliser un routeur Ethernet NMEA0183 ou une connexion WIFI NMEA0183 (cf. connexion UDP / TCP).

Configuration automatique des instruments dans TIMEZERO

TIMEZERO détecte automatiquement tous les équipements connectés à l'ordinateur. Pour accéder à cette fonctionnalité, démarrez TIMEZERO en mode Navigation pour activer les connexions des capteurs et des instruments. Accédez ensuite à l'Assistant de connexion des instruments :

• Cliquez sur le bouton TIMEZERO situé en haut à gauche de l'écran.

• Cliquez sur "Assistant de connexion".

• Choisissez l'option "Configuration automatique" et cliquez sur "Suivant".

• Suivez les instructions affichées à l'écran.

Conseil : Pour plus d'informations sur la connexion des instruments reportez-vous au chapitre "Assistant de connexion".

Remarque : L'option "Assistant de connexion" n'est pas disponible si vous êtes en mode "A TERRE".
