Smart Radar

TIMEZERO doit être configuré avec le Module Radar Furuno pour bénéficier de cette fonctionnalité.

Le mode Smart Radar utilise les informations des cartes vectorielles et de l'AIS pour différencier les échos radar, vous permettant ainsi de vous concentrer sur les "objets non identifiés" et d'améliorer la connaissance de la situation.

L'objectif du Smart radar est d'améliorer la capacité à distinguer les échos radar générés par des objets non cartographiés ou non identifiés (cibles, obstacles non cartographiés, etc.) en atténuant ou en changeant la couleur des échos radar causés par la terre, les bouées/balises flottantes et les cibles AIS.

Affichage Smart Radar

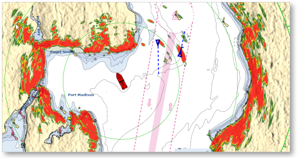

Cliquez sur le bouton Calques et sélectionnez l'option "Smart Radar" pour activer/désactiver le mode Smart Radar ou sélectionnez-le dans la NavData "Contrôle radar avancé" :


Options Smart Radar

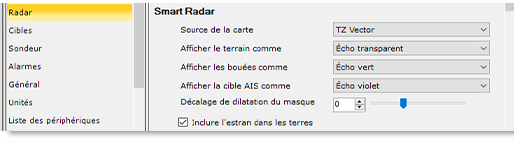

L'affichage du radar peut être réglé à partir de la section Smart Radar des options RADAR :

Source de la carte

Vous pouvez sélectionner la source cartographique qui sera utilisée pour l'analyse de l'écho radar à partir des cartes vectorielles installées dans TIMEZERO.

Pour cela, sélectionnez le type de carte dans le menu déroulant "Source de la carte".

Afficher le terrain comme

Pour accentuer la distinction entre les zones terrestres et les autres objets, vous pouvez modifier la couleur ou atténuer les échos correspondant aux zones terrestres.

Utilisez le menu déroulant "Afficher le terrain comme" pour afficher des échos radar sur les zones terrestres dans l'une des couleurs suivantes : Bleu, Violet, Vert, Transparent.

Echo Smart Radar bleu

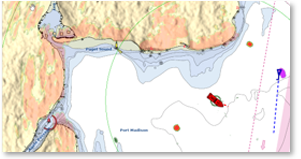

Echo Smart Radar transparent

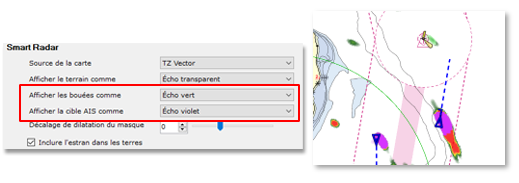

Afficher les bouées & cibles AIS comme

Pour identifier clairement les échos des bouées ou des cibles AIS, les couleurs associées peuvent être personnalisées.

Sélectionnez la couleur à appliquer, Bleu, Violet, Vert ou Transparent Echo dans le menu déroulant correspondant :

Décalage de dilatation du masque

Lorsque le mode Smart Radar est activé, TIMEZERO crée un "masque" couvrant les zones terrestres, les bouées et les cibles AIS, conçu pour résoudre le problème d'imprécision du radar (les échos sont toujours plus grands que l'objet en dessous). Cette expansion varie en fonction de la portée du radar. Vous pouvez ajuster cet étirement en fonction de la taille de votre antenne radar de -50 % à 100 % à l'aide du curseur "Décalage de dilatation du masque".

Remarque : Avec de grandes antennes radar, nous vous recommandons de réduire le "décalage de dilatation du masque", et, inversement de l'augmenter pour les petits dômes.

Inclure l'estran dans les terres

Par défaut, l'estran (zone de marée) est inclus dans le masque de "Terrain"

Remarque : Le mode Smart Radar est exclusif avec la fonction "Target Analyzer". Lorsque la fonction "Target Analyser" est activée (localement ou à distance par un autre TZ/MFD sur le réseau local), le mode Smart radar est automatiquement désactivé.
