Mode d'affichage du Sondeur

TIMEZERO doit être configuré avec le module Sondeur (Furuno) pour accéder aux fonctions du sondeur et du mode de recherche de poissons (Fish Finder).

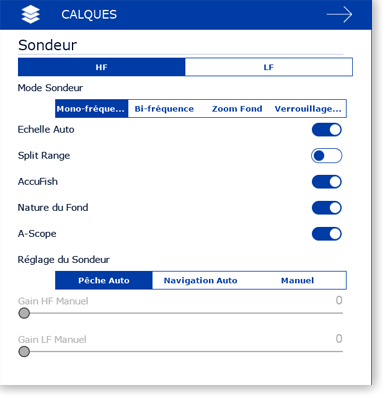

 Pour changer de mode d'affichage dans l'espace de travail sondeur, cliquez sur le bouton "Calques" :

Mode Mono-Fréquence

Le mode de Mono-fréquence affiche l'échogramme en basse fréquence (LF) ou en haute fréquence (HF) sur tout l'écran.

Le sondeur utilise des impulsions ultrasoniques pour détecter les conditions sous-marines. Ces informations sont transmises sous forme de fréquences. Plus la fréquence d'impulsion est basse, plus la zone de détection est large et peut atteindre de plus grande profondeur. Utilisez la basse fréquence pour une recherche globale et pour explorer les fonds marins. Plus la fréquence d'impulsion est haute, meilleure sera la résolution de l'image mais vous ne pourrez pas aller aussi loin qu'une basse fréquence. Utilisez la haute fréquence pour inspecter un banc de poissons :



Conseil : Vous pouvez passer de la basse à la haute fréquence en cliquant directement sur LF ou HF dans la légende des fréquences en bas à gauche de l'écran :

Mode bi-fréquence

L’affichage bi-fréquence divise l'écran du sondeur en deux et vous permet de voir deux images simultanément en LF et HF. Vous pouvez utiliser le mode d'affichage bi-fréquence pour comparer la même image à deux fréquences différentes.

Pour inverser l'affichage dans les fenêtres, cliquez sur "HF / LF" dans la légende du sondeur en bas à gauche de l'écran.

Mode zoom fond

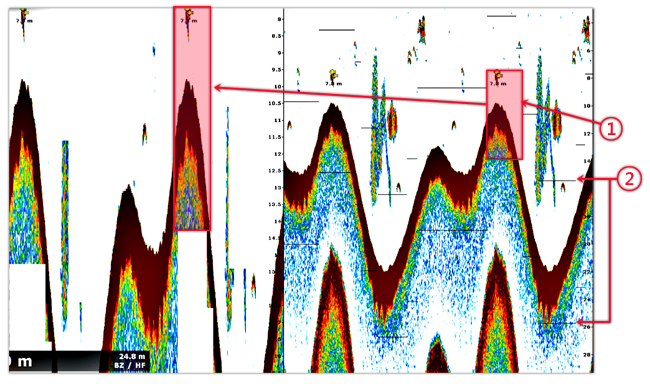

Lorsque le mode "Zoom fond" est sélectionné, l'affichage du sondeur est divisé en deux. Le côté gauche contient l'affichage du zoom du fond tandis que le côté droit continue d'afficher les données normales du sondeur. La fonction de zoom du fond fait en sorte que le fond, lorsqu'il est détecté soit dessiné plus grand (1). Les lignes de référence, ou marqueurs de zoom, sur le côté droit de l'écran (2), vous permettent de voir la zone de l'écho qui est agrandie :

La taille de la zone de la fenêtre de zoom peut être ajustée en modifiant le paramètre "Ampleur de la fenêtre de zoom" dans les options du "Sondeur" de TIMEZERO. Le centrage de la fenêtre de zoom peut être décalé sur le fond en ajustant le paramètre "Position de l'écho du fond" dans les options du "Sondeur" de TIMEZERO.

Le zoom peut fonctionner sur l'image haute fréquence (HF) ou basse fréquence (LF).

Ce mode d'affichage est utile pour se concentrer sur une pêche de fond.

Mode verrouillage fond (détection de fond)

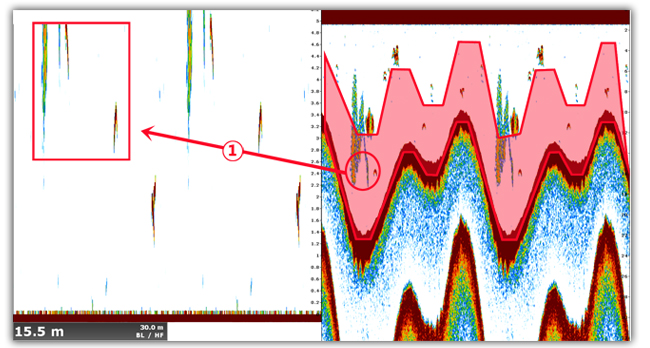

Le mode Verrouillage du fond présente une vue intéressante des retours du sondeur. Le fond de la mer est aplati dans cette vue, ce qui permet de comprendre facilement à quelle distance un poisson ou un autre écho se trouve au-dessus du fond de la mer :

La "taille de la fenêtre de Zoom du fond" s'ajuste en agissant sur ce paramètre dans les options du "Sondeur" de TIMEZERO.

Nature du fond

Cette fonction est uniquement disponible avec les sondeurs BBDS1, DFF1-UHD et TZT2/3 lorsqu'ils sont utilisés avec des transducteurs sélectionnés. Veuillez contacter votre revendeur Furuno pour obtenir des informations sur la compatibilité des transducteurs (sondes).

Certains sondeurs Ethernet Furuno possèdent une fonction de classification du fond qui détermine la structure du fond et la classe parmi les catégories suivantes : Boue, Sable, Gravier et Roche. Cela se fait automatiquement en analysant les caractéristiques de l'écho des composants du fond, comme la taille des particules et la dureté.

Pour afficher la fenêtre de la "Nature du fond" en dessous de l’échogramme dans l’espace sondeur, sélectionnez "Nature du fond" en cliquant sur le bouton Calques. Le sondeur lance une analyse du fond marin et renvoie les composants de sa structure avec la probabilité de détection. TIMEZERO affiche ces informations de différentes manières.

Remarque : Lorsque vous affichez la Nature du fond, le sondeur passe en mode automatique "Auto Range" (vous ne pouvez plus régler manuellement l'échelle ou le gain). Le sondeur passe également en mode Bi-fréquence pour obtenir le maximum d'informations sur le fond.

Le mode "Aquarium" :

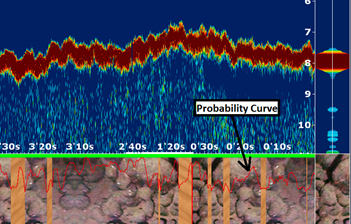

Le mode "Aquarium" s'affiche automatiquement au bas de l'échogramme du sondeur lorsque l'option "Nature du fond" est activée. En plus de fournir des informations sur la discrimination du fond, le sondeur envoie également la probabilité de discrimination, qui vous indique la fiabilité des données dans des zones spécifiques. La courbe de probabilité (ligne rouge) montre la fiabilité de l'analyse des composants (plus le niveau de confiance est élevé, plus la présence de données est fiable).

Les différentes textures du mode "Aquarium" sont les suivantes :

ACCU-Fish

La fonction ACCU-FISH® estime la taille de chaque poisson détecté et affiche un symbole de poisson et la valeur de profondeur ou la taille du poisson. La fonction ACCU-FISH® nécessite que TIMEZERO soit connecté à un Sondeur Réseau de la série BBDS1 et DFF équipé d'un capteur spécifique approprié. La fonction ACCU-FISH est une aide essentielle pour les débutants qui souhaitent identifier les cibles de poissons à l'écran pour une première expérience de pêche.

Lorsque la fonction "Accu-Fish" est sélectionné dans le menu des "Calques", des icônes de poisson s'affichent sur l'échogramme du sondeur et sur la carte. Vous pouvez modifier les icônes de poisson (off, solide, rayé, cercle ou carré) et l'étiquette d'information (pour la profondeur de détection ou la taille du poisson) dans les options Sondeur de TIMEZERO.



Notez que les icônes ACCU-Fish ne sont que temporaires et disparaissent de la carte et de la fenêtre du sondeur après 2 minutes. Si vous souhaitez marquer cet endroit de façon permanente, ajoutez une marque en double cliquant sur l'icône du poisson, ou faites un clic droit sur l'icône du poisson affiché sur la carte et de sélectionnez "Créer une marque" dans le menu contextuel.

Remarque : Lorsque la fonction ACCU-Fish est activée le sondeur passe automatiquement en mode Bi-fréquence.

Mode échelle auto

Lorsque le mode "Échelle Auto" est sélectionné, la portée du sondeur s'ajuste automatiquement en fonction de la profondeur. Notez que, si le sondeur perd le fond, la l'échelle de profondeur passe automatiquement en revue toutes les valeurs jusqu'à ce qu'une bonne profondeur de fond soit à nouveau trouvée. Dans certains cas, (lorsque le fond disparaît parce que le bateau se déplace à grande vitesse), il est recommandé de désactiver le mode "Échelle Auto" pour éviter que le sondeur passe en revue toute les échelles.
