Espace de travail du Sondeur

TIMEZERO doit être configuré avec le Module Sondeur (Furuno) pour accéder aux fonctions du sondeur ou de recherche de poissons.

Aperçu de l'espace de travail du sondeur

L'espace de travail Sondeur donne accès aux différentes fonctions indiquées ci-dessous :


  1. Echogramme du sondeur : L'échogramme du sondeur se déplace de droite à gauche. L'écho le plus à droite sur l'écran représente les retours en temps réel (ce qui est capté par le transducteur sous votre bateau).

  2. Affichage A-scope :L'écho A-scope affiche une vue agrandie du dernier écho renvoyé. Ces échos sont également dessinés proportionnellement à l'échelle, où les retours les plus forts sont aussi les plus grands.

  3. Icône de l'ACCU-Fish : La fonction ACCU-Fish du sondeur peut être utilisée pour afficher une icône de poisson indivuelle lorsque les échos de poisson sont détectés. Cette fonction est particulièrement utile aux débutants pour identifier les cibles de poissons sur l'écran, pour une expérience de pêche plus amusante. Notez que cette fonction n'est pas disponible avec le sondeur FCV1150.

  4. Barre d'outils : contient les outils pour modifier l'échelle de l'écho R+ (dézoomer) et  R- (zoomer).

  5. Affichage de la classification des fonds marins : cette fonction est disponible uniquement avec les sondeurs BBDS1 ou DFF1-UHD.

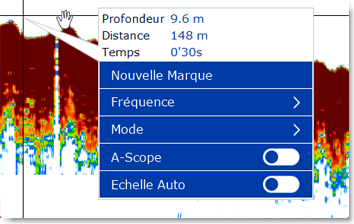

Notez que si vous cliquez n'importe où dans la fenêtre de l'échogramme, un menu contextuel apparaît et vous permet de sélectionner les actions suivantes :

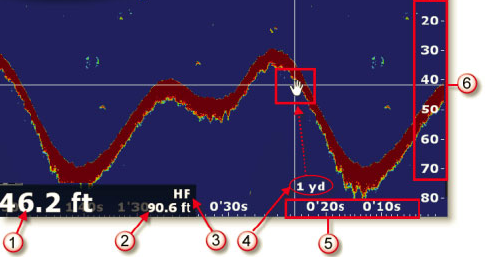

  1. Indication de la profondeur : affichage de la profondeur envoyée par le sondeur dans TIMEZERO

  2. Échelle de profondeur : Détection de la profondeur maximale par le sondeur.  l'échelle de profondeur peut être réglée à l'aide des outils   (Range+) ou (Range-) de la barre d'outils.

  3. Fréquence : Correspond au mode de fréquence actuellement sélectionné, affiche HF (haute fréquence) ou LF (basse fréquence).

  4. Profondeur indiquée : Lorsque vous déplacez le curseur (Main), une étiquette s'affiche et indique la profondeur sous votre bateau en temps réel.

  5. Échelle horizontale : Echelle de temps des échos passés (historique des échos)

  6. Échelle verticale : Echelle de profondeur

Historique des échos du sondeur

TIMEZERO est capable d'enregistrer l'historique de l'écho du sondeur. Pour afficher l'historique de l'écho du sondeur, cliquez et maintenez le bouton de la souris enfoncé et faites glisser l'image de l'échogramme vers la droite. Vous pouvez aussi utiliser les flèches gauche et droite du clavier pour déplacer l'image de l'échogramme. L'historique de l'échogramme est automatiquement mis à l'échelle de la taille affichée à l'écran afin que vous puissiez voir l'intégralité de l'écho sans avoir à modifier son échelle à l'écran.

Remarque : La durée de l'enregistrement de l'historique de l'échogramme dans TIMEZERO varie en fonction des données de profondeur. En eau peu profonde, TIMEZERO peut enregistrer environ 1 heure. En eau profonde, l'historique des données de profondeur peut durer jusqu'à 5 heures.

Notez que lorsque vous affichez l'historique de l'écho, le défilement de l'échogramme est arrêté. Pour revenir à la position actuelle (pour relancer le défilement de l'affichage de l'échogramme), cliquez et faites glisser le curseur vers la gauche à l'extrémité de l'écran ou cliquez sur le bouton "Centrer sur". Vous pouvez cliquer n'importe où sur l'historique des échos du sondeur et sélectionner "Temps Réel".

Remarque : Après 5 minutes, le sondeur repasse automatiquement en mode "Temps réel".

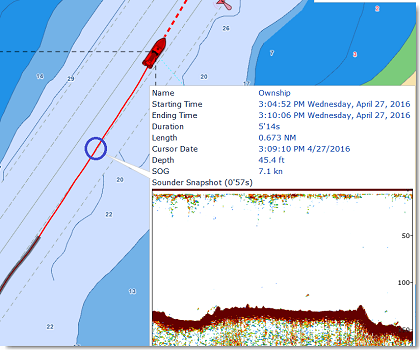

L'historique des échos du sondeur est affiché dans l'étiquette d'information lorsque vous déplacez le curseur le long de la trace active sur la carte :

Notez que l'historique de l'écho du sondeur n'apparaît dans l'étiquette d'information de la trace uniquement si les informations ont été enregistrées dans la trace active. Si vous stopper l'enregistrement de la trace alors vous perdez les données de profondeur ainsi que les informations de l'historique des échos du sondeur.

Geolocalisation

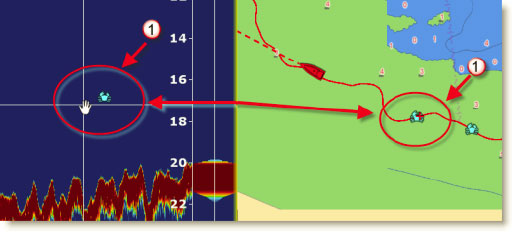

TIMEZERO vous permet d'associer tous les points d'enregistrement du sondeur à une position Lat/Lon. Cette fonction vous permet de localiser le curseur à la fois le long de l'échogramme dans la fenêtre Sondeur et le long de la trace sur la carte. Le double espace de travail "Sondeur & Navigation" est utile pour géolocaliser des objets qui étaient initialement marqués dans la fenêtre Sondeur. Les déplacements du curseur de la souris le long de l'écho dans la fenêtre sondeur sont repérés simultanément par un curseur virtuel (représenté par une croix) sur la carte et permettent ainsi de localiser la position de n'importe quel écho sur la carte. Comme le montre l'exemple ci-dessous, la marque indiquée par (1) dans la fenêtre de l'écho sondeur est simultanément localisée sur la carte en vue 2D, ce qui permet de trouver facilement sa position sur la carte par rapport à la position de votre bateau :

La marque qui a été saisie apparaît le long de la trace active sur la carte à la même position et contient l'information de profondeur au moment de la saisie.

Affichage du "A-scope"

La fenêtre "A-scope" apparaît sur le côté droit de l'écran lorsque vous sélectionnez "A-scope" dans le menu des Calques. Cet affichage est la représentation "Oscilloscope" du signal courant, affichant les échos à chaque transmission avec des amplitudes et des tons de couleurs proportionnels à leur intensité. L'affichage A-scope est utilisé pour estimer les espèces de poissons et la composition des fonds marins.



  1. Les échos faibles (Poisson ou bruit)

  2. Les échos forts qui se détachent du fond correspondent à des bancs de poissons.

  3. Échos forts correspondant au fond de la mer.

Remarque : Vous pouvez régler l'animation de l'écho du A-scope en prolongeant sa durée d'affichage de quelques secondes. Pour activer cette option, vous devez cocher la case "Rémanence de l'écho A-scope" dans les options "Sondeur" de TIMEZERO.
