Supprimer des données PBG

Cette fonction n'est disponible que si TIMEZERO est configuré avec le module "PBG".

Parfois le sondeur peut envoyer de fausses valeurs de profondeur. Si les filtres PBG n'ont pas rejeté certaines valeurs de profondeur (ou si les fonctions de filtrage ont été désactivées), vous pouvez supprimer les points indésirables de l'enregistrement plus tard. Notez que vous devez arrêter l'enregistrement des données PBG, cliquez sur l'outil PBG dans la barre d'outils pour le désactiver.

Remarque : Vous ne pouvez pas supprimer les points de profondeur issues de la cartographie bathy ou ceux qui appartiennent à une base de données 3D importée d'une source externe.

Nettoyer automatiquement l'ensemble de la base de données

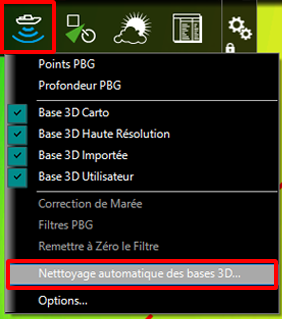

Une nouvelle option de nettoyage automatique est disponible dans le menu "PBG" du ruban :

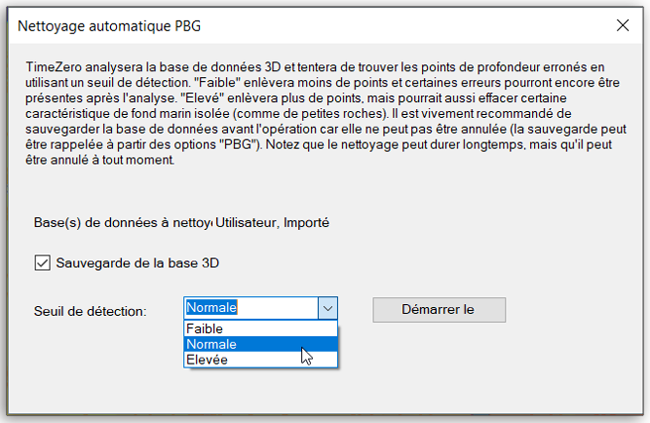

Lorsque cette fonction est activée, une fenêtre apparaît à l'écran. Vous pouvez lancer la procédure qui détecte et efface automatiquement tous les points de profondeur qui sont suspects (sur la base d'un analyse statistique) et selon le seuil de détection choisi :

  • Faible
  • Normal (sélectionné par défaut)
  • Élevé


Notez que la procédure de nettoyage fonctionne sur la base de données 3D utilisateur ou la base de données 3D importée ou les deux à la fois, selon les bases de données 3D actuellement sélectionnées dans le menu PBG du ruban.

Plus le niveau de détection est élevé, plus le risque de supprimer des points existants isolés augmente. Lorsque vous choisissez un niveau de détection faible, certains points erronés peuvent échapper au nettoyage et rester dans la base de données une fois la procédure terminée. Le niveau de détection par défaut "Normal" par défaut devrait être suffisant pour supprimer toutes les principales valeurs de profondeur erronées tout en conservant intactes les caractéristiques des points isolés du fond marin.

Important : Vous ne pouvez pas utiliser le bouton d'annulation pendant ou après la procédure de nettoyage, c'est pourquoi nous vous conseillons de cocher l'option "Sauvegarde de la base 3D" avant de lancer la procédure. Si vous n'êtes pas satisfait du nettoyage et que vous voulez revenir en arrière, il est toujours temps de rappeler la sauvegarde de vos données à partir des options PBG de TIMEZERO en cliquant sur le bouton "Rappel des bases PBG mono-faisceaux & DFF3D".

Pendant le processus de nettoyage, TIMEZERO centre la carte sur le changement en cours pour permettre une analyse immédiate.
Selon la taille de la base de données PBG, la procédure peut prendre beaucoup de temps, mais vous pouvez l'interrompre à tout moment.

Supprimer les données de profondeur erronées

  • Sélectionnez l'espace de travail Navigation

  • Activez l'affichage en cliquant sur "Points PBG" dans le menu "PBG" du ruban et choisissez "Profondeur en couleur" dans le menu "Carte" du ruban. Cela permet de localiser plus facilement des valeurs de profondeur sur la carte.

  • Zoomer au niveau de la zone d'observation sur la carte pour mieux voir les points que vous voulez supprimer.

  • Cliquez sur l'outil "Supprimer des points PBG" dans la barre d'outils

Remarque : Si vous ne voyez pas l'outil pour "Supprimer les points PBG" dans la barre d'outils cliquez  sur le bouton de configuration de la palette et sélectionnez l'outil.

IMPORTANT :

Pour pouvoir sélectionner l'outil "Supprimer les points PBG", vous devez interrompre l'acquisition des données de profondeurs en cliquant sur l'outil PBG (pour désactiver l'enregistrement PBG).
      - Cliquez sur l'outil et maintenez le bouton de la souris enfoncé en vous déplaçant sur la carte pour délimiter les zones de points PBG
      - Les points seront supprimés dès que vous relâchez le bouton de la souris.

Remarque : En cas d'erreur vous pouvez toujours revenir en arrière en cliquant sur la flèche "Annuler" située dans le coin supérieur gauche à côté du bouton.

Conseil : Si en zoomant suffisamment vous apercevez un point erroné, vous pouvez le supprimer simplement en cliquant dessus au lieu de l'entourer avec l'outil "Supprimer des points PBG".

Supprimer les données de profondeur erronées automatiquement ou en fonction d'une plage de valeurs d'exclusion

TIMEZERO peut évaluer et détecter les points de profondeur erronés en effectuant une analyse statistique sur une petite zone (par exemple, l'emplacement sélectionné sur l'écran). Vous pouvez aussi filtrer et supprimer plusieurs points à la fois qui se trouvent en dehors d'une plage spécifique de valeurs de profondeur acceptables.

  • Sélectionnez l'espace de travail "Navigation"

  • Activer l'option "Bathymétrie" dans le menu Carte du ruban pour afficher les données de profondeur en couleur. Cela permet de repérer facilement les valeurs erronées sur la carte par rapport aux données environnantes.

  • Zoomez suffisamment pour pouvoir localiser plus facilement les points d'acquisition PBG à l'écran.

  • Double-cliquez sur l'outil "Supprimer des points PBG" dans la barre d'outils.

  • Selon vos préférences, supprimez les points PBG en utilisant l'analyse statistique" (sélectionnée par défaut) ou en sélectionnant une plage de données de profondeur spécifique (comprises dans un intervalle de profondeur défini).

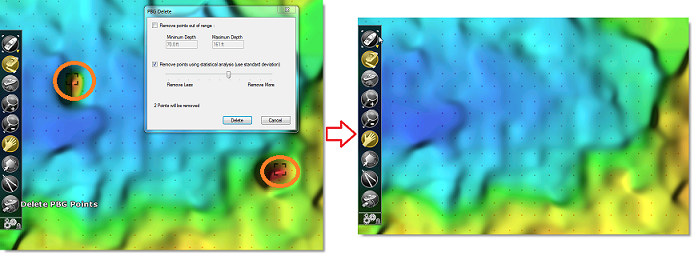

Si vous avez choisi de supprimer automatiquement les données de profondeur erronées, la barre de défilement vous permet de définir la tolérance d'erreur. Déplacez le curseur le long de la barre de défilement jusqu'à ce que tous les points erronés soient sélectionnés sur la carte et cliquez sur Supprimer :

Si vous avez choisi de supprimer les données de profondeur qui se trouvent en dehors de l'intervalle de données de profondeur. Vous devez définir les valeurs extrêmes de cet intervalle pour permettre à TIMEZERO de rejeter toutes les données en cours d'acquisition qui se trouvent en dehors des limites. Cette option supprime toutes les données extrêmes représentées par les pics de données affichés en mode 3D à l'écran.

Conseil : Par défaut, lorsque la fenêtre "Effacement PBG" s'ouvre, l'intervalle de profondeur est initialisé avec les valeurs min / max de l'échelle d'ombrage des données de profondeur. Vous pouvez donc régler l'ombrage pour que seules les données de profondeur correctes apparaissent en couleur, puis si vous activez la fenêtre "Effacement PBG", tous les points situés en dehors de l'intervalle sont automatiquement sélectionnés à l'écran.

Remarque : Vous pouvez annuler vos actions en cliquant sur la flèche du bouton d'annulation située en haut à gauche de l'écran dans l'entête de l'interface utilisateur de TIMEZERO.
