Comment envoyer un Ping

Ping d'un périphérique réseau

Pour vérifier la connexion entre votre ordinateur et un équipement connecté sur le réseau Ethernet (Sondeur, Radar, ...), vous pouvez utiliser la commande ping de l'adresse IP de cet équipement.

Ouvrez le terminal (Invite de commandes) de votre ordinateur. Sous Windows 10/11, utilisez le raccourci clavier "Touche Windows" + "R" pour ouvrir la boîte de dialogue "Exécuter". Tapez "cmd" et cliquez sur "OK" :

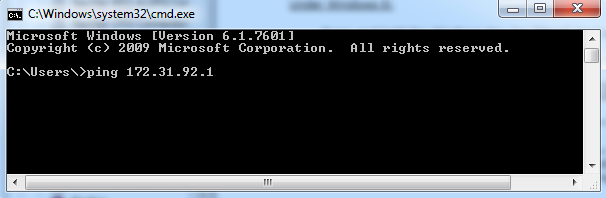

Dès que l'invite de commande apparaît, tapez "ping 172.31.92.1" (remplacez "172.31.92.1" par l'adresse IP du matériel à détecter sur le réseau) :

DOS commande

Remarque : ne pas saisir de 0 en début d'octet dans l'adresse IP. Par exemple, ne tapez pas "ping 172.031.092.001"

Si le résultat est Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), la communication avec le matériel connecté sur réseau Ethernet est établie.

Si le résultat est Packets: Sent = 4, Received = 0, Lost = 4 (100% loss) ou si une erreur est retournée, ceci indique un problème soit sur la configuration de l'adresse IP du PC soit avec le câble de connexion. Vérifiez que l'adresse IP a été correctement saisie et que le câble est bien connecté à l'interface réseau. Si votre PC est connecté à un routeur (HUB), assurez-vous que la "lumière verte" est allumée et clignote sur le câble Ethernet de votre matériel. Si le problème persiste, changez votre câble Ethernet.

Adresses IP Furuno communes :

Adresses IP Furuno statiques :

  • AIS FA30 = 172.31.24.2

  • AIS FA50 = 172.31.24.3

  • Weather BBWX1/ BBWX2 = 172.31.200.2

  • Sondeur DFF1 ou BBDS1 (quand les commutateurs sont sur les positions “Down – Up – Up – Down”) = 172.31.92.1

  • Sondeur DFF1-UHD (lorsque les commutateurs DIP 1 et 2 sont réglés sur OFF) = 172.31.92.2

  • Sondeur DFF3 (lorsque les positions 1 et 2 du commutateur sont sur ON) = 172.31.92.1

  • Sondeur FCV1150 = 172.31.92.20

  • Sondeur multifaisceaux DFF3D (lorsque les commutateurs DIP 1 et 2 sont réglés sur OFF) = 172.31.92.21

  • NavNet3D MFD maître = 172.31.100.254

  • Premier MFD NavNet TZtouch (TZT, TZT2, TZT3) sur le réseau = 172.31.252.1

  • Radar FAR2xx7 (réglé sur le radar 1 avec le commutateur S1#4 sur OFF pour le réseau de classe B) = 172.31.3.6

  • Radar FAR2xx7 (réglé sur le radar 2 avec le commutateur S1#4 sur OFF pour le réseau de classe B) = 172.31.3.7

  • Antenne radar FAR2xx8 (réseau de classe C par défaut) = 192.168.31.101

  • Antenne radar FAR3xxx (réseau de classe C par défaut) = 192.168.31.101

Adresses IP automatiques Furuno :

Les MFD et les radars DRS Furuno disposent d'un mécanisme "Auto-IP" qui attribue automatiquement une adresse IP à l'appareil dans une plage spécifique. Malheureusement, il n'est pas possible de prédire l'adresse IP exacte de ces appareils sans analyser le réseau à l'aide d'un outil tel que Wireshark. Vous trouverez ci-dessous la plage d'adresses IP utilisée par ces appareils :

  • NavNet TZtouch (TZT, TZT2, TZT3) = 172.31.252.x (le premier MFD du réseau doit toujours être 172.31.252.1)
  • DRS avec firmware v1.16 et supérieur = 172.31.253.x
  • DRS-NXT = 172.31.3.x
