PBG

Cette option n'est disponible que si TIMEZERO est configuré avec le module PBG.

Les options PBG permettent de configurer les différents paramètres qui seront utilisés lors de l'enregistrement de la profondeur et lors du rendu des données 3D Bathy sur votre écran.

Paramètres du sondeur multi-faisceaux

Ces paramètres ne sont disponibles que si un sondeur multifaisceaux a été configuré dans TIMEZERO (WASSP ou DFF-3D).

Résolution de la base de données (WASSP uniquement) : le paramètre de résolution de la base de données permet de sélectionner la résolution maximale qui sera utilisée pour enregistrer les données WASSP. Lorsqu'il est réglé sur le mode "Pêche", la résolution maximale est fixée à 30 cm. Lorsqu'il est réglé sur le mode "Surveillance", la résolution maximale est réglée sur 8 cm. Le mode "Surveillance" (Survey) est destiné à être utilisé en eaux peu profondes sur de petites zones et dans des situations spécifiques, tels que la surveillance d'un port, d'un chenal ou d'une épave. L'utilisation du mode "Surveillance" en eaux profondes sur de grandes zones peut générer des bases de données extrêmement volumineuses, qui risquent d'être corrompues si l'ordinateur n'est pas en mesure de traiter les données de manière efficace.
Niveau de lissage : le niveau de lissage ajuste le post-traitement TIMEZERO des données Multifaisceaux. Le lissage aidera à corriger les imprécisions d'humidité (petites erreurs) et améliorera le rendu des contours, en particulier avec les systèmes WASSP.

Remarque : avec le DFF3D, la largeur de la trace peut être utilisée à la place. Vous pouvez augmenter la largeur de la trace pour obtenir des contours plus lisses ou la diminuer pour obtenir une meilleure précision.

Filtre de qualité (DFF3D seulement) : lorsque cette option est activée, seuls les points de profondeur avec une grande certitude seront utilisés et enregistrés dans la base de données PBG. Il est fortement recommandé de laisser ce filtre activé.
Afficher l'emprise du multifaisceaux : Lorsque cette fonction est activée, le balayage du multifaisceau sera affichée sous le bateau représenté par un trait bleu lorsque le PBG est activé. Cela vous permet de voir où les points sont enregistrés.
Décalage de la base de données importée de la nature du fond (WASSP uniquement) : déplacez le curseur pour décaler les valeurs de rétrodiffusion qui sont stockées dans votre "Base de données de rétrodiffusion importée" (lorsque la rétrodiffusion est affichée et lorsque "Base de données 3D importée" est cochée à partir du bouton PBG). Cette fonction est utile si vous décidez de changer votre matériel WASSP (par exemple pour passer à la dernière génération de matériel) et de transférer vos "anciennes" données de rétrodiffusion de la base de données utilisateur à la base de données importée (pour les séparer des nouvelles données de rétrodiffusion). Ce curseur vous permettra de compenser les anciennes données et de les faire correspondre aux nouvelles données après avoir enregistré quelques données de rétrodiffusion avec le nouveau matériel. Veuillez contacter notre support technique pour transférer les anciennes données de rétrodiffusion (qui ont été générées avec l'ancienne version de WASSP) dans la base de données importée afin de les garder séparées des nouvelles données (et de pouvoir introduire un décalage).

Paramètres du sondeur mono-faisceau

Remarque : les paramètres suivants ne s'appliquent pas au traitement WASSP ou DFF3D. Pour régler les filtres d'un système WASSP (comme le décalage de la marée), utilisez les paramètres du processeur WASSP.

Correction de marée : option pour activer ou non la correction de la hauteur de la marée. Cliquez sur le bouton "Fixer la station de référence" pour choisir la marée de référence qui sera pris en compte pour filtrer les données PBG à l'enregistrement. Si vous choisissez le mode Automatique, la marée du port le plus proche de votre bateau, sera utilisée dans le calcul du filtre de correction de la marée sinon choisissez le mode Manuel pour désigner la station de référence dans la liste proposée.

Filtres PBG : pour activer ou non les filtres PBG ci-après.
Filtre de Qualité : Ce filtre est utilisé uniquement si c'est un sondeur Ethernet de la gamme FURUNO (DFF1, DFF3, DDF1-UHD, BBDS1 ou FCV1150) qui fournie la donnée de profondeur à TIMEZERO. Un protocole spécifique a été développé en collaboration avec Furuno pour stopper l'enregistrement des données PBG lorsque le sondeur a détecté que la valeur de profondeur est erronée. Il est recommandé de laisser la case cochée pour ce filtre.
Filtres de profondeur : ajuste les paramètres de profondeur minimum et maximum en fonction de vos zones de pêche. Le fait d'avoir ce filtre le plus "serré" possible permettra de s'assurer que le nombre maximum de données erronées sera rejeté.
Filtre de vitesse : Les performances du sondeur (capacité à restituer une bonne valeur de profondeur) diminuent avec la vitesse. La vitesse à laquelle le sondeur commence à perdre du fond varie selon le type de transducteur et son emplacement sur votre bateau. Ajustez ces filtres pour arrêter l'enregistrement de données 3D à la vitesse à laquelle le sondeur commence à envoyer des données peu fiables.
Cohérence avec l'enregistrement précédent : lorsque ce filtre est activé (en sélectionnant une valeur en %), le logiciel compare la dernière valeur enregistrée avec la valeur de profondeur actuelle envoyée par l'échosondeur. S'ils diffèrent de plus du pourcentage sélectionné, la profondeur est rejetée et n'est pas enregistrée dans la base de données 3D. Par exemple, lorsque ce filtre est réglé sur 20%, si la dernière valeur de profondeur enregistrée était 30m, la profondeur actuelle n'est enregistrée que si elle se situe entre 24m (100 - 20) et 37m (100 + 20).
Cohérence avec la base de Cartes 3D : Ce filtre fonctionne de la même manière que le filtre "Cohérence avec les données enregistrées précédemment", mais utilise les données des Cartes 3D disponibles dans TIMEZERO pour effectuer la comparaison (au lieu d'utiliser la dernière valeur enregistrée).
Rejet des valeurs identiques : lorsque ce filtre est activé, le logiciel commence à rejeter les données lorsque la même valeur de profondeur exacte est reçue plusieurs fois consécutivement. Ce filtre est très utile si vous avez un sondeur qui répète plusieurs fois la même valeur de profondeur lorsqu'il perd le fond. Ce filtre permet de limiter le nombre de valeurs constantes à enregistrer dans la base de données 3D PBG.

Paramètres trace PBG :

TIMEZERO enregistre les données de sondeur mono-faisceau sur une grille fixe avec une résolution de (1,5 m x 1,5 m) (à la latitude 45). Cependant, l'affichage d'une bande de seulement 1,5 mètres sur la carte n'est pas pratique pour la plupart des niveaux de zoom (trop restreints). Le réglage de la brosse (Brush), largeur de la trace permet d'étendre la couverture par interpolation des données de profondeur. Ainsi le rendu de la représentation des points de profondeur apparaît plus grande à l'écran aux endroits où il n'y a aucune donnée enregistrée.

Remarque : lorsque le sondeur utilisé est un multifaisceaux WASSP, la résolution est de 20 cm x 20 cm en version pêche et de 10 cm x 10 cm en version surveillance. Comme la bande est beaucoup plus grande que celle d'un sondeur de type mono-faisceau, les réglages des paramètres de l'épaisseur de la trace et de la netteté du terrain ne sont pas nécessaires. Les réglages de l'épaisseur de la trace (balayage de la brosse) et de la netteté du relief n'ont pas besoin d'être appliqué sur des données fournies par le WASSP (uniquement à utiliser pour les sondeurs de type mono-faisceau).

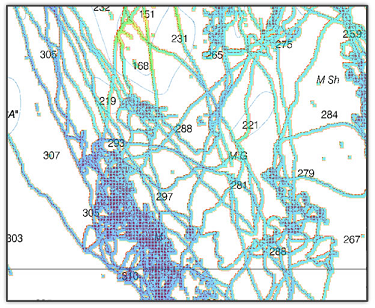

Exemple d'un passage Largeur minimale (chaque point de passage est visible individuellement):

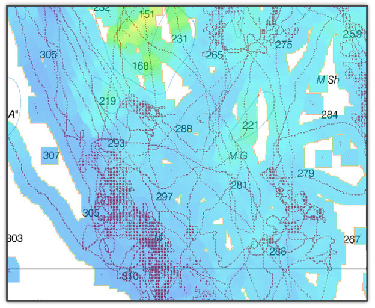

Exemple d'un passage Largeur moyenne (les trous sont presque comblés) :

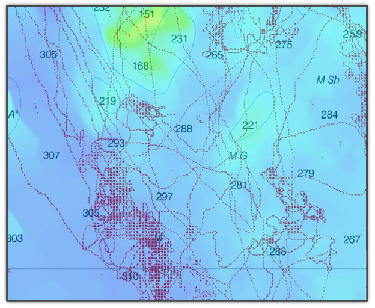

Exemple d'un passage Largeur étendue (la surface est entièrement recouverte avec l'interpolation des données) : 1000m
Une largeur comprise entre 100 et 300m est recommandée. Vous êtes libre d'expérimenter cette fonction qui peut s'appliquer à la fois sur les traces enregistrées dans la base. Cette fonction ne supprime en aucun cas les données de vos bases. Lorsque vous utilisez pour la première fois la fonction PBG, nous vous recommandons d'utiliser une largeur de trace très étendue.

Mode : lorsque le mode est sélectionné à "Dynamique" la taille de la trace varie automatiquement en fonction de l'échelle de la carte. Ce réglage est sélectionné par défaut et il comble les trous lorsque vous dézoomez la carte.

Taille : la barre de progression permet de régler la taille d'enregistrement de la trace (pinceau de la trace utilisé pour le mode dynamique).

Paramètres de la nature du fond :

Cette option n'est disponible que si TIMEZERO est configuré avec le Module Sondeur et que le matériel utilisé est un sondeur BBDS1 ou DFF1-UHD. Contactez un revendeur Furuno pour obtenir plus d'informations sur les sondeurs.

Un indice de confiance pour l'enregistrement de chaque point de donnée est déterminé lorsque TIMEZERO enregistre la dureté du fond. Vous pouvez appliquer un filtre pour n'afficher que les points de la classification des fonds marins qui sont au-dessus d'un certain indice de probabilité (indice de probabilité à définir entre 0 et 100). Cliquez sur le bouton "Définir la nature du fond" pour accéder au réglage de l'indice de probabilité minimum. Augmentez la valeur du filtre si vous souhaitez afficher sur la carte que les points dont l'indice de probabilité est très élevé.

Sauvegarder et reconstruire les bases de données PBG :

Sauvegarde des bases de données mono-faisceau & DFF3D : Ce bouton permet de sauvegarder les bases de données mono-faisceau et DFF-3D (utilisateur et importées). Vous ne pouvez sauvegarder qu'un seul ensemble de bases de données (la création d'une nouvelle sauvegarde effacera automatiquement la précédente).

Rappeler les bases de données mono-faisceaux & DFF3D : Ce bouton permet de remplacer les bases de données Single Beam et DFF-3D (utilisateur et importées) par les fichiers de sauvegarde. Notez que la date de la dernière sauvegarde sera indiquée juste en dessous de ce bouton.

IMPORTANT : La sauvegarde et le rappel ne fonctionnent pas sur les données WASSP.

Reconstruire toutes les bases de données PBG : Ce bouton ne doit être utilisé que sur instruction du support technique. En appuyant sur ce bouton, vous recompilerez l'ensemble de la base de données 3D utilisateur et la base de données 3D importée. Cela peut être utile lorsque des tuiles de données semblent manquer à l'écran à un certain niveau de zoom.
