Affichage du scan latéral

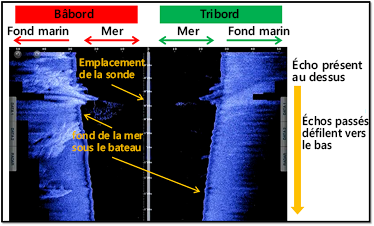

L'écran du Scan Latéral affiche une image brute générée à partir des données reçues par le Sondeur multifaisceaux. L'écran est divisé en deux fenêtres côte à côte avec les informations les plus récentes en haut de l'écran tandis que les plus anciennes sont en bas de l'écran. L'affichage de ces échos est similaire à celui de l'écran Sondeur, mais dans cette représentation les nouvelles données apparaissent en haut de l'écran et les anciennes disparaissent en bas. L'écho sur le côté gauche de la fenêtre du scan latéral affiche des échos reçus sur le côté bâbord, tandis que sur le côté droit de la fenêtre du scan latéral affichent les échos reçus sur le côté tribord :

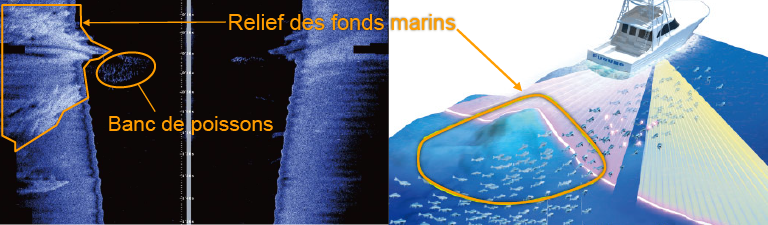

Par défaut, le Scan Latéral commence au centre du bateau et effectue des balayages latéraux à bâbord et à tribord. Le relief du fond marin apparaît à l'écran au fur et à mesure que l'image du scan latéral se déplace le long du fond. Les éléments, comme les roches, sont représentés par des traces blanches brillantes suivies d'une ombre. Un sol plus dur donne des retours forts (plus clair sur l'échelle de gris), alors qu'un sol boueux ou sablonneux fait apparaître des éléments d'ombre plus sombres.

Notez que vous pouvez créer une marque en double-cliquant sur l'image du scan latéral (ou en cliquant avec l'outil Marque de la barre d'outils), mais l'emplacement de la marque sur la carte ne sera qu'une estimation (car il est impossible de géoréférencer l'emplacement exact dans l'image du scan latéral).
