Sonar (FSV-25MK2)

TIMEZERO doit être configuré avec le Module Sonar.

Vous avez la possibilité de connecter le Sonar Furuno FSV-25MK2 via l'interface Ethernet avec TIMEZERO pour afficher l'image du sonar directement dans le logiciel TIMEZERO, vous pouvez de même contrôler certains fonctions de base (telles que les fonctions TX/STBY, Portée et Inclinaison) du sonar.

Remarque : Pour connecter le FSV-25MK2 à TIMEZERO, il suffit de régler l'adresse IP de l'ordinateur sur 172.31.3.150 / 255.255.0.0 et de connecter l'ordinateur au port Ethernet du sonar.

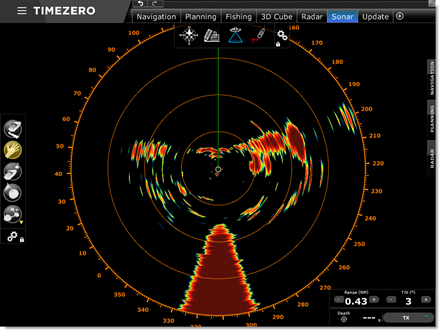

Lorsque le FSV-25MK2 est connecté et détecté, un nouvel espace de travail "Sonar" est disponible dans TIMEZERO. Cet espace de travail affiche la vue horizontale du sonar à un angle d'inclinaison spécifique :

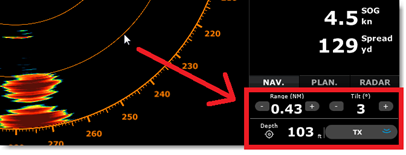

Les paramètres du sonar peuvent être réglés à l'aide des contrôles de commande dédiés qui sont situés dans le coin inférieur droit de l'écran. La profondeur du curseur dans le "faisceau du sonar" (en tenant compte de l'angle d'inclinaison) est également disponible :

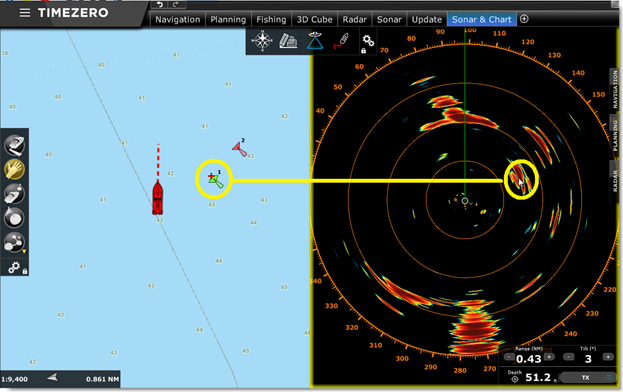

L'espace de travail du Sonar est entièrement géo-référencé pour vous permettre de créer des marques. Vous pouvez diviser l'écran en deux parties en choisissant le double affichage et utiliser le curseur fantôme entre l'écran du sonar et celui de la cartographie :

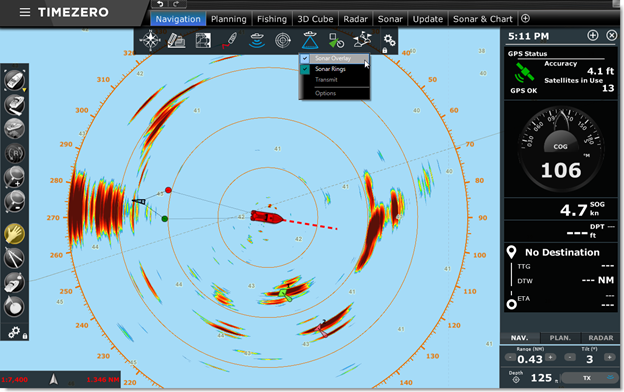

Enfin, l'écho du sonar peut être directement affiché sur la carte grâce à la fonction exclusive de superposition de cartes :
