TZ BathyVision

Grâce aux différentes fonctions disponibles avec TZ BathyVision, les fonds marins n'auront plus de secrets pour vous ! TZ Maps propose les meilleures données de fond disponibles et vous permet de les visualiser de manière dynamique et intuitive en couleur et/ou en courbes de niveau. Il est possible de configurer la densité des courbes de niveau et l'ombrage associé pour se concentrer très précisément sur les zones de pêche à fort potentiel.

Afficher les cartes TZ BathyVision

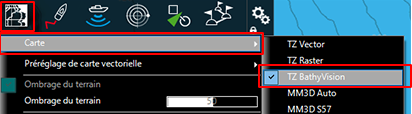

Cliquez sur le menu Carte dans le ruban et sélectionnez "TZ BathyVision" :

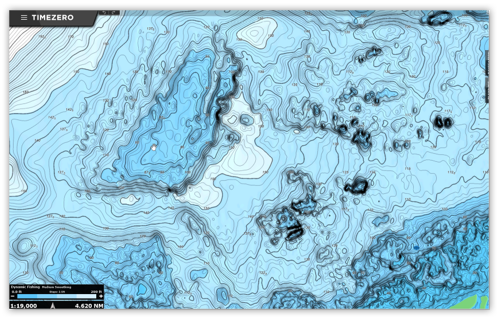

Cette fonction permet d'afficher à l'écran une carte vectorielle où les lignes de contour officielles et les sondages de profondeur sont remplacés par des lignes de contour de profondeur générées dynamiquement à partir d'une base de données bathymétriques à haute résolution :

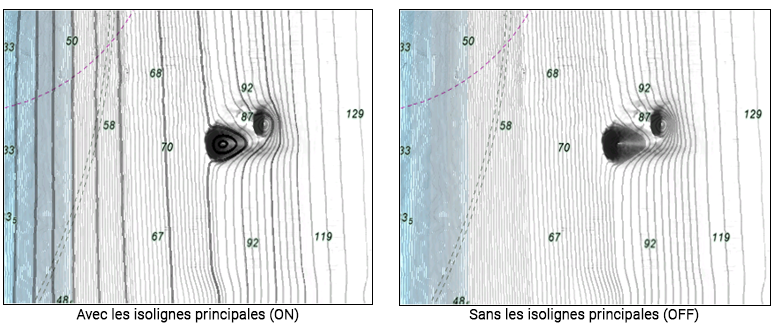

La BathyVision affiche plusieurs isolignes, dont certaines sont mises en valeur par des "isolignes principales" affichées en gras. Si vous préférez ne pas mettre en évidence ces lignes spécifiques, vous pouvez les désactiver en décochant la case "Afficher les isolignes principales" dans les options "Affichage" sous la section BathyVision :

Densité des lignes de contour

L'intervalle entre les lignes de contour est automatiquement ajusté en fonction du niveau de zoom. Cependant, il est possible de sélectionner manuellement un niveau de densité (de 1 à 5) en cliquant (-) et (+) dans la légende des lignes de contour BathyVision située en bas à gauche de l'écran :

Remarque : Vous pouvez basculer entre 5 niveaux de densité différents en fonction de l'échelle actuelle. La densité est affichée en haut au centre de la légende de réglage BathyVision.

Nous vous encourageons à jouer avec la densité, car certaines zones au relief et à la pente variés peuvent bénéficier d'un réglage plus ou moins élevé de la densité des courbes de niveau :

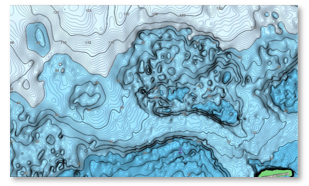

Pas : 10ft

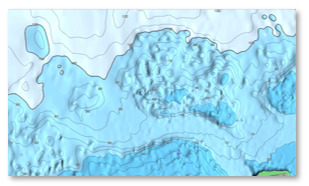

Pas : 1ft

Ligne de contour "pas de lissage"

Lorsque les lignes de contour sont affichées avec une densité très élevée, elles peuvent apparaître trop nettes et l'affichage peut sembler "pixelliser". Un grand nombre de petites zones isolées peut nuire à la lisibilité. Vous pouvez réduire cet effet en appliquant le filtre de votre choix pour lisser les lignes de contour.

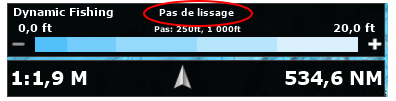

Cliquez sur le bouton correspondant dans l'échelle BathyVision comme indiqué ci-dessous pour appliquer le filtre :

Remarque : Vous pouvez choisir entre "Pas de lissage", "Lissage léger", "Lissage moyen" ou "Lissage fort".

Echelle de couleur

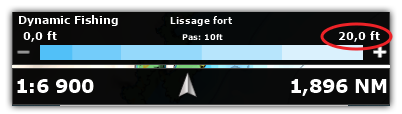

Le fond de carte de TZ BathyVision est constitué d'un dégradé de couleurs qui varie du bleu (eaux peu profondes) au blanc (eaux profondes). Pour un meilleur contraste dans les zones peu profondes ou profondes, il est possible d'ajuster le seuil des eaux profondes de 20 à 300 ft en cliquant sur la valeur de la profondeur comme indiqué ci-dessous :

Vous pouvez voir sur les deux captures d'écran ci-dessous l'effet de ce paramètre :

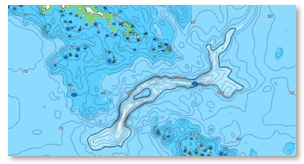

0 / 20ft

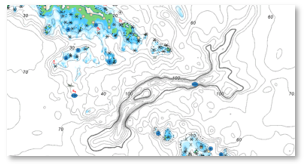

0 / 200ft
