Connexion directe DRS

Le Radar Furuno DRS dispose d'un port réseau et peut être connecté directement à TIMEZERO. Pour que le radar DRS fonctionne sans MFD Furuno (et soit connecté directement à TIMEZERO), il doit être modifié par le Distributeur Furuno pour avoir une adresse IP fixe (voir le chapitre " Correction de l'Adresse IP DRS").

Raccordement de l'unité d'alimentation

Si vous utilisez le boîtier PSU012 ou PSU013 (Power Supply Unit) pour alimenter l'antenne Radar DRS (48v), assurez-vous d'insérer le cavalier "J7" à l'intérieur du PSU (sous son couvercle). Si le cavalier n'est pas inséré, le bloc d'alimentation ne s'allume pas (le voyant reste éteint) même si 12 ou 24V sont fournis :

DRS_PSU

Remarque : Si le boîtier PSU017 est utilisé (pour l'antenne dôme DRS), il n'est pas nécessaire d'ouvrir le couvercle ou d'insérer un cavalier.

Connexion réseau

Les radars DRS et l'ordinateur doivent être connectés au même réseau local en utilisant l'adresse IP de Furuno (172.31.x.x / 255.255.0.0). Il est impossible d'avoir un routeur entre les deux, le DRS et l'ordinateur doivent être sur le même domaine de diffusion.

Réseau Ethernet

Si le DRS et l'ordinateur sont proches l'un de l'autre, ils peuvent être mis en réseau avec des câbles Ethernet ordinaires Cat5e ou Cat6 :

Notez que la longueur maximum d'un segment de réseau câblé est de 100 mètres par TIA/EIA DC 568-5-A. Pour de plus grandes longueurs, il faut utiliser du matériel actif comme un répétiteur ou un commutateur. Habituellement, un câble en fibre optique est recommandé pour les longueurs dépassant 100 mètres.

Fibre optique

Un réseau Ethernet ordinaire peut être facilement étendu à l'aide de convertisseurs de média à fibre optique si un passage doit dépasser 100 mètres (habituellement entre la tour radar et l'ordinateur):

Le schéma ci-dessous montre une configuration avec DRS et récepteur AIS connectés à un commutateur situé au pied de la tour radar. Deux convertisseurs fibre-Ethernet sont utilisés pour étendre le réseau à l'aide d'un câble à fibre optique :

Câblage d'un Pont Wifi (Line of Sight LoS)

Dans les cas où le câble Ethernet ou la fibre optique ne sont pas utilisables, il est possible d'utiliser un pont Wifi (sans fil) dédié composé de deux antennes. Veuillez noter que la liaison sans fil doit supporter au minimum 30Mbps pour transmettre le signal radar. Les deux antennes doivent être configurées comme un pont virtuel (il doit agir comme un câble Ethernet, sans filtre ni routeur) :

Des solutions telles que le Motorola PtP250 et l'Ubiquity NanoBridge peuvent créer une liaison sans fil jusqu'à 3 km de distance (à 30 Mbps).

IMPORTANT : Le trajet du signal entre les deux antennes doit absolument être dégagé de tout obstacle (arbres, bâtiments, etc...).

Définir l'adresse IP de l'ordinateur

L'ordinateur doit avoir une adresse IP qui "correspond" au réseau Furuno (172.31. x. x/255.255.0.0) pour échanger des informations avec le DRS. Nous recommandons fortement d'utiliser 172.31.3.150 comme adresse IP fixe pour l'ordinateur avec le masque de sous-réseau 255.255.0.0.

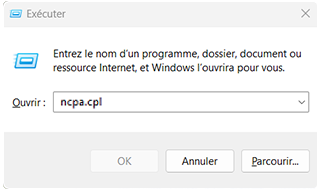

Cliquez sur le menu "Démarrer" de Windows et recherchez "Réseau". Dans la catégorie "Panneau de configuration", cliquez sur "Réseau et centre de partage". Sous Windows 8, vous pouvez utiliser le clic droit sur le bouton "Démarrer" et sélectionner "Panneau de configuration".

Une fois la fenêtre "Centre Réseau et partage" ouverte, cliquez sur "Modifier les paramètres de l'adaptateur". Double-cliquez sur l'adaptateur réseau connecté au radar (habituellement "Connexion au réseau local").

Remarque :  Si vous avez plusieurs connexions locales (plusieurs cartes Ethernet) et si vous ne savez pas laquelle est connectée au radar, vous pouvez débrancher temporairement le câble Ethernet connectant le radar à l'ordinateur pour voir quelle icône affiche une croix rouge. Cela montrera le réseau local qui a été déconnecté de l'ordinateur et donc celui qui doit être configuré.

Dans la fenêtre "Statut des connexions au réseau local", cliquez sur "Propriétés", puis double-clic sur "Protocole Internet Version 4 (Tcp/Ipv4)". Utilisez l'adresse IP fixe 172.31.3.150 avec le masque de sous-réseau 255.255.0.0 :

une fois l'adresse IP à l'ordinateur attribuée, il est recommandé d'effectuer un ping sur l'adresse IP de la DRS (172.31.3.18) pour être sûr que le réseau est correctement configuré. Pour plus d'informations sur la façon de faire un ping sur un périphérique Ethernet, voir le chapitre "Comment faire un ping ?". Quand la connexion est établie, démarrez TIMEZERO.

Remarque : Vérifiez que le DRS est activé avant de démarrer TIMEZERO.TIMEZERO n'affiche pas les fonctions du radar si le DRS est éteint ou s'il n'est pas connecté au réseau. En cas de problème, vous pouvez forcer la détection du DRS (même s'il est éteint). Sélectionnez "Ajustements initiaux" dans les options de TIMEZERO, puis cliquez sur le bouton "Options avancées" et modifiez la "connexion Radar" en cliquant sur "Standalone DRS".

Configuration initiale du Radar DRS

Vous pouvez effectuer les réglages initiaux DRS dans les options "Radar" de TIMEZERO. Au niveau des "Ajustements initiaux", sélectionnez la source Radar (Radar DRS) que vous souhaitez configurer et réglez les paramètres suivants :

  • Entrez la position de l'antenne (latitude/longitude) et son orientation. Vous pouvez utiliser l'affichage du radar sur la carte pour faciliter l'orientation du radar.

  • Entrez la hauteur de l'antenne.

  • Facultatif : configurez les secteurs d'obturation pour éviter d'envoyer de l'énergie électromagnétique dans des zones qui n'ont pas besoin d'être couvertes par le radar (vers la terre par exemple).

Si vous avez deux radars connectés à TIMEZERO, reportez-vous au chapitre "Configuration en Double Radar".
