Superposition Radar (Radar Overlay)

Pour afficher l'image radar superposée à la carte, sélectionnez l'espace de travail , cliquez sur le menu Radar du ruban et sélectionnez l'option "Superposition Radar".

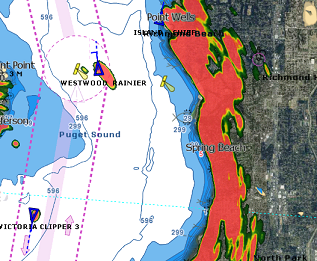

L'écho radar s'affiche sur la carte comme indiqué ci-dessous :

Notez que les réglages du Radar peuvent être directement effectués depuis l'espace de travail Surveillance en utilisant le panneau Radar des NavData Radar et/ou le menu Radar du ruban.

Conseil : Si vous voulez afficher temporairement seulement l'image radar, il suffit de maintenir la touche Ctrl et la barre d'espace du clavier enfoncées. Seules l'image radar et les cibles ARPA resteront à l'écran et tout le reste disparaîtra.

La transparence de la superposition du radar sur la carte peut être ajustée dans les options Radar.

Si vous utilisez un radar DRS Furuno (avec la fonction double échelle), vous pouvez choisir l'échelle Radar que vous souhaitez afficher sur la carte. Veuillez-vous reporter au chapitre "DRS double échelle".
