Connecter et régler les instruments

TIMEZERO peut être connecté en temps réel avec les instruments suivants : récepteur AIS, système radio DSC ou Station Météo (pour recevoir les données de vent, température et de pression). Si TIMEZERO fonctionne dans le mode de position dynamique (au lieu du mode de position fixe) vous devez connecter le GPS et le compas.

Tous ces instruments peuvent être connectés à un ordinateur utilisant l'interface NMEA0183 (port série) ou le réseau NMEA2000 (avec l'utilisation d'une passerelle de type Actisence NGT-1 USB).

Remarque : Les instruments GPS et compas ne sont pas nécessaire dans TIMEZERO. Vous pouvez définir une position fixe (lat/long) et une orientation dans les options de configuration d'Ajustements initiaux et du Radar. Si les instruments GPS et Compas sont connectés et configurés, il est possible d'utiliser la position et l'orientation de l'équipement en appuyant sur le bouton "Insérer la Position fournie par un équipement" disponible dans les mêmes pages de configuration ou en changeant le mode de fonctionnement du logiciel en position et orientation dynamiques (voir "Position fixe et dynamique" pour plus d'informations).

  • Port série : les ports série des ordinateurs PC compatibles, ainsi que ceux des cartes internes PCI, acceptent généralement la norme RS 232, standard souvent utilisé dans l’industrie maritime. Ils permettent donc de connecter à TIMEZERO la plupart des positionneurs et des équipements existants du marché.

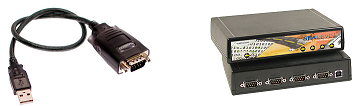

  • Adaptateur Port USB - série : cet adaptateur est nécessaire dans les cas des ordinateurs récents qui ne sont équipés que de port USB (n’hésitez pas à contacter votre revendeur pour plus d’informations sur ce type d’équipement).

    IMPORTANT : Vous devez installer le pilote de l'adaptateur USB avant de connecter le câble de l'adaptateur à l'ordinateur !

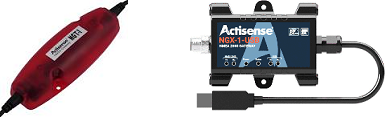

  • Passerelle Actisence NGT-1-USB (ancienne version) & NGX-1-USB (nouvelle version) : les passerelles Actisence NGT-1-USB et NGX-1-USB sont des adaptateurs USB bidirectionnel qui permet à TIMEZERO de recevoir les données provenant d'un bus NMEA2000.

    IMPORTANT : Avant de connecter la passerelle Actisence NGT-1-USB ou NGX-1-USB, vérifiez que vous avez installé le pilote (driver) USB correspondant ! Notez également que TIMEZERO n'est PAS compatible avec les passerelles Actisense NGT-1-ISO et NGX-1-ISO qui utilisent une connexion série.

  • Réseau Ethernet : les équipements (tels que le Radar Furuno, le récepteur AIS Ethernet de Furuno, l'adaptateur série/Ethernet etc. ...) peuvent être connectés à l'ordinateur en utilisant une connexion réseau locale (100Base-T, fibre optique) ou une ligne WIFI haut débit (30Mbps). Les phrases NMEA0183 courantes (telles que les données AIS et ARPA) peuvent être transmises par Ethernet (avec un adaptateur "Port Série/Ethernet") en utilisant les protocoles UDP ou TCP.
    Ethernet

Conseil : pour plus d'informations sur l'installation des Caméras, et Radars reportez-vous aux chapitres d'installation des différents équipements.

Configuration automatique des instruments dans TIMEZERO

TIMEZERO détecte automatiquement tous les équipements (tels que l'AIS ou le capteur de vent) connectés à l'ordinateur. Pour accéder à cette fonctionnalité, démarrez TIMEZERO . Accédez ensuite à l'Assistant de connexion des instruments :

  • Cliquez sur le bouton TIMEZERO situé en haut à gauche de l'écran.

  • Cliquez sur "Assistant de connexion".

  • Choisissez l'option "Configuration automatique" et cliquez sur "Suivant".

  • Suivez les instructions affichées à l'écran.

Conseil : Pour plus d'informations sur la connexion des instruments reportez-vous au chapitre "Assistant de connexion".

Position de référence par défaut

Il est nécessaire de définir la "Position de référence" par défaut dans les paramètres de configuration d'Installation depuis les Options de TIMEZERO. C'est cette position qui est utilisée pour centrer la carte à l'écran. Cette position peut être définie manuellement en entrant les valeurs de Lat/Lon ou automatiquement (si l'équipement GPS est connecté et configuré dans l'assistant de connexion) en choisissant l'option "Ajouter la position depuis l'équipement" ou en basculant le mode sur Position Dynamique.

Conseils : Vous avez la possibilité de copier une position sélectionnée sur la carte, il vous suffit de cliquer sur la carte à l'aide du clic droit en maintenant la touche CTRL du clavier enfoncée et sélectionnez "Copier la position". Puis sélectionnez "Ajustements initiaux" dans les options de TIMEZERO, pour entrer la position cliquez dans la zone de saisie "Position de référence par défaut" et enfoncez les touches CTRL + V du clavier.

Remarque : La Position de Référence et la Position du Radar peuvent être définies à deux endroits différents. La Position du Radar et l'Orientation sont définies dans les options "Radar" de TIMEZERO.
