Instruments externes (NMEA0183)

Si vous préférez utiliser un GPS externe (non-Bluetooth) ou connecter des instruments supplémentaires (sonde de profondeur, AIS, vent...), vous pouvez connecter une passerelle NMEA à TZ iBoat qui relaiera les phrases NMEA0183 par Wi-Fi sur un seul port TCP ou UDP. TZ iBoat peut actuellement décoder les données NMEA0183 par TCP ou UDP :

  • Position (GLL, GGA, RMC, VDO)
  • Cap et vitesse de fond (RMC, VTG, VDO)
  • Cap (HDG, HDM, HDT, VHW, PFECATT, VDO)
  • Profondeur (DBT, DPT)
  • Vent (MWV, MWD)
  • Température de surface de la mer (MDA, MTW)
  • AIS (VDM) (*)

(*) Les cibles AIS ne peuvent être affichées que lorsque vous avez acheté le module AIS qui est optionnel.

En outre, et lorsqu'une connexion TCP est configurée, TZ iBoat a la possibilité d'envoyer des informations au pilote automatique NMEA0183. Reportez-vous au chapitre "Connexion du pilote automatique" pour plus d'informations sur la manière de connecter le pilote automatique à TZ iBoat.

Configuration de la passerelle NMEA

En général, la passerelle NMEA crée son propre point d'accès au réseau sans fil. L'iPhone ou l'iPad doit être configuré sur ce même réseau Wi-Fi. Si la passerelle NMEA utilise UDP comme protocole de sortie pour envoyer les phrases NMEA 0183 sur le réseau Wi-Fi, il vous suffit d'entrer le numéro de port UDP dans TZ iBoat. En revanche, si le protocole TCP est utilisé, vous devez saisir le numéro de port TCP et l'adresse IP de la passerelle Wi-Fi dans TZ iBoat. Si vous n'avez pas besoin de renvoyer des données à un pilote automatique, il est recommandé d'utiliser le protocole UDP dans la mesure du possible.

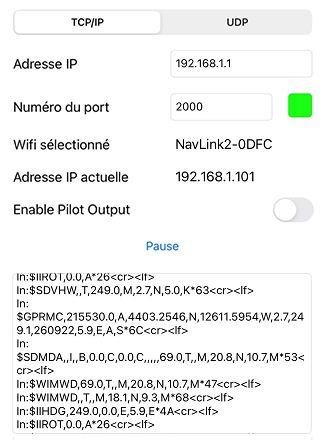

La passerelle NMEA peut être activée et configurée à partir des réglages "Installation" en appuyant sur "Se connecter à la passerelle NMEA". En haut de la fenêtre de configuration de la passerelle NMEA, vous pouvez sélectionner le protocole UDP ou TCP. Lorsque vous sélectionnez UDP, il vous suffit d'entrer le numéro de port UDP que la passerelle utilise pour envoyer les données NMEA par Wi-Fi. Lorsque vous sélectionnez TCP, vous devez saisir le numéro de port TCP, mais aussi l'adresse IP de la passerelle NMEA :

Après avoir saisi le numéro de port (et l'adresse IP de la passerelle en cas de communication TCP), vous devriez voir les données NMEA défiler à l'écran.

Si vous ne voyez pas de données défiler, assurez-vous que :

  • Votre appareil a rejoint le réseau Wi-Fi approprié (généralement le réseau Wi-Fi créé par la passerelle elle-même). Notez que TZ iBoat affiche le nom du réseau Wi-Fi auquel votre appareil est actuellement connecté à côté de "Wifi sélectionné".
  • Votre appareil a une adresse IP correcte. Si le numéro de l'adresse IP commence par 169.254 à côté de "Adresse IP actuelle", cela signifie généralement que la passerelle NMEA n'a pas pu attribuer d'adresse IP à votre appareil. Essayez de vous déconnecter du réseau Wi-Fi et réessayez.
  • Pour la connexion TCP uniquement : assurez-vous que l'adresse IP que vous avez configurée correspond à l'adresse IP de la passerelle NMEA. Notez que l'adresse IP de la passerelle se termine généralement par "1" (premier appareil du réseau). Ainsi, si votre appareil est actuellement connecté à la passerelle NMEA et que son "Adresse IP actuelle" est définie sur 192.168.1.101 (comme dans l'exemple ci-dessus), l'adresse IP de la passerelle NMEA sera très probablement 192.168.1.1.
  • Pour les connexions TCP et UDP : vérifiez que le numéro de port est correct. Reportez-vous au manuel de l'utilisateur de la passerelle "NMEA Gateway" pour connaître le port à configurer (généralement 10110, 2000 ou 60001). Notez que si vous configurez une connexion TCP, vous verrez une indication (carré vert) si le port a été ouvert avec succès par TZ iBoat. Cet indicateur n'est pas disponible lorsque vous configurez une connexion UDP (puisqu'il s'agit d'un protocole "sans connexion").

Priorité, atténuation et décalage des instruments

Lorsque vous configurez une passerelle NMEA avec des données GPS, elle aura la priorité sur le GPS interne de votre appareil (le cas échéant). Si le GPS externe est défaillant, ou si la passerelle est mise hors tension (ou déconnectée), TZ iBoat reviendra automatiquement au GPS interne.

Lorsque vous utilisez un GPS externe via une passerelle NMEA, ils se peut que les valeurs de la vitesse et/ou de cap du GPS change trop souvent, ce qui fait varier considérablement les calculs d'ETA et de TTG. Vous pouvez lisser la vitesse et le cap GPS dans le temps (atténuation) à partir des paramètres d'atténuation de l'installation. L'augmentation de la valeur d'atténuation COG & SOG augmentera le temps de calcul de la moyenne de COG & SOG (mais diminuera le temps de réponse).

Si la passerelle NMEA fournit des données sur le vent, vous pouvez également atténuer et décaler la vitesse et la direction du vent à partir de la même page.
