Configuration du sondeur

IMPORTANT : Avant de connecter TZ iBoat au sondeur FCV600/800, assurez-vous de suivre le manuel de l'opérateur Furuno pour effectuer tous les réglages initiaux du détecteur de poissons (sélection du modèle de sonde, paramètres de décalage, ...).

Configuration Wi-Fi du FCV600/800

Le FCV600/800 peut fonctionner en "mode AP" ou en "mode client" pour la connectivité Wi-Fi. En mode "AP" (par défaut), le FCV600/800 crée son propre réseau Wi-Fi. En mode "Client", le FCV600/800 se connectera au réseau Wi-Fi existant du bateau.

Remarque : Un seul appareil peut être connecté au FCV600/800. Il n'est pas possible de connecter deux appareils (iPhone ou iPad) à la même unité FCV600/800.

Mode point d'accès (AP)

Le mode "AP" (Mode point d'accès) est la configuration la plus courante. Le FCV600/800 crée son propre réseau Wi-Fi et il vous suffit d'y connecter votre iPhone ou iPad :

Pour activer le "AP Mode", appuyez sur la touche MENU/ESC du FCV600/800, sélectionnez [Network], sélectionnez [Wireless LAN] :

Sélectionnez [LAN sans fil] et réglez-le sur "ON" :

Assurez-vous de laisser [Mode] sur "Master" et [Wireless Mode] sur "AP Mode".

Appuyez sur la touche MENU/ESC et sélectionnez "Yes" pour confirmer. Le FCV600/800 redémarre.

Répétez cette procédure pour accéder à la fenêtre de configuration [Wireless LAN]. Cette fois, vous pouvez sélectionner [Local Network Setting] :

Dans cette fenêtre, vous pouvez modifier le nom du réseau et le mot de passe par défaut.

Conseil : Pour afficher le mot de passe Wi-Fi par défaut, sélectionnez simplement [Password] et appuyez sur le bouton. Le mot de passe par défaut s'affichera.

Ceci conclut la configuration Wi-Fi du FCV600/800 pour le "Mode AP". Poursuivez les étapes de configuration en suivant le chapitre "Réglages du sondeur FCV600/800" ci-dessous.

Mode client

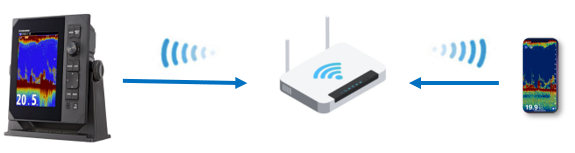

Si vous disposez sur votre bateau d'un réseau Wi-Fi déjà configuré pour votre iPhone ou votre iPad, vous pouvez configurer le FCV600/800 pour qu'il rejoigne ce réseau en utilisant le "Mode client" :

Pour activer le "Mode client", appuyez sur la touche MENU/ESC du FCV600/800, sélectionnez [Network], sélectionnez [Wireless LAN] :

Sélectionnez [Wireless LAN] et réglez-le sur "ON" :

Assurez-vous de laisser [Mode] sur "Master" et de régler [Wireless Mode] sur "Mode client".

Appuyez sur la touche MENU/ESC et sélectionnez "Yes" pour confirmer. Le FCV600/800 redémarre.

Répétez cette procédure pour accéder à la fenêtre de configuration [Wireless LAN]. Cette fois, vous pouvez sélectionner [Connect Network Setting] :

Sélectionnez [Available Network] et appuyez sur le bouton pour rechercher les réseaux Wi-Fi à proximité.

La liste des réseaux Wi-Fi s'affiche automatiquement. Sélectionnez le nom du réseau auquel vous souhaitez vous connecter et sélectionnez "Connecter". La fenêtre du mot de passe s'affiche automatiquement. Après avoir saisi le mot de passe, un message "Connexion..." s'affiche. Si la connexion est réussie, le message disparaîtra et l'icône LAN sans fil () apparaîtra dans le coin supérieur droit de l'écran du FCV600/800.

IMPORTANT : Pour les réseaux de classe C (tout réseau utilisant un masque de sous-réseau de 255.255.255.0), seules les adresses de la plage 192.168.x.x sont prises en charge par le FCV600/800. Toute autre plage d'adresses telle que 10.0.x.x ou 172.31.x.x est supposée utiliser un masque de sous-réseau de 255.255.0.0 (réseau de classe B).

Exemples de configuration du Mode client

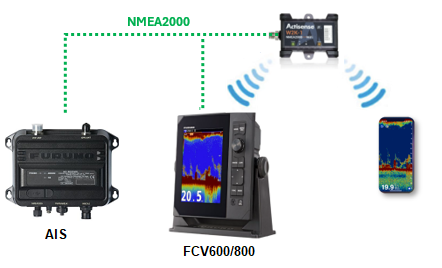

FCV600/800 & NMEA Gateway

Si vous souhaitez que TZ iBoat se connecte aux instruments du bateau (AIS, anémomètre, etc.) en plus du FCV600/800, le meilleur moyen est de connecter vos instruments à une passerelle NMEA Wi-Fi et de faire en sorte que TZ iBoat et le FCV600/800 rejoignent le réseau Wi-Fi de la passerelle comme ci-dessous :

Remarque : Pour plus d'informations sur la connexion de TZ iBoat à la passerelle NMEA, reportez-vous au chapitre de connexion des "Instruments externes".

FCV600/800 & DRS4W

Si vous souhaitez que TZ iBoat se connecte à la fois au DRS4W et au FCV600/800, configurez simplement le FCV600/800 pour qu'il rejoigne le réseau DRS4W :

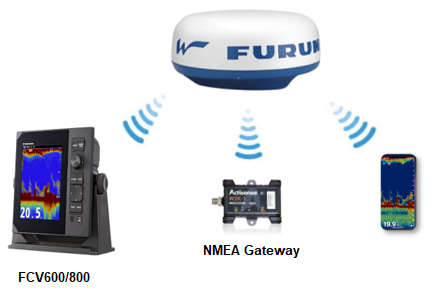

FCV600/800 & DRS4W & passerelle NMEA

Pour les plaisanciers les plus avancés, il est possible d'ajouter une passerelle NMEA au réseau DRS4W avec le FCV600/800. Cette configuration vous permettra d'obtenir un radar, un détecteur de poissons, un AIS, et tout autre instrument supporté par TZ iBoat :

Réglages du sondeur FCV600/800

Si vous souhaitez contrôler entièrement le FCV600/800 à partir de TZ iBoat (mode d'affichage, portée, décalage, mode de gain, etc.), assurez-vous d'activer le "sub monitor". Appuyez sur la touche MENU/ESC du FCV600/800, sélectionnez [Network], sélectionnez [Wireless LAN], et assurez-vous que [Use Sub Sets] est réglé sur "ON".

Par défaut, le FCV600/800 n'émet que des données de profondeur. Si vous avez un transducteur avec un capteur de température et/ou un capteur de vitesse dans l'eau, vous devrez ajuster le paramètre "Wireless output LAN". Appuyez sur la touche MENU/ESC du FCV600/800, sélectionnez [Network], sélectionnez [Wireless LAN], sélectionnez [Wireless LAN Output], et assurez-vous de régler [Weather] sur "ON" (pour la température de surface de la mer) et [Navigation] sur "ON" (pour la vitesse dans l'eau).
