Superposition Radar (Radar Overlay)

TIMEZERO doit être configuré avec le Module Radar Furuno pour bénéficier de cette fonctionnalité.

L'image de l'écho radar peut être superposée sur l'affichage de la carte lorsque votre ordinateur est connecté à un capteur de cap. La superposition de l'image radar sur la carte vous aide à mieux naviguer sur la carte car l'environnement cartographique facilite l'interprétation d'un affichage confus d'échos radar (blobs radar) lors de la lecture. Pour afficher l'image radar superposée à la carte, sélectionnez l'espace de travail Navigation, cliquez sur le menu Radar du ruban et sélectionnez l'option "Superposition Radar".

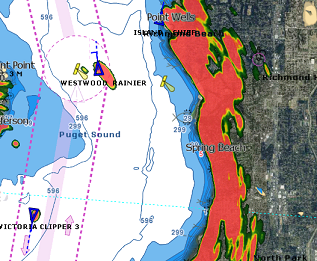

L'écho radar s'affiche sur la carte comme indiqué ci-dessous :

Notez que les réglages du Radar peuvent être directement effectués depuis l'espace de travail Navigation en utilisant la NavData Radar et/ou le bouton Calques.

Conseil : Si vous voulez afficher temporairement seulement l'image radar, il suffit de maintenir la touche Ctrl et la barre d'espace du clavier enfoncées. Seules l'image radar et les cibles ARPA resteront à l'écran et tout le reste disparaîtra.

La transparence de la superposition du radar sur la carte peut être ajustée dans les options Radar.

Si vous utilisez un radar DRS Furuno (avec la fonction double échelle), vous pouvez choisir l'échelle Radar que vous souhaitez afficher sur la carte. Veuillez-vous reporter au chapitre "DRS double échelle".
