Sondeur DFF1-UHD

Le module "Sondeur" est requis avant de configurer un sondeur Ethernet Furuno dans TIMEZERO.

Introduction

Vous pouvez connecter TIMEZERO à un réseau NavNet disposant d'un système MFD (TZtouc/TZtouch2/TZtouch3) et d'un sondeur DFF1-UHD ou TIMEZERO peut être directement connecté au sondeur DFF1-UHD (sans aucun système MFD sur le réseau).

Lorsqu'il n'y a aucun MFD sur le réseau, et si vous souhaitez utiliser la fonction de compensation de la houle fournie par le sondeur, alors TIMEZERO doit être connecté à un compas satellite Furuno (pour obtenir les informations concernant la houle et le tangage et le roulis). Si un MFD est présent sur le réseau, connectez le compas satellite Furuno au MFD (il sera en mesure de fournir au sondeur les informations relatives à la houle, au tangage et au roulis).

Configuration de l'ordinateur

L'équipement DFF1-UHD est connecté au PC via une connexion réseau Ethernet (100Base-T). Tous les instruments Ethernet Furuno (y compris les sondeurs Ethernet) fonctionnent sur une adresse réseau définie comme suit : 172.31.x.x / 255.255.0.0 réseau classe B. Vous devez assigner une adresse IP à votre ordinateur pour être compatible avec le réseau Ethernet utilisé par les équipements. Nous vous recommandons d'utiliser l'adresse IP suivante pour votre ordinateur : 172.31.3.150 et la suivante pour l'adresse du masque de sous-réseau : 255.255.0.0.

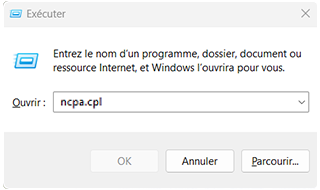

Vous devez ouvrir le panneau de configuration de Windows pour accéder aux "Connexions réseau" de votre ordinateur et définir l'adresse IP. Sous Windows 10/11 utilisez le raccourci clavier en combinant les touches clavier "Touche Windows” + R" pour ouvrir la boîte de dialogue "Exécuter". Tapez "ncpa.cpl" et cliquez sur "OK".

Double cliquez sur l'adaptateur Réseau connecté au sondeur (couramment "Zone de connexion locale").

Remarque : si plusieurs cartes Ethernet sont disponibles et que vous ne savez pas quelle est la connexion qui est reliée au sondeur, vous pouvez déconnecter temporairement le câble Ethernet qui relie le sondeur à l'ordinateur et de repérer la croix rouge qui apparaît. Le câble qui a été déconnecté de l'ordinateur est ainsi repéré et indique la connexion qui doit être configurée.

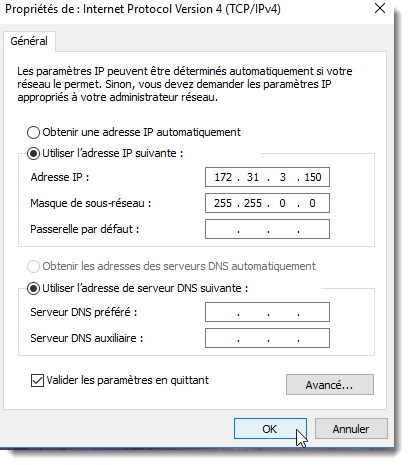

Sélectionnez "Propriétés" dans la fenêtre "État de la connexion Locale". Double cliquez sur “Internet Protocole Version 4 (TCP/IPv4)”. Utilisez l'adresse IP fixe 172.31.3.150 avec un masque de sous-réseau de 255.255.0.0 :

Configuration du Sondeur

Si le sondeur DFF1-UHD est directement connecté à l'ordinateur, assurez-vous que le matériel DFF1-UHD est configuré avec une adresse IP propre et fonctionnelle.

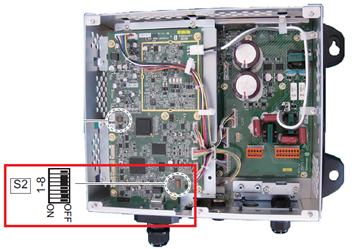

Déposez le capot du matériel DFF1-UHD et contrôlez que les commutateurs du "S2" DIP 1 et 2 sont en position OFF (tous les autres commutateurs sont à OFF comme c'est indiqué dans l'image ci-dessous)

DFF1UHD_Switch

Connectez le matériel DFF1-UHD à l'ordinateur (directement ou via un HUB)

Remarque : utilisez la commande "Ping" sur l'ordinateur pour rechercher et s'assurer que la connexion est correctement établie entre l'ordinateur et le matériel DFF1-UHD. La commande PING doit renvoyer l'adresse IP du sondeur comme suit : 172.31.92.2. Pour plus d'informations reportez-vous au paragraphe "Comment envoyer un PING sur une adresse".

INFORMATION IMPORTANTE SUR L'ID TD (XID) : Dans certains cas, le fil TD-ID (XID) (fil orange relié à la broche 3 du connecteur TB4) peut causer un problème. Il est recommandé de débrancher le fil orange et de procéder à une "Réinitialisation du Maître" pour le sondeur (voir à la fin de ce chapitre). Après avoir effectué la réinitialisation du maître, suivez les instructions ci-dessous pour régler manuellement les paramètres de la sonde.

Configuration dans TIMEZERO

Démarrez TIMEZERO en mode Navigation, sélectionnez les options du Sondeur et contrôlez que le matériel "DFF1-UHD"est bien reconnu en tant qu'une source "Fish Finder".

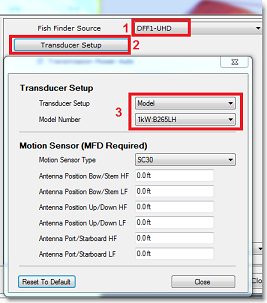

Cliquez sur le bouton "Régler la sonde" (Transducer Setup). Sélectionnez "Modèle" puis sélectionnez le type de modèle correspondant à la sonde (transducteur).

INFORMATIONS IMPORTANTES SUR La Sonde : Nous recommandons d'utiliser une sonde Airmar B265 ou CM265 avec le DFF1-UHD. D'autres types de sonde CHIRP "Low High" tels que les 175LH, 109LH ou 509LH peuvent être utilisés, mais la précision des modes ACCU-FISH et de la classification de la nature du fond ne sera pas garantie. Dans ce cas, placez les réglages de la sonde sur "Numéro de modèle" et sélectionnez "B265LH". Veuillez consulter un revendeur Furuno pour plus d'informations sur le sondeur DFF1-UHD et la compatibilité des sondes.

Si vous souhaitez utiliser la compensation de la houle, assurez-vous de sélectionner le compas satellite correspondant qui est connecté à TIMEZERO (ou au MFD) et entrez les différents décalages en utilisant le système de coordonnées ci-dessous (l'origine est la sonde "transducteur") :

Entrez la distance entre le(s) transducteur(s) et l'antenne du Compas Satellite. Pour la direction Avant/Arrière, entrez une valeur négative si le transducteur est situé à l'arrière du Compas Satellite (comme dans l'image ci-dessus). Pour la direction Bâbord/Tribord, entrez une valeur positive si le transducteur est situé sur le côté tribord du compas satellite.

Remarque : Si vous utilisez un compas satellite Furuno SCx20, sélectionnez "SC30".

Après avoir terminé les réglages du transducteur, cliquez sur "Fermer" pour valider le réglage et fermer la fenêtre de réglage du transducteur.

A chaque intervention dans la fenêtre des réglages de la sonde, vous devez redémarrez le sondeur DFF1-UHD (pour valider les réglages du DFF1-UHD en mémoire). Quittez TIMEZERO et débranchez et rebranchez le câble d'alimentation du sondeur DFF1-UHD. Puis redémarrez TIMEZERO.

Sélectionnez à nouveau les options de sondeur et ajustez l'"immersion de la sonde" dans la zone de "Configuration initiale du sondeur". Vérifiez que le "port de température" est approprié. La plupart des sondes sont équipées d'un capteur de température intégré et les informations sont transmises par le câble au sondeur. Dans ce cas, sélectionnez "Low Frequency" pour la sélection "Temperature Port". Si une sonde de température indépendante est raccordée au port "MJ", sélectionner "MJ".

Fermez la fenêtre des Options de TIMEZERO et sélectionnez l'Espace de travail du sondeur : vous devriez voir l'image du sondeur défiler à l'écran. Réglez la portée du sondeur pour obtenir une meilleure observation du fond (le mode "Pêche Auto" est recommandé).

Notez que les données de profondeur, de température et de vitesse sont envoyées à TIMEZERO via une connexion Ethernet sur le port NavNet NMEA. Suivez les instructions ci-dessous pour configurer le port NavNet :

  • Sélectionnez l'"Assistant de connexion" dans le menu du bouton TIMEZERO.
  • Sélectionnez "Configuration Manuelle du port" dans la fenêtre de l'assistant de connexion.
  • Sélectionnez "Ajouter/Configurer une connexion NavNet" et cochez la case "NMEA & AIS"

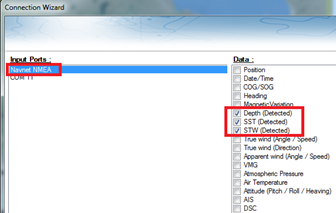

  • Assurez qu'au moins la valeur de profondeur est cochée dans la liste des données transmises depuis le port NavNet NMEA :

Remarque : Dans certains cas, lorsque le DFF1-UHD est connecté à une sonde sans capteur de vitesse, il envoie toujours une valeur "STW" erronée (qui sera toujours à 0). Dans ce cas, vérifiez que la donnée "STW" est décochée dans les sources de données de l'assistant de connexion.

  • Cliquez sur "Suivant" et "Terminer" pour fermer la fenêtre de l'assistant de connexion.

Si vous souhaitez utiliser la fonction de compensation de la houle, assurez-vous que TIMEZERO a été configuré pour recevoir les informations de la houle, du tangage et du roulis à partir de l'assistant de connexion (vous pouvez afficher ces valeurs dans une NavData pour confirmer la bonne configuration).

Résolution de problèmes avancés

Message "Aucune connexion"

Si TIMEZERO affiche "Aucune connexion" dans l'espace de travail du Sondeur, ceci signifie que le sondeur n'est pas reconnu sur le réseau. Rechercher et contrôler l'adresse IP de l'ordinateur (contrôler que le masque de sous-réseau est 255.255.0.0) et contrôler le branchement du(des) câble(s). Vous pouvez effectuer un PING sur l'adresse du matériel DFF1-UHD pour vous assurer que la connexion est établie entre l'ordinateur et le matériel. L'adresse IP du DFF1/BBDS1 doit être 172.31.92.1 (pour plus d'informations reportez-vous au chapitre "Comment faire un PING sur une adresse").

Si TIMEZERO affiche un écran blanc

SI TIMEZERO affiche un "écran vide" après avoir effectué les réglages des sondes et après avoir redémarré le sondeur DFF1-UHD, nous vous conseillons de débranche le câble orange (câble XID) et de réinitialiser le sondeur DFF1-UHD et de refaire à nouveau tous les réglages.

Pour effectuer une réinitialisation générale du sondeur DFF1-UHD :

  • Déconnecter le sondeur DFF1-UHD du réseau hors tension
  • Retirer le capot du matériel DFF1-UHD avec le sondeur hors tension
  • Commuter l'interrupteur “S2” DIP / commutateur 4 sur ON avec le sondeur toujours hors tension

DFF1UHD_Switch

  • Mettre le sondeur sous tension et attendez 1 à 2 minutes
  • Permuter le commutateur DIP commutateur 4 sur OFF avec le sondeur hors tension
  • Mettre le sondeur sous tension et contrôlez que la LED clignote rapidement (toutes les secondes) après 1 minute
  • Démarrer TIMEZERO et configurez la sonde (transducteur électro-acoustique) dans les options du "Sondeur".
  • Fermer la fenêtre des options et quittez TIMEZERO
  • Redémarrer le sondeur DFF1-UHD (débrancher et rebrancher la mise sous tension)
  • Après 1 minute, contrôler que la LED sur le sondeur DFF1-UHD clignote lentement (environ toutes les 2 secondes)
  • Démarrer TIMEZERO

Classification de la nature du fond ne fonctionne pas

Si vous ne pouvez pas voir les données de discrimination de fond (après avoir activé la fonction "Nature du fond" du bouton "Afficher le Sondeur" situé dans le ruban), vérifiez les points suivants :

  • Le DFF1-UHD n'enverra les données de la nature du fond que lorsque la profondeur en dessous de la sonde est supérieure à 5 mètres (17 pieds). Si vous configurez le sondeur à quai avec moins de 5 mètres d'eau, les données de la nature du fond ne s'afficheront PAS. Vous devrez faire un essai en mer. Il est recommandé de redémarrer le DFF1-UHD (cycle la puissance) au moins une fois en profondeur sur 5 mètres.
  • Les données de la nature du fond fonctionneront SEULEMENT avec les sondes sélectionnées. Par exemple, la classification des fonds ne fonctionnera PAS avec le B275LH-W. Veuillez contacter votre revendeur Furuno pour obtenir des informations sur la compatibilité des sondes.
  • Les données de la nature du fond ne fonctionneront UNIQUEMENT si la configuration de la sonde a été réglée sur "Numéro de modèle". "TD-ID" n'est PAS recommandé. Dans certains cas, il semble que la configuration TD-ID n'envoie pas les informations de la sonde correctement au DFF1-UHD. Dans ce cas, le fil TD-ID du transducteur doit être débranché pour permettre la sélection manuelle de la sonde sur le modèle spécifique. Retirez le fil orange TD-ID connecté au PIN3 du connecteur TB4. Une fois le fil orange retiré, redémarrez le DFF1-UHD et TIMEZERO, puis réglez la configuration de la sonde selon le numéro de modèle et sélectionnez le modèle de sonde correspondant.
