Sondeur DFF3

Le module "Sondeur" est requis avant de configurer un sondeur Ethernet Furuno dans TIMEZERO.

Introduction

Vous pouvez connecter TIMEZERO à un réseau NavNet disposant d'un système MFD (TZtouch/TZtouch2/TZtouch3) et d'un sondeur DFF3 ou TIMEZERO peut être directement connecté au sondeur DFF3 (sans aucun système MFD sur le réseau).

Lorsqu'il n'y a aucun MFD sur le réseau, et si vous souhaitez utiliser la fonction de compensation de la houle fournie par le sondeur, alors TIMEZERO doit être connecté à un compas satellite Furuno (pour obtenir les informations concernant la houle et le tangage et le roulis). Si un MFD est présent sur le réseau, connectez le compas satellite Furuno au MFD (il sera en mesure de fournir au sondeur les informations relatives à la houle, au tangage et au roulis).

Configuration de l'ordinateur

L'équipement DFF3 est connecté au PC via une connexion réseau Ethernet (100Base-T). Tous les instruments Ethernet Furuno (y compris les sondeurs Ethernet) fonctionnent sur une adresse réseau définie comme suit : 172.31.x.x / 255.255.0.0 réseau classe B. Vous devez assigner une adresse IP à votre ordinateur pour être compatible avec le réseau Ethernet utilisé par les équipements. Nous vous recommandons d'utiliser l'adresse IP suivante pour votre ordinateur : 172.31.3.150 et pour le masque l'adresse suivante : 255.255.0.0.

Vous devez ouvrir le panneau de configuration de Windows pour accéder aux "Connexions réseau" de votre ordinateur et définir l'adresse IP. Sous Windows 10/11 utilisez le raccourci clavier en combinant les touches clavier "Touche Windows” + R" pour ouvrir la boîte de dialogue "Exécuter". Tapez "ncpa.cpl" et cliquez sur "OK".

Double cliquez sur l'adaptateur Réseau connecté au sondeur (couramment “Zone de connexion locale”).

Remarque : si plusieurs zones de connexion (plusieurs cartes Ethernet) et que vous ne savez pas quelle est la connexion qui est reliée au sondeur, vous pouvez déconnecter temporairement le câble Ethernet qui relie le sondeur à l'ordinateur et de repérer la croix rouge qui apparaît. Le câble qui a été déconnecté de l'ordinateur est ainsi repéré et indique la connexion qui doit être configurée.

Sélectionnez "Propriétés" dans la fenêtre "État de la connexion Locale". Double cliquez sur “Internet Protocole Version 4 (TCP/IPv4)”.

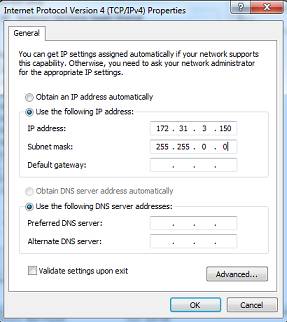

Utilisez l'adresse IP fixe 172.31.3.150 avec un masque de sous-réseau de 255.255.0.0 :

Configuration du Sondeur

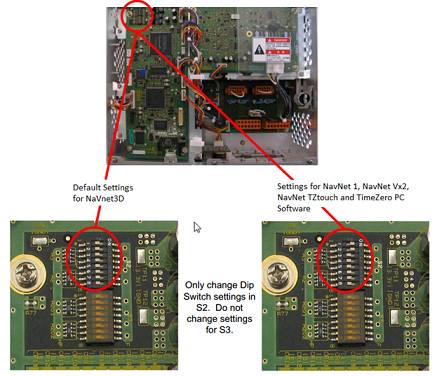

Assurez-vous que le matériel DFF3 dispose d'une adresse IP fixe et qu'il soit identifié sur le réseau avec cette même adresse IP. Ouvrir le capot de l'équipement DFF3 et contrôler que les positions 1 et 2 du commutateur "S2" DIP soient sur "ON" alors que toutes les autres positions sont à "OFF" comme c'est indiqué dans la photo ci-dessous :

Connectez l'équipement DFF3 à l'ordinateur (directement ou via un HUB / commutateur Ethernet).

Remarque : Vous pouvez utiliser le "PING" pour retrouver l'adresse IP du matériel DFF3 pour vérifier l'état de la connexion avec l'ordinateur et que la connexion s'effectue correctement. Pour l'adresse obtenue lors du PING du DFF3 est comme suit : 172.31.92.1. Pour plus d'informations reportez-vous au paragraphe sur "Comment envoyer un Ping sur une adresse"

Configuration de TIMEZERO

Démarrez TIMEZERO en mode Navigation, puis sélectionnez l'option Sondeur dans les options de TIMEZERO et contrôler que la source du sondeur "DFF3" est configurée en tant que "Fish Finder Source".

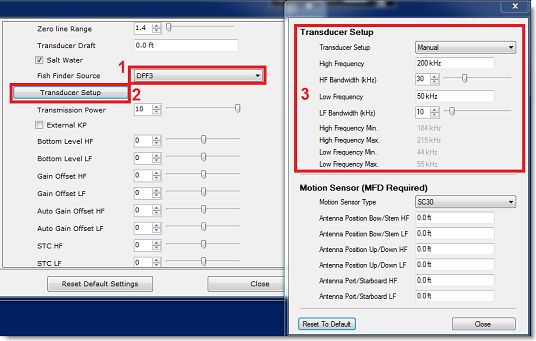

Cliquez sur le bouton "Réglage de la sonde" (Transducer Setup). Si “TD-ID” apparaît alors aucun réglage supplémentaire n'est nécessaire. Cependant, si “Modèle” ou "Manuel" apparaît, sélectionnez le modèle correspondant au matériel.

Si vous souhaitez utiliser la compensation de la houle, assurez-vous de sélectionner le compas satellite correspondant qui est connecté à TIMEZERO (ou au MFD) et entrez les différents décalages en utilisant le système de coordonnées ci-dessous (l'origine est la sonde "transducteur") :

Entrez la distance entre le(s) transducteur(s) et l'antenne du Compas Satellite. Pour la direction Avant/Arrière, entrez une valeur négative si le transducteur est situé à l'arrière du Compas Satellite (comme dans l'image ci-dessus). Pour la direction Bâbord/Tribord, entrez une valeur positive si le transducteur est situé sur le côté tribord du compas satellite.

Remarque : Si vous utilisez un compas satellite Furuno SCx20, sélectionnez "SC30".

Après avoir terminé les réglages du transducteur, cliquez sur "Fermer" pour valider le réglage et fermer la fenêtre de réglage du transducteur.

Vous devez redémarrez votre sondeur DFF3 après chaque intervention sur les réglages du sondeur (pour appliquer et garder en mémoire les réglages effectués sur le sondeur DFF3). Débranchez et rebranchez le câble, vous devez aussi redémarrer TIMEZERO.

Après chaque modification effectuée dans la fenêtre de configuration du sondeur, vous devez redémarrer le sondeur DFF3 (pour que les réglages soient enregistrés en mémoire dans le DFF3). Quittez TIMEZERO, puis débranchez et rebranchez le câble d'alimentation du DFF3 et redémarrez TIMEZERO.

Sélectionnez à nouveau les Options du Sondeur dans TIMEZERO et régler la valeur de "Immersion de la sonde" au niveau de la "Configuration initiale de la sonde". Veillez à ce que le "port de température" est approprié à la source de données pour la température de l'eau. Sélectionnez soit "Basse Fréquence", "Haute Fréquence" ou "Mj Port" selon l'endroit où le capteur de température est connecté.

Quittez les options TIMEZERO et sélectionnez l'espace de travail du Sondeur : l'échographie du signal transmis par le sondeur doit défiler à l'écran. Ajustez les réglages du sondeur pour obtenir une bonne vision du fond (il est recommandé de régler le mode d'affichage du sondeur sur "Pêche Auto")

Notez que les valeurs de profondeur, de température et de vitesse sont envoyées à TIMEZERO via la connexion Ethernet sur le port NavNet NMEA. Pour configurer le port Navnet suivez les instructions ci-après :

Sélectionnez l'Assistant de connexion dans le menu du bouton TIMEZERO
Sélectionnez "Configuration manuelle des ports" dans l'Assistant de connexion.
Sélectionnez "Ajouter/Configurer une Connexion NavNet" et cochez la case "NMEA & AIS"

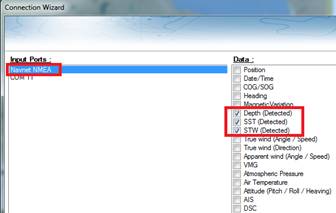

Vérifiez que l'option profondeur est cochée dans la liste des données transmises sur le port "NavNet NMEA".

Remarque : Dans certains cas, lorsque le DFF3 est connecté à une sonde qui ne possède pas de capteur de vitesse, va envoyer une valeur "STW" qui sera erronée (elle sera toujours à zéro). Dans ce cas vérifiez que la case correspondante à la donnée "STW" est décochée dans la liste des données de l'assistant de connexion.

Cliquez sur "Suivant" puis "Terminer" pour fermer la fenêtre de l'Assistant de connexion.

Si vous souhaitez utiliser la fonction de compensation de la houle, assurez-vous que TIMEZERO a été configuré pour recevoir les informations de la houle, du tangage et du roulis à partir de l'assistant de connexion (vous pouvez afficher ces valeurs dans une NavData pour confirmer la bonne configuration).

Résolution de problèmes avancés

Message "Aucune connexion"

Si TIMEZERO affiche "Aucune Connexion" dans l'espace de travail du Sondeur, ceci signifie que le sondeur n'est pas reconnu sur le réseau. Rechercher et contrôler l'adresse IP de l'ordinateur (contrôler que le masque de sous réseau est 255.255.0.0) et contrôler le branchement du(des) câble(s). Vous pouvez effectuer un PING sur l'adresse du matériel DFF3 pour vous assurer que la connexion est établie entre l'ordinateur et le matériel. L'adresse IP du DFF3 doit être 172.31.92.1 (pour plus d'informations sur comment faire un PING sur un matériel Ethernet reportez-vous au chapitre "Comment faire un PING sur une adresse").

Comment réinitialiser les réglages du matériel DFF3 :

Si TIMEZERO affiche un écran blanc même après avoir modifié les réglages du transducteur et après avoir redémarrez le sondeur DFF3, nous vous recommandons de réinitialiser le matériel DFF3 et de recommencer la configuration.

Déconnectez le sondeur DFF3 du réseau et éteignez le sondeur
Enlever le capot du DFF3 (Sondeur éteint ou débranché)
Commutez le commutateur "S2" de la position 8 sur ON (lorsque le sondeur est débranché)

Mettez le sondeur sous tension et attendez 1 minute
Déconnectez le sondeur (en hors tension), commutez le switch 8 DIP à nouveau sur la position OFF
Mettez le sondeur sous tension puis contrôlez que la LED clignote rapidement (toutes les 0.5 sec) après 1 minute
Démarrez TIMEZERO et sélectionnez les paramètres de configuration du transducteur électro-acoustique dans les options du "Sondeur"
Fermez la fenêtre des options et quittez TIMEZERO
Redémarrez le sondeur DFF3 (déconnecter et reconnecter "Power On/Off")
Après 1 minute, confirmez que la LED sur le sondeur DFF3 clignote lentement (environ toutes les 2 secondes)
Démarrez TIMEZERO
