Connexion FAR 2xx8

Configuration du radar

Définir l'adresse IP FAR2xx8

Le PC communique directement avec le radar FAR2xx8 via son port LAN1. Le FAR2xx8 a été conçu pour fonctionner sur un réseau de classe C ou de classe B.

CLASSE C ("ECDIS") IP

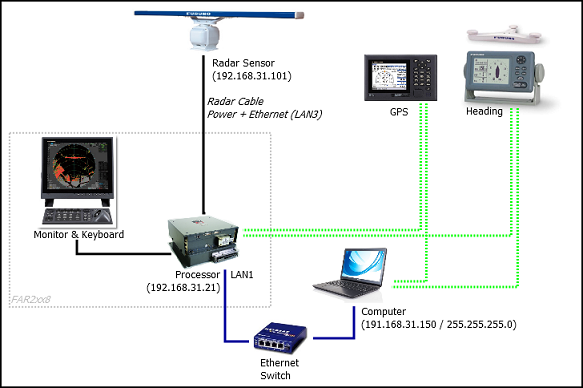

Par défaut, le FAR2xx8 fonctionne sur un réseau de classe C, 192.168.31.x / 255.255.255.0, ("réseau ECDIS"). Pour la plupart des applications, il est recommandé de laisser le radar avec son adresse IP par défaut (LAN1 : 192.168.31.21 / SCAN : 192.168.31.101) et de configurer l'adresse IP de l'ordinateur en conséquence :

Important : Avec une adresse IP de classe C, vous ne pouvez pas mixer et connecter à la fois un sondeur NavNet (DFF1-UHD par exemple) et le radar FAR2xx8 car les sondeurs NavNet ont été conçus pour fonctionner uniquement sur le réseau "NavNet" (172.31.x.x). Notez que vous ne pouvez PAS utiliser une deuxième carte Ethernet sur l'ordinateur pour connecter le sondeur car TIMEZERO ne peut utiliser qu'une seule carte Ethernet à la fois pour la communication avec les équipements Furuno (radar et sondeur). Si vous souhaitez intégrer TIMEZERO à un FAR2xx8 et à un sondeur NavNet, vous devrez changer l'adresse IP du FAR2xx8 en un réseau de classe B (voir ci-dessous).

CLASSE B ("NavNet") IP

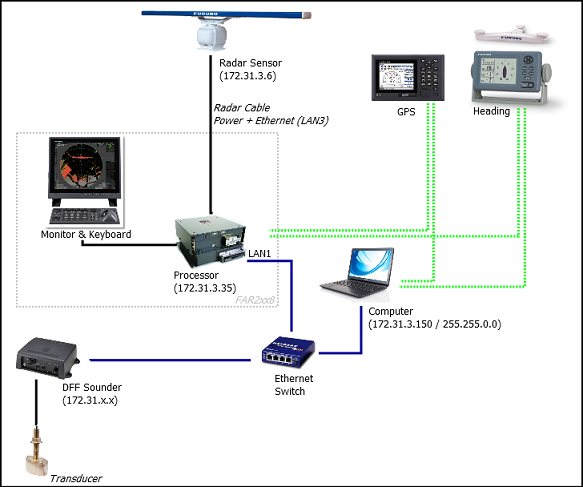

Si vous souhaitez connecter un radar FAR2xx8 et un sondeur réseau, vous pouvez commuter le FAR2xx8 sur un réseau de classe B (172.31.x.x) :

Pour modifier la CLASSE et l'adresse IP du FAR2xx8, maintenez la touche "HL OFF" enfoncée et appuyez 5 fois sur la touche "MENU". Le menu d'installation du radar apparaîtra. Sélectionnez "Next" (option 0 du menu), puis "Network Settings" (option 2 du menu). Sous "LAN 1.3 IP Address", réglez la classe sur "B", puis réglez "LAN1 IP address" sur "172.31.3.35" et "SCAN" sur "172.31.3.6".

Une fois que l'adresse IP du radar est modifiée, le radar doit être redémarré pour mémoriser le nouveau réglage.

Important : Comme TIMEZERO ne peut pas produire de données de navigation sur le réseau (Position, COG/SOG, Cap, Pitch & Roll, houle) en présence d'un FAR2xx8, seule l'intégration de base d'un sondeur mono faisceau est prise en charge. Il n'est PAS possible de mixer un sondeur DFF3D et un radar FAR2xx8 sur le même réseau. De même vous ne pouvez pas mixer un radar FAR2xx8 et un radar DRS sur le même réseau. Veuillez également noter que la compensation de houle du sondeur n'est pas prise en charge.

Remarque : Si plusieurs radars sont mis en réseau ou interconnectés, un numéro de simple radar doit être attribué à chaque processeur et équipement radar. Ceci peut être fait dans la première page du menu "Installation" du radar FAR2xx8.

Mode IMO :

Lorsque TIMEZERO est interconnecté au FAR2xx8 via le réseau, le radar doit être réglé sur le mode IMO B ou W. Pour régler le type d'IMO, maintenez la touche "HL OFF" enfoncée et appuyez 5 fois sur la touche "MENU" du FAR2XX8. Le menu "Installation du radar" apparaîtra. Sélectionnez "Installation" (5), puis "Type" (6). Réglez sur "B" ou "W" ("W" est recommandé).

Sortie SIO LAN :

La sortie FAR2xx8 SIO LAN doit être désactivée (réglage par défaut du FAR). Pour vous assurer que ce paramètre est bien désactivé, cliquez avec le bouton droit de la souris sur la case [POSN] située en haut à droite de l'écran du FAR2xx8 :

Sélectionnez OFF pour la "Sortie LAN de données SIO" (4).

Les instruments (GPS, Compas, AIS, ...) doivent être connectés directement au FAR2xx8 et à l'ordinateur. Lors de la connexion des instruments à TIMEZERO (via NMEA0183 ou NMEA2000), vous devez vous assurer que ce sont les mêmes sources de données GPS et Cap qui sont connectées au radar FAR et également utilisées et connectées à TIMEZERO. La connexion d'un GPS et/ou d'une source de cap différente entraînera un problème de superposition de l'image radar.

Configuration de l'ordinateur

TIMEZERO se connecte à un Radar Furuno FAR 2XX8 via une connexion Ethernet (100Base-T). L'ordinateur doit avoir une adresse IP qui "correspond" au réseau Radar (192.168.31.x / 255.255.255.0 ou 172.31.x.x / 255.255.0.0 selon la CLASSE choisie sur le FAR2xx8). Nous vous recommandons vivement d'utiliser l'adresse IP suivante pour l'ordinateur :

- 192.168.31.150 avec le masque de sous-réseau 255.255.255.0 lorsque le FAR2xx8 est réglé sur la CLASSE C (réseau "ECDIS" par défaut)

- 172.31.3.150 avec le masque de sous-réseau 255.255.0.0 lorsque le FAR2xx8 est réglé sur la CLASSE B (réseau "NavNet")

Vous devez ouvrir le panneau de configuration de Windows pour accéder aux "Connexions réseau" de votre ordinateur et définir l'adresse IP. Sous Windows 10/11 utilisez le raccourci clavier en combinant les touches clavier "Touche Windows” + "R" pour ouvrir la boîte de dialogue "Exécuter". Tapez "ncpa.cpl" et cliquez sur "OK".

Double-cliquez sur la carte réseau connectée au Radar (habituellement "Connexion au réseau local").

Remarque : Si vous avez plusieurs connexions locales (plusieurs cartes Ethernet) et vous ne savez pas laquelle est connectée au radar, vous pouvez débrancher temporairement le câble Ethernet de l'ordinateur pour voir quelle icône affiche une croix rouge. Vous verrez ainsi quel réseau local est déconnecté de l'ordinateur et doit être configuré.

Sélectionnez "Propriétés" dans la fenêtre "État de la connexion au réseau local". Double-cliquez sur "Protocole Internet Version 4 (TCP/IPv4)". Utilisez l'adresse IP fixe 192.168.31.150 avec le masque de sous-réseau 255.255.255.0 :

Une fois l'adresse IP de l'ordinateur attribuée, il est recommandé d'effectuer un ping l'adresse IP du Radar (192.168.31.101) pour s'assurer que le réseau est correctement configuré. Pour plus d'informations sur le ping d'un périphérique Ethernet, reportez-vous au chapitre Comment faire un Ping ? Quand la connexion est établie, démarrez TIMEZERO.

Configuration de l'ARPA

TIMEZERO peut fonctionner selon deux modes pour le traitement de l'acquisition de cibles ARPA. Vous pouvez utiliser les données ARPA traitées par le Radar (mode sélectionné par défaut), ou utiliser le traitement local des cibles ARPA dans TIMEZERO. Vous pouvez régler ce paramètre dans les options du radar de TIMEZERO en utilisant le mode "Activer localement le traitement ARPA de TIMEZERO". Si vous souhaitez que TIMEZERO et le FAR partagent les mêmes données ARPA, vérifiez que cette option est sélectionnée sur "Antenne Radar" puis configurer le radar FAR et TIMEZERO en suivant les instructions décrites ci-après.

Configuration 2XX8 :

Vous devez configurer une sortie pour les cibles ARPA via le réseau local à partir du Radar FAR2xx8. Maintenez la touche "HL OFF" et appuyez 5 fois sur la touche "MENU". Le menu d'installation du radar apparaîtra. Sélectionnez "Next" (option 0 du menu), puis "Other Settings" (option 3 du menu). Réglez "ECDIS" (option 4 du menu) sur "LAN". Revenez au menu initial d'installation du radar (première page), puis sélectionnez "TT Preset" (option 6 du menu), puis "TT Data Output" (option 2 du menu). Réglez "Select Sentence" (option 2 du menu) sur "TTM" et "TTM/TTD Reference" (option 3 du menu) sur "TRUE".

Configuration dans TIMEZERO :

Pour recevoir les cibles ARPA depuis le réseau, vous devez effectuer une configuration manuelle dans TIMEZERO :

Démarrez l'assistant de connexion
Sélectionnez "Configuration manuelle du port" et cliquez sur "Suivant".
Sélectionnez "Ajouter/Configurer la connexion UDP" et cliquez sur "Suivant".
Sélectionnez l'adresse IP qui commence par 192.168.31.x dans le menu déroulant "Adaptateur réseau" (ou 172.31.x.x si la classe a été modifiée) et tapez "10028" pour le "Port UDP". Cliquez sur "Suivant".
Lorsque TIMEZERO a terminé l'analyse du port, sélectionnez "UDP 10028" dans la liste de gauche et assurez-vous que la case "ARPA" est bien cochée dans la liste de droite.
Cliquez sur "Suivant" puis "Terminer" pour fermer l'assistant de connexion

Remarque : Vous ne pouvez utiliser les données ARPA que d'un seul radar FAR disponible sur le réseau.
