Bateau & traces

Les options de configuration du Bateau & Traces sont utilisées pour ajuster la représentation à l'écran du vecteur de prédiction COG/SOG et les différentes commandes d'enregistrement des traces dans TIMEZERO.



  • Durée de la traîne du bateau : Permet d'ajuster la longueur de la traîne de votre bateau en durée sur la carte. Pour plus d'informations reporte-vous au chapitre de La traîne et les traces.

  • épaisseur de la traîne : Permet d'ajuster l'épaisseur du trait de la traîne dessiné sur la carte.

  • Mode du vecteur COG/SOG : Détermine la longueur du vecteur de direction du bateau représentée sur la carte, cette longueur est calculée en fonction d'un temps ou d'une distance à parcourir.

  • Distance du Vecteur COG/SOG : Champ pour saisir la longueur du vecteur de distance par défaut cette distance est définie à 1.852 km.

  • Temps du Vecteur COG/SOG : augmentez la valeur du temps pour allonger le trait du vecteur COG (orientation actuelle du bateau, course au sol) et de la vitesse fond (vitesse au sol SOG). Diminuez cette valeur pour diminuer le trait de ces vecteurs. Cliquez pour modifier le temps sélectionné à 2 minutes par défaut (le vecteur COG/SOG de prédiction est représenté en pointillés rouges sur la carte et dans l'espace radar)

Remarque : le réglage du vecteur SOG/COG en temps affecte également le vecteur de direction des cibles AIS et ARPA. C'est le temps du vecteur SOG qui est aussi utilisé pour le vecteur de dérive (même réglage).

  • Vecteur COG/SOG en épaisseur : permet d'ajuster l'épaisseur du trait de ce vecteur sur la carte (par défaut sélectionné à Normal).

  • Couleur de la ligne de cap : permet de modifier la couleur de la ligne de cap représentée sur la carte.

  • Epaisseur de la ligne de cap : permet d'ajuster l'épaisseur du trait de la ligne de cap.

  • Autoshift Vitesse maximale : Lorsque le mode AutoShift (observation décalée vers l'avant du bateau) est sélectionné, cette vitesse de référence est utilisée pour calculer et déterminer la position excentrée du bateau par rapport à sa vitesse. Par exemple, si cette valeur est définie à 10 kN, la position du bateau sera décentrée vers le bord du cercle au-dessus avec une vitesse de 10 kN.

  • Cercle d'auto-centrage : pour régler sur une échelle de 20 à 200 la distance de centrage à l'écran autour du bateau, la valeur sélectionnée par défaut est de 100. Reportez-vous au chapitre Centrer sur le bateau pour plus d'informations.

  • Traîne de l'indicateur de courants : Permet d'ajuster la longueur de la traîne de l'indicateur de courants. Reportez-vous au chapitre de l'Indicateur de courants pour plus d'informations.

Remarque : Cette fonction requiert qu'un indicateur de courants soit connecté et configuré dans TIMEZERO.

  • Cercle de sécurité

    • Taille permet d’ajuster le diamètre du cercle de sécurité que vous pouvez afficher (en sélectionnant l'option dans le menu Mode du ruban ou en utilisant le clic droit sur l'icône du bateau) autour du navire.

    • Couleur  : permet de changer la couleur.

    • Epaisseur : permet de changer l'épaisseur du trait.

  • Épaisseur de la trace : pour diminuer ou augmenter l'épaisseur par défaut de toutes les traces enregistrées dans TIMEZERO. L'épaisseur du trait d'une trace en particulier et indépendamment des autres traces peut être modifiée par l'utilisateur à l'aide du clic droit sur le trait de trace dessiné sur la carte, puis cliquez sur Épaisseur et choisir parmi : "Mince / Normale / Épaisse / Plus épaisse"

  • Couleur de la trace : permet de changer la couleur de la trace définie par défaut en choisissant parmi les 8 couleurs proposées ou en couleur variable selon les données reçues en temps réelles dans TIMEZERO (en fonction des données de profondeur, de dureté des fonds, de la température à la surface de l'eau ou de la vitesse, etc...).

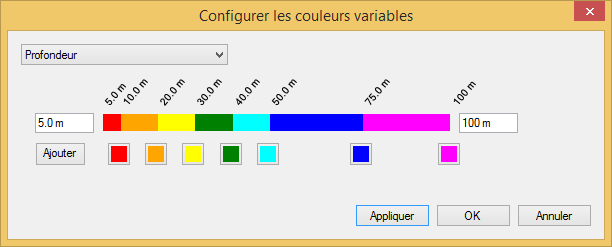

  • Couleur variable : Lorsque la couleur de la trace est sélectionnée sur variable l'option "Couleur variable" est disponible, elle permet de choisir la donnée qui sera représentée en couleur variable selon une donnée choisie parmi les données suivantes :  vitesse, profondeur, température (SST). L'utilisateur a la possibilité de régler les limites maximales et minimales de l'échelle de graduation des couleurs en fonction de la donnée à représenter dans la trace. Cliquez sur "Paramètres de couleur variable" :

Conseil : pour supprimer une couleur, cliquez sur le carré de couleur et déplacez le vers la droite puis relâcher lorsque l'icône poubelle apparaît.

  • Données enregistrées avec la trace : cliquez pour activer la liste des données à cocher que vous souhaitez enregistrer par défaut dans les traces telles que la date, la profondeur, la température à la surface de l'eau (SST) et la vitesse fond sont sélectionnées. Il est possible d'enregistrer plus de données (au plus 10) en cochant les cases correspondantes aux données. Lorsque vous déplacez le curseur le long de la trace sur la carte une étiquette s'affiche et renseigne instantanément le type et la valeur de la donnée enregistrée.

  • Afficher le chalut (module de positionnement du chalut est requis) : cette option permet d'ajuster les propriétés du filet lorsqu'il est connecté à un système de positionnement du chalut. Pour plus d'informations, reportez-vous au chapitre Positionnement du chalut.
