Sélectionner et afficher les cartes

Issu des dernières technologies les plus sophistiquées, TIMEZERO représente la toute dernière génération de logiciel de navigation en matière de moteur cartographique. L'affichage des cartes de type Vecteur ou Raster sont d'un réalisme saisissant grâce à la méthode de fusion des cartes avec la photo satellite et les données de profondeur. L'affichage des cartes en représentation 3D combiné à la fusion des photos satellite offre une vision la plus réaliste du parcours. Ces nouvelles options de représentation sont une véritable aide pour apprécier la situation.

Sélectionner les cartes

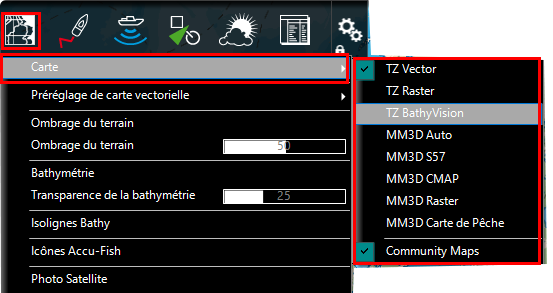

Le bouton Carte dans le ruban, illustration ci-après, permet de sélectionner et d'afficher les différentes options de cartes :

Notez que les différentes options de sélection des cartes énumérées ci-dessous varient en fonction des cartes qui ont été installés et débloqués sur votre ordinateur.

  • TZ Vector : Sélectionnez cette option pour afficher les nouvelles cartes vectorielles Mapmedia TZ Maps.
  • TZ Raster : Sélectionnez cette option pour afficher les nouvelles cartes raster de Mapmedia TZ Maps.
  • TZ BathyVision : Sélectionnez cette option pour afficher les nouvelles cartes de pêche de Mapmedia TZ Maps.
  • MM3D Auto : sélectionnez cette option et TIMEZERO se charge de choisir automatiquement les meilleures données cartographiques selon la zone de navigation affichée à l'écran.

Remarque : Par défaut, TIMEZERO, en mode Auto, sélectionne les cartes vectorielles en priorité. Cependant si vous avez installé des cartes Raster et que vous les préférez, vous pouvez modifier la priorité par défaut pour qu'en mode Auto, les cartes Raster soient prioritaires. Vous pouvez modifier la priorité d'affichage dans les options "Affichage" de TIMEZERO.

  • MM3D S-57 : sélectionnez cette option pour afficher les cartes vectorielles issues des services hydrographiques officiels (NOAA...)
  • MM3D C-MAP : sélectionnez cette option pour afficher les cartes vectorielles "C-MAP by Jeppesen" fournies dans le format MapMedia MM3D.
  • MM3D Raster : sélectionnez cette option pour afficher les cartes Raster numérisées à partir des cartes papier officielles des différents services hydrographiques (NOAA, SHOM, UKHO...).
  • ENC : Sélectionnez cette option pour afficher les cartes vectorielles S57 (ENC) ou les cartes S63 (Cartes vectorielles ENC cryptées) qui ont été importées.

Remarque : si les options du sous-menu Carte sont grisées ceci signifie que ce type de carte n'est pas encore installé

Afficher les informations sur les cartes

A l'aide du clic droit cliquez n'importe où sur la carte et sélectionnez "Information carte" pour afficher le dialogue qui renseigne le type de données, l'origine, la date de publication, et plus ...

Remarque : L'unité de profondeur mentionnée sur les cartes Raster peut changer en fonction de l'emplacement. La légende des unités des cartes Raster peut être affichée en permanence à l'écran, il vous suffit de sélectionner cette option dans les paramètres d'affichage des options TIMEZERO. Les cartes Vecteur utilisent toujours l'unité de profondeur définie par défaut dans les options d'Unités de TIMEZERO.

Afficher les Photos Satellite

Les photos satellite peuvent être fusionnées avec des cartes Raster ou Vecteur et les données 3D grâce au concept de Photofusion TIMEZERO. Le principe est de superposer la photo à la carte et d’afficher l’information la plus pertinente. Sur les zones terrestres (au-dessus du niveau zéro de la mer), la photo est opaque pour illustrer les bâtiments, les ports, les sites, les côtes, les rochers… En mer, plus la profondeur augmente, plus la photo devient transparente pour disparaître au large et ne laisser que la carte s’afficher.

Pour activer la PhotoFusion, cliquez sur le bouton Carte du ruban et sélectionnez "Photo Satellite".

Remarque : la PhotoFusion n'est possible qu'aux endroits où il y a de la donnée de bathymétrie. Si à certains endroits il manque l'information concernant les données 3D il est possible de réajuster manuellement l'affichage en utilisant le menu "Affichage" des options de TIMEZERO.

Conseil : Lorsque l'option "Afficher les rectangles englobants des cartes" dans le menu "Affichage" des options de TIMEZERO est sélectionnée alors la présence des données est délimitée par un ou plusieurs rectangles englobants qui sont dessinés en trait continu de couleur verte. Reportez-vous aux options de l'affichage carte pour afficher les rectangles englobants des cartes. Les données vectorielles, Raster et Cartes pêche peuvent être installées pour un même logiciel mais ne peuvent pas s’afficher dans la même fenêtre carte (mode exclusif).

Afficher les données de bathymétrie (Donnée 3D en couleur) :

Les données de bathymétrie sont représentées par un dégradé de couleur appliqué sur les cartes de type Vecteur ou Raster ou de pêche. Ce procédé permet de visualiser rapidement dans le mode 2D la représentation des données de profondeur. Pour activer l'affichage la superposition du dégradé de couleurs des profondeurs, sélectionnez "Bathymétrie" dans le menu Cartes du Ruban Les niveaux de transparence peuvent être ajustés à partir du même endroit de sorte que la carte en arrière-plan soit visible sous l'ombrage les données de bathymétrie en couleurs.

Par défaut, l'échelle des couleurs est réglée automatiquement (TIMEZERO recherche le point le plus profond et le moins profond de l'écran et ajuste automatiquement les limites inférieure et supérieure). Vous pouvez désactiver le mode automatique en cliquant sur "Auto".

En mode manuel, vous pouvez ajuster les limites inférieure et supérieure en déplaçant le curseur sur l'une des valeurs de profondeur et en utilisant la molette de la souris pour la modifier. Vous pouvez également ajuster les limites inférieure et supérieure à partir des options Affichage de TIMEZERO sous "Bathymétrie".

Conseil : Lorsque vous déplacez le curseur le long du dégradé de couleur dans le cadran des échelles (en mode manuel) les limites inférieure et supérieure de l'échelle sont modifiées en même temps.

Si TIMEZERO est configuré avec le module PBG, le mode discret est disponible. Il permet à l'utilisateur de définir sa propre palette de couleurs de profondeur en accord avec les données de profondeur. Reportez-vous au paragraphe "Mode discret pour l'Affichage de la Bathymétrie en couleur" pour en savoir plus.

Autres modes d'affichage disponibles dans TIMEZERO

Le menu "Cartes" dans le ruban permet à l'utilisateur d'afficher ou de masquer sur les cartes les informations suivantes :

  • Sélectionnez "Marées" pour afficher les jauges de marées sur les cartes (reportez-vous au paragraphe "Prévisions de la Hauteur des marées" pour en savoir plus)

  • Sélectionnez "Courants de marée" pour afficher les flèches des courants de marée sur les cartes (reportez-vous au paragraphe "Prévisions des courants de marées" pour en savoir plus)

  • Sélectionnez la "Grille" pour afficher la grille du repère géographique Lat/Lon ou hyperbole (TD Loran, etc.) sur les cartes.

Remarque : Lorsque la grille est sélectionnée dans les repères TD ou Loran, elle n'apparaît que les petits niveaux de zoom.
