Sondeur multifaisceaux

Cette option n'est disponible que si TIMEZERO est configuré avec le "Module WASSP" (génération 3) ou le "Module DFF3D".

DFF-3D

Couleur fond d'écran jour : Détermine la couleur de fond utilisée en mode jour pour les écrans Multifaisceaux, Colonne d'eau et Section.
Couleur fond d'écran nuit : Détermine la couleur de fond utilisée en mode nuit pour les écrans Multifaisceaux, Colonne d'eau et Section.

Remarque : La couleur d'arrière-plan "Scan Latéral" est fixée au noir et n'est pas affectée par les paramètres d'arrière-plan choisis pour le mode nuit ou jour.

Position du fond à l'écran : Sélectionnez le décalage de l'écho selon une position souhaitée à l'écran (lorsque le DFF-3D est réglé sur le mode "échelle automatique à partir du "Mode"). Par exemple, le réglage de 75 % place l'écho du fond à une position équivalente à 75% à partir du haut de l'écran.
Mode de vitesse transmission (sélection automatique) : Ajuste automatiquement la vitesse de transmission en fonction de la vitesse du bateau. Pour la plupart des applications, laissez ce réglage à OFF (manuel).
Mode de vitesse transmission (sélection manuelle) : Dans une utilisation standard, laissez ce réglage sur la valeur maximale (20 par défaut). Si vous naviguez en eaux peu profondes, vous pouvez utiliser une valeur inférieure pour éviter que le second écho réfléchi apparaisse entre la surface et l'écho du fond.
Transmission Sondeur : Décochez cette option pour mettre le DFF-3D en veille.
Sélections d'échelles du sondeur : Permet de sélectionner les différentes échelles qui seront utilisées lorsque vous utilisez manuellement les outils de Zoomer (R-) et de Dézoomer (R+) du sondeur ou la molette de la souris (avec le mode "échelle Auto" désactivé).

Multi-Sondeur (avec DFF3D)

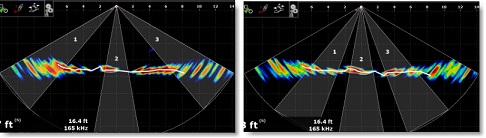

Angle du triple faisceau : Permet de régler l'angle entre les trois faisceaux. Une valeur plus faible concentrera les faisceaux sous votre bateau, alors qu'une valeur plus grande les étendra pour couvrir une plus grande surface. L'image de gauche illustre un angle de faisceau triple de 50 degrés contre 30 degrés à droite:
Largeur du faisceau : Régler l'angle de chaque faisceau (ne peut pas être réglé individuellement). Ceci vous permet de régler un angle de faisceau étroit ou large.
Rémanence de l'écho A-scope : Lorsque l'espace de travail Multifaisceaux est réglé pour afficher un seul faisceau (en sélectionnant "Écho Unique" dans le menu du bouton "Affichage") et lorsque "A-Scope" est activé (dans le même menu), cette option vous permet de maintenir pendant quelques secondes le retour de l'écho dans l' A-Scope.
Haute résolution : Cette option n'est pertinente que lorsque TIMEZERO est utilisé conjointement avec le matériel MFD NavNet de Furuno . Activez cette fonction pour lisser les échos du sondeur s'ils ont une apparence irrégulière sur l'écran LCD du MFD.
Vitesse de défilement de l'image : Permet d'ajuster la vitesse de défilement de l'écho sondeur à l'écran.
Clutter : Augmentez ce paramètre pour supprimer les "échos" de bruit de faible intensité qui peuvent apparaître sur tout l'écran lorsque le sondeur détecte des échos provenant de sédiments dans l'eau ou de bruit de fond.
TVG : Signifie Time Varying Gain ou Variation de Gain en Temps, en augmentant ce paramètre vous allez réduire le gain à la surface alors que le gain en eau profonde est maintenu.
Distance TVG : Ce paramètre agit en tant que barrière et bloque le paramètre TVG (défini au-dessus) lorsque cette distance TVG est atteinte.
Ampleur de la Fenêtre de verrouillage fond : Règle l'intervalle de mesure affiché à gauche lorsque le mode "Verrouillage fond" est sélectionné dans le menu du bouton "Mode".
Ampleur de la fenêtre de zoom fond : Règle l'intervalle de mesure affiché à gauche lorsque le mode "Zoom fond" est sélectionné dans le menu du bouton "Mode".
Rejet de la ligne Zéro : Cochez cette option pour masquer les échos situés en haut de l'écran (généralement ils sont provoqués par les échos de surface).

Scan Latéral (avec DFF3D)

Couleur de l'écho du scan : Définit la couleur de l'écho utilisée dans l'écran du "Scan latéral". Notez que la couleur de fond est toujours noire et ne peut pas être modifiée (la couleur de fond Jour et Nuit ne s'applique pas à l'écran du "Scan latéral")
Vitesse de défilement de l'image : Pour ajuster la vitesse à laquelle l'image du Scan défilera verticalement dans la fenêtre.
Clutter : Augmentez ce paramètre pour supprimer les "échos" de bruit de faible intensité qui peuvent apparaître sur tout l'écran lorsque le sondeur détecte des échos provenant de sédiments dans l'eau ou de bruit de fond.
TVG : correspond au Gain variable dans le temps, augmentez ce paramètre pour réduire le gain près de la surface tout en maintenant le gain en eau profonde.
Rejet de la ligne Zéro : Cochez cette option pour masquer les échos situés en haut de l'écran (généralement ils sont provoqués par les échos de surface).

Section (avec DFF3D)

Clutter : Augmentez ce paramètre pour supprimer les "échos" de bruit de faible intensité qui peuvent apparaître sur tout l'écran lorsque le sondeur détecte des échos provenant de sédiments dans l'eau ou de bruit de fond.
TVG : Correspond au Gain variable dans le temps, augmentez ce paramètre pour réduire le gain près de la surface tout en maintenant le gain en eau profonde.

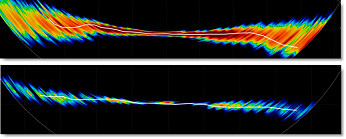

Épaisseur de l'écho : Réglage pour épaissir l'écho de la section (de 2 à 10). L'image ci-dessous montre la représentation d'un écho élargi en haut alors que la largeur de l'écho en bas est diminuée :
Lissage de l'écho (Distance) : Paramètre utilisé pour lisser l'apparence de l'écho. L'image du haut illustre un lissage important par contre la représentation du bas illustre un faible lissage :
Lissage de l'écho (Temps) : Pour Lisser l'écho sur plusieurs impulsions. Augmenter la valeur minimisera la détection de points "déchiquetés" en faisant la moyenne de la détection sur plusieurs impulsions. En augmentant ce réglage, vous obtiendrez une détection de fond plus fluide.
Correction de la vitesse du son : Si la détection de la section et du fond semble courbée en bordure (vers le haut ou vers le bas) sur un fond plat (peu de relief), la vitesse du son doit être réglée en déplaçant le curseur le long de la barre. Diminuez ce réglage pour abaisser les arêtes.
Correction basée sur la température : Activez cette option pour permettre au DFF-3D d'ajuster automatiquement la vitesse du son en fonction de la température de l'eau (capteur inclus dans la sonde du DFF-3D).

Colonne d'eau (avec DFF-3D)

Niveau de détection des poissons : Réglez la sensibilité des cibles de poissons ("bulles") affichée dans l'affichage de la colonne d'eau. Si vous avez trop de cibles de poissons qui encombrent l'écran, vous pouvez diminuer la sensibilité en sélectionnant "Faible". Si vous estimez qu'il n'y a pas assez de poissons à l'écran et que vous souhaitez augmenter la sensibilité, réglez ce paramètre sur "élevée".
Étalonnage de la détection du fond : Si les bancs de poissons situés au fond ne sont pas détectés en tant que cible de poissons (Bulles) et sont détectés et interprétés en tant que relief du fond et créent des bosses (pris pour des cailloux) dans l'enregistrement bathy (PBG), vous pouvez augmenter ce réglage. À l'inverse, si des roches au fond sont détectées et prises pour des poissons, diminuez ce réglage pour supprimer la détection de fausses cibles de poissons au fond.
Vitesse de défilement de l'image : Déterminez la vitesse à laquelle l'image de la colonne d'eau défile. Lorsqu'elle est sélectionnée à "1" la vue défile dès qu'une impulsion est reçu par le sondeur DFF-3D.
Cacher les détections de poissons plus vielles que : Permet de choisir la détection des anciennes prises selon une durée déterminée que vous pouvez déterminer ci-après avec le paramètre "Filtre de vitesse de cible de poisson".
Echelle de Couleur : Sélectionnez la palette de couleurs utilisée avec "Profondeur des Poissons" pour afficher les cibles de poissons ("Bulles"). La couleur des cibles de poissons varie en fonction de leur profondeur. Si vous choisissez "Fond" vous pouvais alors choisir une palette de couleur dans le paramètre ci-après.
Couleur du Fond : Ce paramètre n'est pas accessible si vous avez choisi l'échelle de couleur sur "Profondeur des Poissons", sinon vous avez accès à différentes palettes de couleurs.
Couleur monochrome du fond : Permet de choisir une palette de texture ou de couleurs grise ou marron.
Couleurs des poissons : permet de choisir une palette de couleurs spécifique si vous avez sélectionné "Profondeur des Poissons" comme échelle de couleur.
Couleur automatique : Lorsque cette option est sélectionnée, la couleur du fond est automatiquement attribuée en fonction de l'échelle des profondeurs dans la colonne d'eau. Vous pouvez désactiver cette option et entrer manuellement les limites (inférieure et supérieure) de l'échelle de profondeur pour ne colorier que le relief qui se trouvent entre deux profondeurs spécifiques.
Couleur des Poissons Automatique : Lorsque cette option est sélectionnée, la couleur des poissons est automatiquement attribuée en fonction de l'échelle des profondeurs dans la colonne d'eau. Vous pouvez désactiver cette option et entrer manuellement les limites de l'échelle de profondeur pour ne colorier que les poissons qui se trouvent entre deux profondeurs spécifiques.

Alarmes (avec DFF-3D)

Alarme à poisson : Active et désactive l'alarme à poisson. Lorsque vous activez l'alarme à poisson, vous pouvez sélectionner si la détection des poissons s'applique au faisceau unique (directement sous le bateau) ou à travers les 3 faisceaux (incluant le côté du bateau)
Limite Inférieure / Limite Supérieure : Définissez l'échelle de profondeur à laquelle l'alarme à poisson recherchera les poissons et permettre de cibler des espèces spécifiques.
Niveau de l'alarme à poisson : Réglage de la sensibilité de l'alarme à poisson (normale/ fiable et élevée).

Réglages (avec DFF-3D)

Profondeur de la sonde (immersion de la sonde) : Pour définir la distance qui sépare la sonde du niveau à la surface de l'eau.
Eau de mer : Cochez cette option lorsque vous naviguez en mer (ce réglage permet d'ajuster la vitesse de propagation du son dans l'eau salée pour la mesure de distances).
Configuration de la sonde : Appuyez sur ce bouton pour régler l'emplacement de la sonde, le décalage du GPS et le décalage du capteur de mouvement. Assurez-vous de lire attentivement le chapitre d'installation du sondeur multifaisceaux DFF-3D pour plus d'informations et une configuration adéquate.
Puissance de transmission Auto : Sélectionnez ce réglage pour régler automatiquement la puissance de transmission afin d'afficher correctement l'écho du fond marin.
Puissance de transmission : Lorsque l'option "Puissance de transmission Auto" n'est pas cochée, la puissance de transmission peut être réglée manuellement à l'aide de ce paramètre.
KP externe : Sélectionner ce paramètre pour permettre la synchronisation à l'aide d'une impulsion de sondeur externe (qui doit être physiquement connectée au DFF-3D)
Niveau du fond : Abaissez ce réglage pour augmenter la sensibilité de détection du fond. Si le sondeur a des difficultés à afficher une bonne valeur de profondeur numérique, vous pouvez diminuer ce réglage. Le réglage par défaut du niveau bas (0) détermine que deux échos forts reçus en séquence sont des échos bas. Si des lignes verticales apparaissent à partir de l'écho du bas de l'écran de verrouillage du bas, abaissez le niveau inférieur pour effacer les lignes verticales. Si vous ne pouvez pas identifier le poisson près du fond à partir de l'écho du fond, augmentez le niveau du fond.
Décalage du Gain Auto (sondeur) / (scan latéral) / (section) : Si le réglage de gain automatique semble "faible" ou "fort", utilisez ce réglage pour diminuer ou augmenter le gain global si nécessaire.
STC (sondeur) / (scan latéral) : STC réduit le bruit de surface. Augmentez ce réglage pour supprimer le bruit à la surface.
Impulsion de Transmission : La longueur d'impulsion est automatiquement ajustée en fonction de l'échelle. Utilisez une impulsion plus courte pour une meilleure résolution de l'image. Cependant, une impulsion plus courte ne pourra pas pénétrer aussi profondément qu'une impulsion plus longue. Lorsque la détection du fond en eau profonde est plus importante, réglez ce paramètre sur long. Si vous souhaitez obtenir un affichage plus net dans l'écran "Multifaisceaux" et "Scan Latéral", sélectionnez une longueur d'impulsion plus courte.

La zone en jaune ci-dessous a été enregistrée avec une longueur d'impulsion longue, tandis que la zone en rouge utilise une longueur d'impulsion courte :

Correction de marée : Sélectionnez cette option pour appliquer automatiquement un décalage de marée (basé sur la station de marée la plus proche) aux données bathymétriques envoyées par le DFF-3D. La valeur du décalage sera la même que celle affichée dans les NavData des marées.
Diagnostic DFF3D : Cliquez sur ce bouton pour afficher la fenêtre qui vous permet de dépanner le DFF-3D. Reportez-vous au chapitre "Diagnostic DFF3D" pour plus d'informations.
Réinitialisation du matériel : Effectuer une ré initialisation des paramètres par défaut du matériel DFF-3D (paramètres d'usine). Après avoir cliqué sur ce bouton, le sondeur redémarre (attendez quelques minutes). Notez que vous devrez reprendre tous les réglages initiaux et ceux de la sonde après avoir effectué une remise à zéro.
