Dureté du fond

Cette fonction n'est disponible que si TIMEZERO est configuré avec le module "Sondeur Furuno" (pour les sondeurs NavNet qui prennent en charge la fonction de classification du fond) ou le module WASSP (WASSP de génération Gen1, Gen2 ou Gen3) ou le module "Dureté du fond" (sélectionné dans un troisième écran le sondeur à faisceau unique). Contactez votre revendeur pour plus d'informations sur la compatibilité des sondes (transducteurs).

TIMEZERO peut enregistrer la dureté du fond (lorsque l'enregistrement PBG est activé) ainsi que la profondeur lorsqu'un sondeur compatible (ou WASSP) est connecté et configuré. Il existe trois types d'équipements qui peuvent fournir des données de dureté à TIMEZERO.

Sondeurs réseaux Furuno (Nature du fond)

Les sondeurs réseau Furuno BBDS1, DFF1-UHD et les sondeurs internes MFD TZT2 et TTZT3 ont la capacité d'afficher la classification du fond. Ces sondeurs déterminent la structure du fond et le classent dans les catégories suivantes : boue, sable, gravier et roche. Ces informations sont obtenues en analysant les caractéristiques des échos à haute et basse fréquence en fonction des composants du fond tels que la taille et la dureté des particules. Notez que pour que le sondeur puisse calculer et envoyer ces données à TIMEZERO, la fonction "Classification du fond" doit être activée dans l'espace de travail du sondeur dans le menu "Afficher le sondeur" :

Lorsque la "Nature du fond" est activée, le sondeur passe en mode "Auto" (dans ce cas, l'utilisateur ne peut pas modifier l'échelle ou le gain du sondeur) et le mode "Double fréquence" est activé (ce qui ralentit l'accès au réseau). Les caractéristiques de la nature du fond sont affichées en bas de l'écran avec une courbe rouge représentant l'indice de confiance de la détection.

IMPORTANT : La détection de la nature du fond ne fonctionne qu'en eau profonde au-delà de 5 mètres lorsque le transducteur est correctement configuré. Pour plus d'informations, reportez-vous aux chapitres "Installation de BBDS1" et "Installation DFF1-UHD".

Vous pouvez également afficher la NavData "Nature du fond" qui indique la probabilité de détection pour chaque catégorie (boue, sable, gravier et roche).

Lorsque la fonction "Nature du fond" du sondeur est activée et que la fonction PBG enregistre les données de profondeur, TIMEZERO convertit chaque catégorie en un pourcentage de dureté du fond (par exemple, 0% de boue, 25% de sable, 50% de gravier et 100% de roche) et enregistre le résultat dans une base de données. Vous pouvez ensuite afficher la nature du fond dans l'espace de travail "Pêche" (description et représentation ci-dessous).

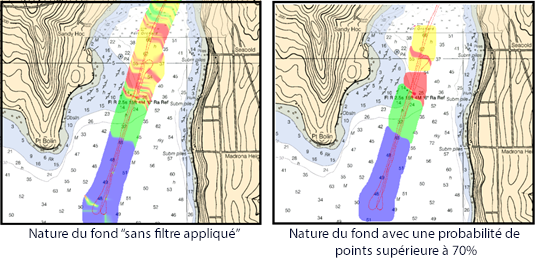

Une caractéristique unique des sondeurs Furuno qui possèdent la fonction "Discrimination du fond", est qu'ils envoient également la probabilité de discrimination, ce qui vous permet d'obtenir une estimation de la fiabilité des données dans certaines zones de navigation. Cette probabilité est affichée en couleur selon l'échelle de couleurs définie pour représenter la classification des fonds marins.

Pour activer le filtre, cliquez sur le bouton TIMEZERO, puis sur les options PBG, sélectionnez la "Probabilité minimale" dans les "Paramètres de la Nature du Fond" et ajustez sa valeur en déplaçant le curseur. Augmentez la valeur du filtre si vous souhaitez afficher sur la carte uniquement les points dont la probabilité est très élevée.

Remarque : Le filtre de la nature du fond n'affecte pas les données enregistrées. Vous pouvez toujours retirer le filtre pour afficher la totalité des données sur la carte.

Sondeurs ayant la capacité de fournir en sortie la dureté

Les données sur la dureté sont enregistrées dans les phrases NMEA0183 pour les sondeurs suivants :

  • Simrad ES70 and ES80 ($PSIMDHB sentence)

  • Koden CVS-FX series ($PKODS sentence)

  • Hondex HDX-121, HE-1500Di, and HE-7300Di ($PHDX sentence)

  • JRC JFC-130 series ($PJRCS sentence)

  • Seascan ($PSAP sentence)

Remarque : La rugosité du fond n'est pas disponible seule la dureté du fond est compatible avec les données sur la nature du fond.

Notez que le nouveau module de la Dureté du fond est requis dans TIMEZERO pour que cette nouvelle sentence soit reconnue.

Remarque : Ce module n'est pas nécessaire lorsque les données sur la nature du fond sont fournies et transmises sur le réseau par les sondeurs internes BBDS1, DFF1-UHD ou TZT2 (fonction incluse avec le module Sondeur).

C'est le cas avec le sondeur Ethernet Furuno, les données de dureté fournies en sortie par les équipements de ces différents fabricants sont converties en une échelle de 0% à 100%, vous pouvez ensuite les afficher dans l'espace de travail Pêche (voir ci-dessous : "Afficher la dureté du fond").

Sondeur multifaisceaux WASSP avec l'option Backscatter (Dureté/Rugosité du fond)

Le sondeur multifaisceaux WASSP est capable d'envoyer des données de rétrodiffusion (Backscatter) à TIMEZERO. Les données de rétrodiffusion (Backscatter) sont similaires aux données de dureté du fond. Vous pouvez ensuite afficher ces données dans l'espace de travail de Pêche (voir ci-dessous : "Afficher_la_dureté_de_fond" ).

Afficher la dureté du fond

Lorsque les données de dureté ou de rétrodiffusion (Backscatter) sont stockées dans la base de données, vous pouvez basculer l'affichage en mode Bathymétrie, Dureté (H pour hardness) ou Backscatter (B) en cliquant avec le bouton droit de la souris sur le bouton du menu déroulant "bathymétrie en couleur" :

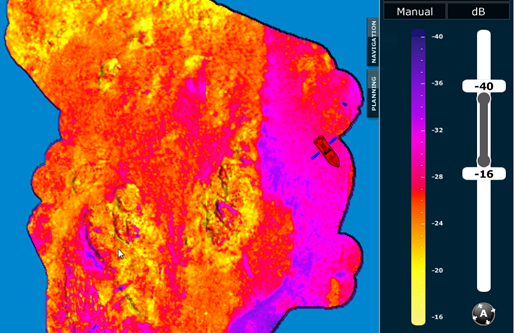

Une nouvelle palette de couleurs allant du bleu foncé (léger) au jaune clair (dur) est utilisée pour l'affichage des données de dureté ou rétrodiffusion (Backscatter) sur la carte :

Comme pour la bathymétrie en couleur, les modes Auto, Manuel et Discret sont disponibles. La principale différence avec l'affichage de la profondeur en couleur est que l'affichage des données de dureté ou de rétrodiffusion (Backscatter) qui se situent en dehors de la plage min/max (en mode Manuel ou Discret) seront toujours affichées en couleur sur la carte (bleu foncé pour les valeurs inférieures au minimum, ou jaune clair pour les valeurs supérieures au maximum).
