Paramètres de configuration du PBG

TIMEZERO doit être configuré avec le Module PBG pour bénéficier de cette fonctionnalité.

Remarque : Ce chapitre ne s'applique qu'à la configuration des sondeurs classiques (sondeur monofaisceau) qui fournissent simplement une valeur de profondeur. Veuillez-vous reporter au chapitre sur l'installation du sondeur multifaisceaux DFF-3D si vous devez configurer un sondeur multifaisceaux DFF-3D Furuno.

Ajuster le décalage du "tirant d'eau"

Lorsque vous utilisez la fonction PBG avec un sondeur classique (monofaisceau), les paramètres de décalage de la sonde doivent être configurés avant d'effectuer des enregistrements :

  • Cliquez sur le bouton TIMEZERO et sélectionnez "Options"

  • Choisissez "Ajustements initiaux" pour entrer la profondeur de la sonde.

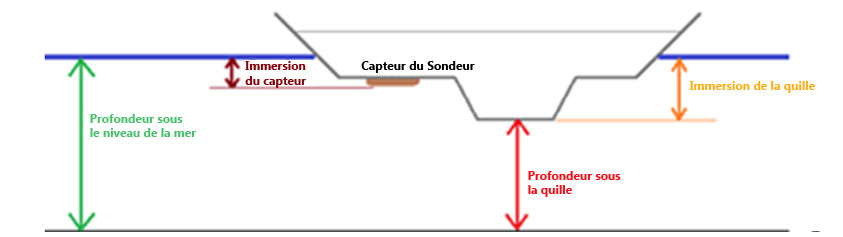

La valeur de la "Profondeur Sonde" (profondeur d'immersion du capteur) est toujours positive (entrez la distance mesurée entre la ligne d'eau et la position du capteur).

La valeur du "Tirant d'eau" (profondeur d'immersion de la quille) est toujours positive (entrez la distance mesurée entre la ligne de flottaison et le bas de la quille).



Options d'Installation dans TIMEZERO :

Remarque : Le paramètre "Tirant d'eau" (immersion de la quille) n'est pas utilisé dans la fonction PBG. Il est uniquement pris en compte lorsque vous choisissez d'afficher la profondeur sous la quille dans la NavData. La fonction PBG enregistre toujours les données de profondeur par rapport au niveau de la mer.

IMPORTANT : Par défaut la "Source du décalage de la sonde" est réglée sur "Automatique". Si vous avez déjà prédéfini les paramètres dans le sondeur et que cette information est envoyée dans TIMEZERO (en utilisant la phrase $DPT), TIMEZERO utilisera cette valeur en priorité et ne tiendra pas compte des paramètres configurés dans les options de TIMEZERO. Dans le cas où la "source du décalage de la sonde" est réglée sur "Manuel" alors TIMEZERO prendra en compte les paramètres de configuration entrés dans les options de TIMEZERO.

IMPORTANT : Si vous utilisez un sondeur Ethernet Furuno (comme les sondeurs DFF1 ou DFF3) et si vous souhaitez configurer la profondeur d'immersion du capteur dans le sondeur (pour que les mêmes valeurs soient distribuées sur le réseau), vous devez régler la profondeur de sonde dans les options de TIMEZERO ("Ajustements initiaux").

Régler les filtres de profondeur

Ce paragraphe ne concerne que les sondeur monofaisceau (il ne s'applique pas aux sondeurs multifaisceaux comme le WASSP ou le DFF3D).

TIMEZERO vous permet d'ajuster les filtres qui empêchent l'enregistrement de données erronées dans la base de données 3D lorsque le sondeur est déconnecté ou qu'il détecte de faux échos (par exemple lorsque l'écho rencontre un banc de poissons). Pour de meilleurs résultats, nous vous recommandons au minimum de régler les "filtres de profondeur" et le "filtre de vitesse" (ce sont les filtres les plus importants). Définissez les limites du filtre de profondeur (inférieure et supérieure) en fonction du lieu de pêche. Par exemple, si vous pêchez à des profondeurs situées entre 15 et 60 mètres, réglez le filtre de profondeur maximale sur 75 mètres. Si vous naviguez habituellement à 6 kt, ajustez le filtre de vitesse à 10 kt (en général la performance et la capacité de détection du sondeur baissent pour des vitesses plus élevées).

Cliquez sur les options PBG de TIMEZERO pour configurer les filtres. Reportez-vous au paragraphe des options "PBG" pour en savoir plus.

Remarques : Les filtres de profondeur ne sont pas disponibles lorsque TIMEZERO est connecté à un système multifaisceaux WASSP. Pour ajuster les filtres sur un système WASSP vous devez configurer directement le WASSP. Dans le cas du sondeur multifaisceaux DFF-3D, un seul filtre de qualité est disponible.

Bien que le réglage correct des filtres de profondeur soit un point clé pour enregistrer des données correctes, il n'est pas rare que TIMEZERO enregistre de mauvais points de profondeur (suite à la détection d’un banc de poissons ou suite à une perte de détection du fond par le sondeur). Dans ce cas, les mauvais points peuvent être supprimés automatiquement ou manuellement après leur enregistrement. Veuillez-vous reporter au chapitre Supprimer des données PBG pour plus d'informations.

Afficher les données de Bathymétrie sur la carte

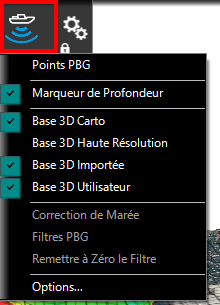

Vous pouvez afficher les données bathymétriques soit en 2D à l'aide d'isolignes et de dégradés de couleurs soit en 3D. Le type de données utilisées pour la bathymétrie est définie dans le menu "PBG" du ruban :

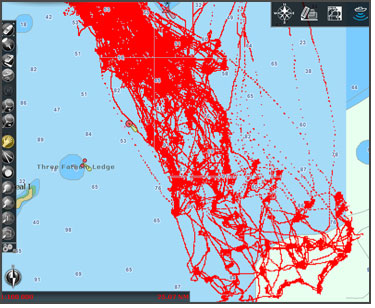

  • Points PBG : Lorsque cette option est sélectionnée, les profondeurs qui ont été enregistrées ou importées apparaissent sur la carte sous la forme d'un point rouge clair. Cette option est utile pour repérer les zones dans lesquelles vous avez enregistré des données ou pour vous assurer que vous enregistrez bien des profondeurs (le logiciel doit déposer un point rouge derrière le bateau toutes les secondes lorsque la fonction PBG est activée).

Remarque : Les points PBG ne sont pas affichés avec les sondeurs WASSP.

  • Base 3D Carto : Lorsque cette option est sélectionnée dans le menu PBG du ruban, les données 3D fournies avec la cartographie s'affichent à l'écran.

  • Base 3D haute résolution : Les données 3D haute résolution ne sont disponibles que dans certaines zones et seulement si elles ont été préalablement installées. Sélectionnez l'option "Base 3D haute résolution" dans le menu PBG du ruban pour afficher ces données 3D sur la carte.

  • TZ MAPS HR Bathy : Lorsqu'une carte TZ MAPS a été achetée et que les données HR Bathy ont été installées, la sélection de cette option permet d'afficher les données bathymétriques à haute résolution (la résolution peut varier en fonction de la zone).

  • Base 3D importée : Lorsque cette option est sélectionnée dans le menu PBG du ruban, les données 3D des fichiers qui ont été importés s'affichent à l'écran. Reportez-vous au chapitre "Importer & Exporter des données" pour plus d'informations.

  • Base 3D utilisateur : Cette option vous permet d'afficher uniquement les données PBG que vous avez enregistrées dans TIMEZERO.

Chacune de ces bases de données 3D peut être affichée indépendamment des autres. TIMEZERO se charge de les fusionner à l'affichage en temps réel lorsqu'elles sont sélectionnées simultanément. Notez que les profondeurs fournies par le sondeur sont stockées dans une base de données dédiée (à l'intérieur de la base de données PBG). Au début, lorsqu'il y a très peu de données 3D enregistrées, nous vous recommandons d'utiliser et d'afficher la base 3D carto à l'écran (et la base 3D importée si vous en avez importé une) en même temps que votre base de données PBG. Ainsi, TIMEZERO compensera les trous (là où la donnée est manquante). Il devient intéressant de masquer la base 3D carto (et la base 3D importée) lorsque votre enregistrement de données 3D est suffisamment grand pour n'afficher que les données 3D enregistrées en temps réel et proches de la réalité.

  • Correction de marée : Sélectionnez cette option dans le menu PBG du ruban pour corriger les données de profondeur en tenant compte de la hauteur de la marée en temps réel. Par défaut, la marée qui est prise en compte est celle de la station de référence la plus proche du bateau (par rapport à la position GPS). Vous pouvez changer la station de référence de la marée dans les options PBG de TIMEZERO.

Remarque : La correction de la marée n'est pas disponible lorsque TIMEZERO est connecté à un sondeur WASSP. Le point de référence de la marée est directement pris en compte par le processeur de l'équipement WASSP.

  • Filtres PBG : Cette option vous permet d'activer ou de désactiver tous les filtres profondeur qui ont été définis dans les options PBG de TIMEZERO.

  • Remettre à zéro le filtre (filtre de cohérence) : Cette option n'est disponible que si l'option "Cohérence avec de l'enregistrement précédent" est configurée et activée dans les options PBG de TIMEZERO. Utilisez cette option pour forcer le filtre à prendre en compte la donnée actuelle comme nouveau point de comparaison. Ceci est utile lorsque le filtre "trébuche" sur un terrain présentant des variations de pente importantes. Reportez-vous au chapitre des options PBG pour plus d'informations sur le filtre cohérence de profondeur.

Remarque : les filtres PBG ne sont pas disponibles avec le sondeur WASSP
