Sondeur Multifaisceaux WASSP

TIMEZERO doit être configuré avec le module PBG et le module WASSP pour pouvoir accéder aux fonctions décrites ci-après.

Le WASSP est un sondeur multifaisceaux capable de transmettre 112 points de profondeur (224 pour la version de 3ème génération du WASSP) sur une étendue de balayage à 120° de bâbord à tribord sous le navire. TIMEZERO est capable de récupérer tous ces points de profondeur en temps réel et effectuer le profilage du fond marin à une vitesse jusqu'à 100 fois supérieure à celle des sondeurs conventionnels à faisceau unique, avec une grande précision (de 20x20cm pour le modèle " FISHING" pêche et de 10x10cm pour la version WASSP 3ème génération). Le système WASSP peut également transmettre des données de "Dureté du fond" (BackScatter) qui peuvent être affichées dans TIMEZERO à l'aide d'une l'échelle de couleur similaire à celle utiliser de la profondeur.

Les sondeurs WASSP de toute dernière génération 3 (WASSP S3 ou WASSP F3) offrent la possibilité d'afficher les informations de l'échogramme et de la colonne d'eau dans TIMEZERO sous différents points de vue (selon des écrans d'affichage Multi-Sondeur, Section, Scan latéral et Colonne d'Eau).

Note : Le sondeur WASSP 3ème génération nécessite des modules supplémentaires (qui doivent être déverrouillés sur le matériel WASSP DRX) pour accéder à certaines catégories de données. Veuillez contacter votre revendeur pour plus d'informations.

Ajuster l'écho

Cette section s'applique uniquement au sondeur WASSP de 3ème génération

Échelle vs. Zoom

L'échelle du sondeur multifaisceaux peut être réglée sur "Automatique" ou "Manuel" en sélectionnant l'option dans le menu Mode du ruban. Lorsque le mode est réglé sur "Manuel", l'échelle de l'écho du sondeur peut être augmentée ou diminuée à l'aide des boutons  et  de la barre d'outils.

Notez que vous pouvez zoomer en utilisant la molette de la souris sur l'écho ou en déplaçant le curseur du réglage "Zoom" dans le menu "Affichage" du ruban. Le réglage du zoom ne modifie en rien l'échelle opérationnelle du sondeur multifaisceaux. En fait, la fonction zoom n'affecte que l'affichage en agrandissant ou en contractant l'écho du sondeur à l'écran.

Conseils : Il est fortement recommandé de laisser le réglage de l'échelle sur "Automatique" et d'utiliser le Zoom pour régler l'image à l'écran. L'utilisation du réglage manuel de l'échelle peut entraîner la perte de l'image du fond et fonctionner dans une échelle qui n'est pas optimale.

Gain, Clutter (atténuateur) et échelle dynamique

Le WASSP S3/F3 a une échelle dynamique totale de plus de 150dB. Cela signifie que le sondeur est capable de recevoir un signal de plusieurs échos réfléchis de très forte et très faible intensité en un seul passage sans saturer et sans perdre de précieuses informations. Pour représenter la large bande d'échos réfléchis à l'écran, l'échelle dynamique vous permet de limiter la bande de balayage en ajustant à la fois la résolution (échelle dynamique de l'affichage) et l'intensité des échos affichés à l'écran (réglage du gain). Ainsi, les échos qui sont plus forts que l'échelle affichée à l'écran apparaissent dans la couleur de la limite maximale, tandis que les échos plus faibles que l'échelle disparaissent de l'écran.

Le Gain peut être réglé dans le menu "Ajustement" du ruban. Vous pouvez aussi cliquer sur l'échelle de couleurs situé en bas à gauche de l'écran et utiliser la molette de la souris vers le haut et le bas pour augmenter ou diminuer la valeur du gain :

Augmenter le gain pour que la résolution des échos soit plus forte.

Le réglage "Atténuateur" (Clutter) peut se faire dans le menu "Ajustement" du ruban (réglage situé après celui du gain). Les échos faibles détectés pour la présence de plancton, le bruit ambiant des équipements, etc. peuvent apparaître à l'écran. Tous ces bruits peuvent être supprimés en utilisant le réglage "Atténuateur" (Clutter). Ce réglage ne prend en compte que les échos des retours dont le gain est inférieur à la valeur indiquée par le curseur de la barre de réglage.

L'échelle dynamique permet d'ajuster la plage opérationnelle de l'échelle dynamique en couleurs (utilisée pour afficher les échos). Une grande échelle dynamique renvoie une résolution d'écho faible à élevée (du bleu foncé au rouge vif) à l'écran. Si vous souhaitez vous concentrer sur un endroit et limiter la couleur à un intervalle plus petit, vous pouvez réduire la plage de l'échelle dynamique comme indiqué ci-dessous :

Fonction PBG avec le WASSP

Après avoir configurer le sondeur WASSP à l'aide de l'assistant de connexion, cliquez sur l'outil "PBG " dans la barre des outils pour activer l'enregistrement de la profondeur :

Lorsque les données de profondeur (et de dureté de fond "Backscatter") sont enregistrées, l'outil "PBG" passe en mode activé de couleur jaune :

Notez que le "NavData Multifaisceaux" vous permet également d'effectuer les actions suivantes : activer / désactiver la fonction PBG, sélectionner la source des données de profondeur et déclencher la fonction "Transmit / Standby" du WASSP DRX (WASSP 3ème génération uniquement).

Vous pouvez choisir la source des données PBG enregistrées, en cliquant sur "Multi" ou "Unique" :

Lorsque "Multi" est sélectionné, les données bathymétriques du WASSP seront enregistrées. Lorsque "Unique" est sélectionné, les données de profondeur configurées dans l'assistant de connexion (sondeur faisceau unique) seront enregistrées. Il est essentiel de passer en mode "Unique" dans les zones d'eau profonde car le WASSP peut ne pas être capable de détecter le fond marin aussi bien qu'un sondeur conventionnel à faisceau unique.

Une fois que les données de profondeur sont collectées, vous pouvez les visualiser en 3D dans l'espace de travail 3D Cube, ou en 2D en sélectionnant le mode d'affichage "Bathymétrie" ou  "Isolignes" dans l'espace de travail Pêche.

Dureté du fond (BackScatter) avec le WASSP

Les données de dureté du fond "BackScatter" sont affichées sur la carte de la même manière que les données de Bathymétrie (en couleurs). La dureté du fond marin (BackScatter) est définie comme la quantité d'énergie acoustique reçue par le sondeur multifaisceaux après une interaction complexe avec le fond marin. Cette information peut être utilisée pour déterminer le type de fond, car les différents types de sol diffusent l'énergie acoustique différemment. Par exemple, un fond plutôt mou comme la boue, renverra un signal plus faible (valeur dB inférieure) qu'un fond plus dur, comme de la roche (valeur dB supérieure). Par défaut, un fond plus dur est affiché en noir tandis qu'un fond plus mou est affiché en blanc.

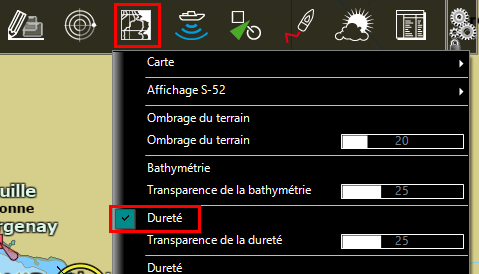

Pour afficher la dureté du fond sur la carte, cliquez sur le bouton "Cartes" du ruban et choisissez "Dureté" :

Vous pouvez aussi afficher la dureté des fonds dans l'espace de travail Pêche, cliquez avec le bouton droit de la souris sur le bouton "Bathymetrie" dans le coin inférieur droit du panneau de l'espace de travail "Pêche" et changez le mode couleur de "Bathymétrie" en "Dureté WASSP" :

L'échelle de couleur de la dureté des fonds peut être configurée en mode "Automatique", "Manuel" ou "Discret". Vous pouvez changer le mode depuis l'espace de travail "Pêche".

Conseils : Lorsque la dureté est affichée, vous pouvez afficher les lignes de contour (isolignes) par-dessus l'affichage de la dureté à l'écran. Par défaut les lignes de contour sont affichées en couleur. Les isolignes en couleur utilisent la même palette de couleurs que la bathymétrie en couleur. Reportez-vous au chapitre de l'espace de travail Pêche pour en savoir plus.

Effacer des données WASSP

Pour effacer des données WASSP enregistrées, assurez-vous que seule l'affichage de la base de "Base 3D utilisateur" est sélectionnée dans le menu "PBG" du ruban. Ainsi vous n'aurez à l'écran que les données qui sont actuellement enregistrées (et non pas les données 3D de la cartographie ou celles que vous avez importées).

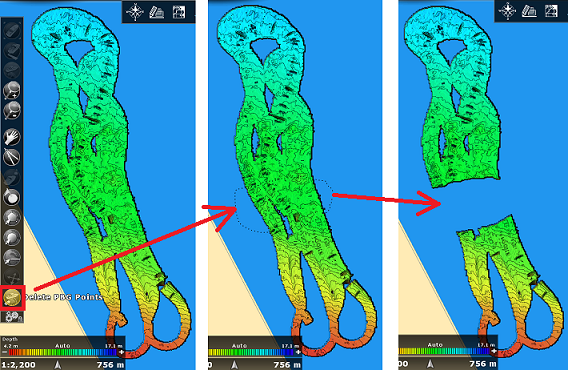

Quitter le mode d'enregistrement PBG et sélectionnez l'outil "Effacer des Points PBG" dans la barre d'outils, tout en maintenant le bouton enfoncé de la souris délimitez la zone que vous souhaitez supprimer et relâchez la souris.
